B2B partner PEGAS 208136 Montageanleitung

Hinweis: Bitte alle Schritte bei der Montage korrekt einhalten, damit das Produkt richtig
funktionieren wird.
Schritte:
1. Armlehnen (B) am Sitz mit Schrauben (a), siehe Bild 1., befestigen
2. Mechanik (D) am Sitz mit Schrauben (c) befestigen
3. die Rollen (H) in die Löcher am Kreuz (G) einstecken
4. unteres Teil der Gasdruckfeder (F) ins Kreuz (G) einstecken
5. Kopfstütze (E) an der Rückenlehne (A) mit Schrauben (d) befestigen
6. Rückenlehne (A) in die Mechanik (D) einstecken und mit Schrauben (b) am Unterteil
festziehen. Die Schrauben mit Unterlagen (J) und (K) benutzen.
7. Das aufgebaute Teil mit dem oberen Teil der Gasdruckfeder befestigen (F)
8. Versichern Sie sich, dass alle Schrauben ausreichend angezogen sind.
Alle Schritte laut Bild an der linken Seite befolgen

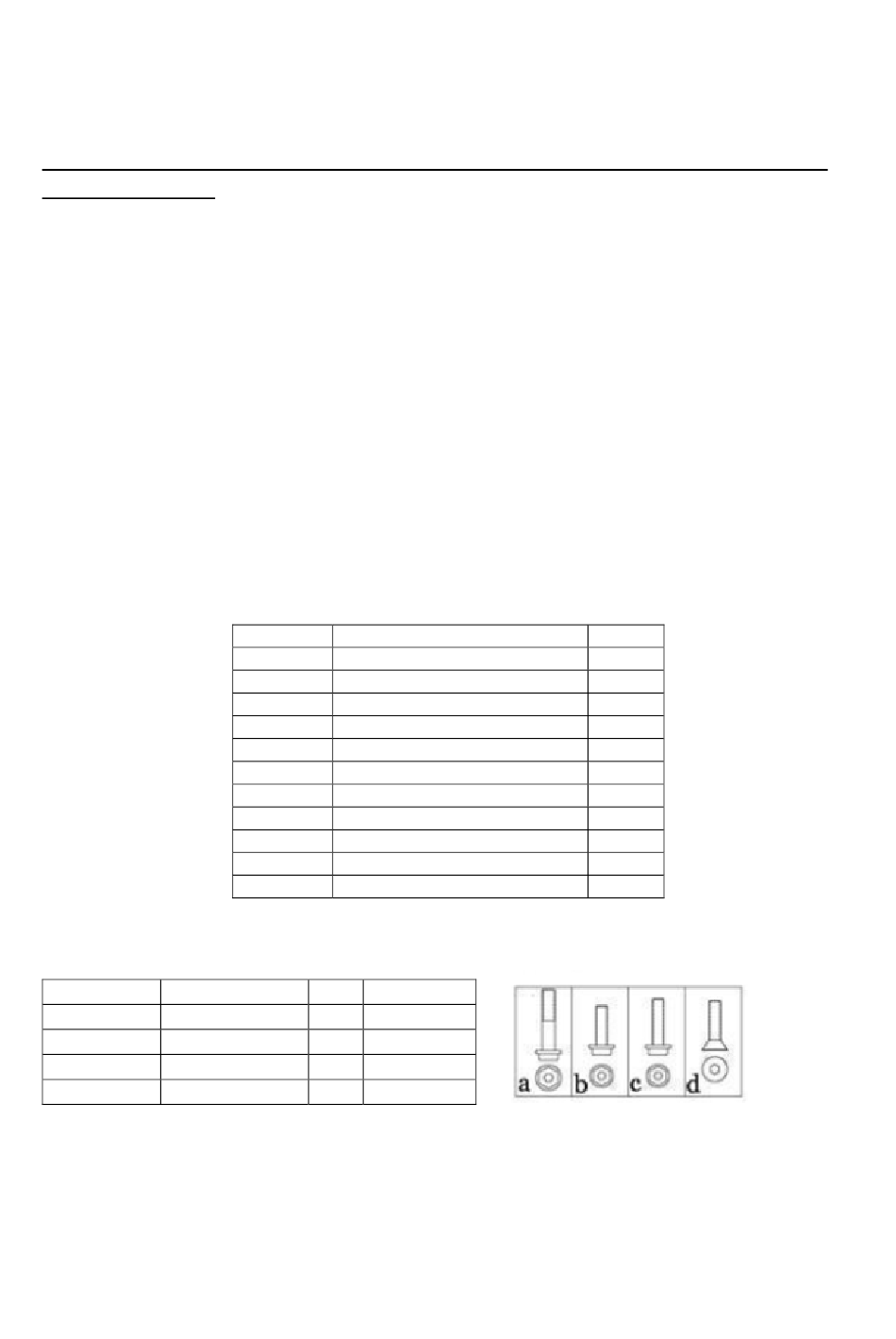

SCHRAUBENLISTE:
KENNZEICH. BESCHREIBUNG
1/4"X1-1/2"
a
b 5/16"X3/4"
c 5/16"X1-1/8"
d ¼"X1-1/4"
Hinweis:
1. Alle Bestandteile vor der Montage kontrollieren.
2. Bitte alle Teile vorsichtig aufbauen, um die Beschädigung von lackierten Bestandteilen zu
verhindern.
Montageanleitung
Kennzeich. BESTANDTEIL
A RÜCKENLEHNE
B ARMLEHNE
C SITZFLÄCHE
D MECHANIK
E KOPFSTÜTZE
F GASDRUCKFEDER
G KREUZ
H ROLLE
I IMBUSSCHLÜSSEL M4 UND M5
J FLEXIBLE UNTERLAGE
K FLACHE UNTERLAGE
STK. ERSATZSTK.
6 1
3 1
4 1
2 1
MENGE
1
L/R
1
1
1
1
1
5
2
3
3
