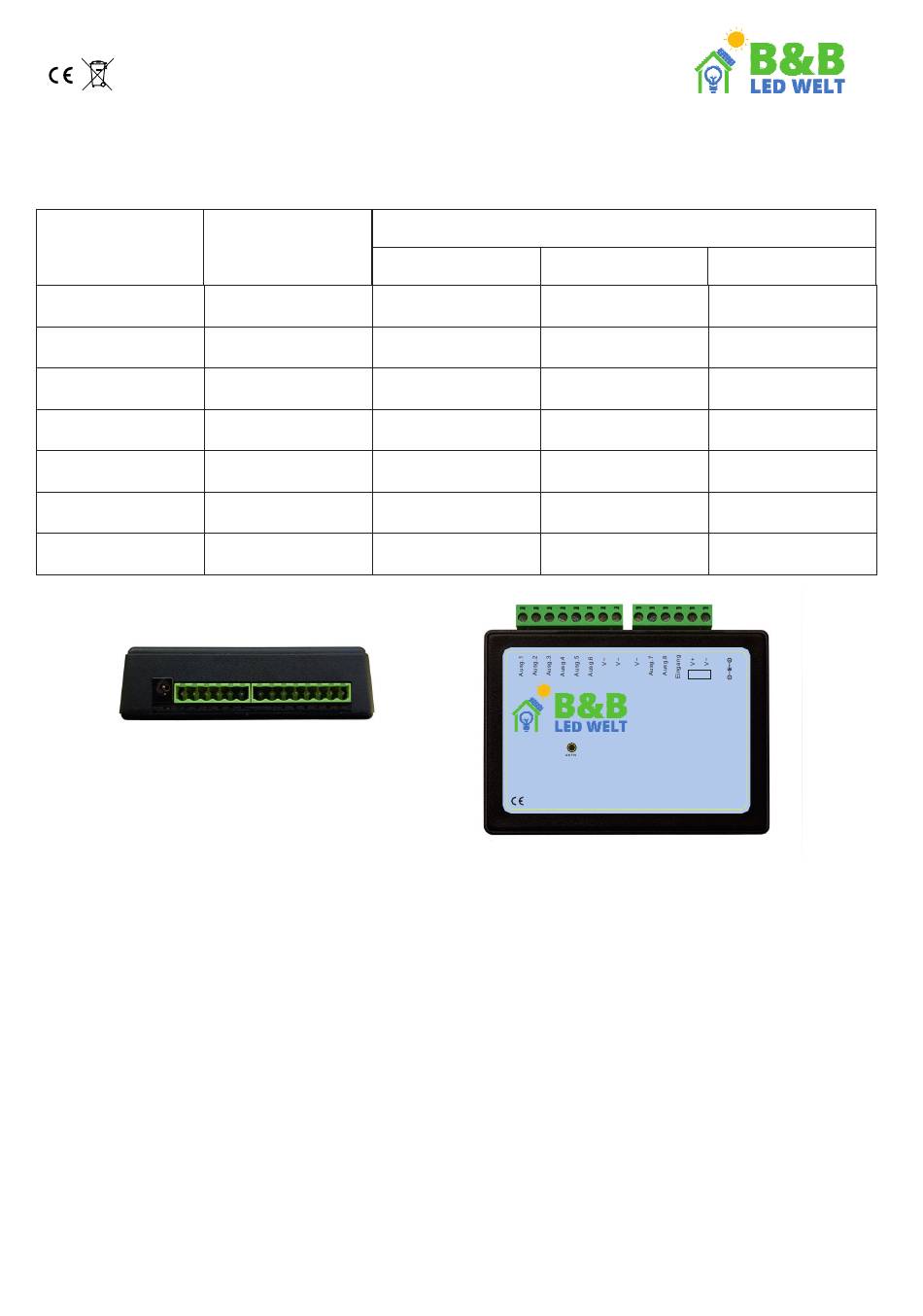

B&B BF 107 Kurzanleitung

Der Controller ermöglicht einen sequentiellen Lichteffekt für angeschlossene digitale LED-Bänder.
Es können bis zu 8 Bänder angeschlossen werden. Es stehen über 30 verschiedene Animationsmodi zur Auswahl
beim Ein- oder Ausschalten der Beleuchtung. Der Controller funktioniert sowohl mit monostabilen (Klingel-)
Tastern als auch mit bistabilen (normalen Schaltern). Zusätzlich kann das Gerät über eine Fernbedienung und
einen dedizierten Wi-Fi-Bridge BR240 sowie mit der B 320-
Die Anzahl der
verwendeten
Ausgänge.
2
3
4
5
6
7
8
Konfiguration des Controllers
Schritt 1
Koppeln Sie die Fernbedienung mit dem Controller.
Schließen Sie digitale LED-Leuchten an den Controller an.
Schalten Sie die Stromversorgung des Controllers ein und drücken Sie innerhalb von 2 Sekunden nach dem Einschalten kurz auf "M" und
dann auf "I" auf dem ersten Zonen-Schalter (Abb. 1). Die LED-Leuchten sollten blinken.
Schritt 2
Um in den Konfigurationsmodus zu gelangen, tippen Sie auf der Fernbedienung kurz zweimal auf die Taste "S-", dann auf "M" und
anschließend auf "S+".
Schritt 3
Einstellen der Anzahl der Bänder
Die Anzahl der leuchtenden Abschnitte des LED-Bandes entspricht der Anzahl der angeschlossenen Bänder. Verwenden Sie die "I" und
"O" -Tasten auf dem ersten Zonen-Schalter, um diesen Wert zu erhöhen / verringern.
Nach Einstellung des gewünschten Werts gehen Sie mit der Taste "M" zum nächsten Schritt über.
Schritt 4
Um die richtige Länge der LED-Streifen einzustellen, müssen Sie mit den "I" und "O" Tasten auf dem ersten Zonen-Schalter die gesamte
LED-Streifen mit leuchtenden Abschnitten füllen, bis der blinkende Abschnitt am Ende des LED-Streifens erreicht ist.
Um diesen Vorgang zu beschleunigen, können Sie die "I" und "O" Tasten auf dem ZWEITEN Zonen-Schalter verwenden. In diesem Fall
schalten wir 10 Abschnitte anstatt eines ein.
Mit der "M" Taste wechseln wir zum nächsten LED-Streifen. Diesen Vorgang müssen wir wiederholen, bis wir die Länge jedes
angeschlossenen LED-Streifens eingestellt haben.
Wenn wir die Länge aller angeschlossenen LED-Streifen eingestellt haben, wird eine Animation angezeigt.
Schritt 5
Einstellen der Animationsgeschwindigkeit
Nach Abschluss der vorherigen Schritte können wir die Animationsgeschwindigkeit einstellen. Mit den "I" und "O" Tasten auf dem ersten
Zonen-Schalter erhöhen/verlangsamen wir die Geschwindigkeit der angezeigten Animation. Mit den "S+" und "S-" Tasten können wir die
Animationen ändern. Sie können sie jederzeit ändern, aber die Animationsgeschwindigkeit kann nur im Konfigurationsmodus geändert
werden. Wir wechseln zum nächsten Schritt mit der "M" Taste.
Sequenzsteuerung
Die maximale
Anzahl von Pixeln
pro Ausgang.
1000
500
500
350
350
250
250
BF 10
B Firefly gesteuert werden..
Die maximale Länge des Bandes pro Ausgang [M.].
60d/m 24v 60d/m 12V
100
50
50
35
35
25
25
BF 10 7
Sequenzsteuerung
7
30d/m 12V
50
25
25
17,5
17,5
12,5
12,5
5..24V
MONO
100
50
50
35
35
25
25
