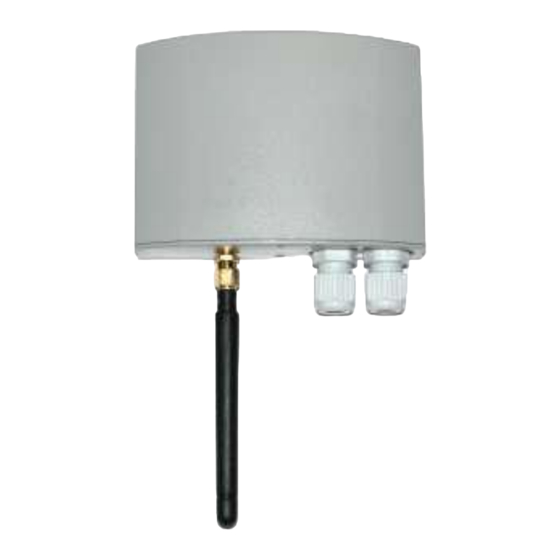

DGSM – 2A
MODUL GSM ZUR TORÖFFNUNG UND ANDERER EINFACHER AUTOMATION
1.0.
Technische Daten
Betriebsspannung
Verbrauch
Eingänge
Ausgänge
Typische Anwendungen
Umgebungstemperatur
IP-Grad
12 – 24 Vac/Vdc, +/- 10 %
12 Vdc: max. 100 mA
24 Vdc: max. 50 mA
2 Eingänge, Alarm konfigurierbar, saubere Kontakte
IN1 geeignet für Kontakt NO
IN2 geeignet für Kontakt NC
2 Ausgänge, Relais mit gemeinsamen Kontakt
max. 30 Vdc
0.5 A
Toröffnung durch Telefonklingeln
weiter entfernte Automation durch SMS-Kommandos
Alarms durch SMS, von mittlerer Priorität
-
10° C bis + 50° C
IP 55
Seite 1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für B&B DGSM – 2A
- Seite 1 DGSM – 2A MODUL GSM ZUR TORÖFFNUNG UND ANDERER EINFACHER AUTOMATION 1.0. Technische Daten Betriebsspannung 12 – 24 Vac/Vdc, +/- 10 % Verbrauch 12 Vdc: max. 100 mA 24 Vdc: max. 50 mA Eingänge 2 Eingänge, Alarm konfigurierbar, saubere Kontakte IN1 geeignet für Kontakt NO IN2 geeignet für Kontakt NC Ausgänge...
- Seite 2 Warnung!!! Gründlich durchlesen!!! Installieren Sie bitte das Produkt nicht in der Nähe von anderen Funk- oder medizinischen Geräten. (Beispiel: Herzschrittmacher,..). Es könnten Störungen auftreten. Installieren Sie das Produkt nicht in Flugzeugen, in Umgebungen mit explosiven Atmosphären, in der Nähe von brennbaren oder explosiven Materialien.
- Seite 3 1.2. Allgemeines Muster CONNETTORE SIM Sim-Connector LED L1 e L2 STATO MODULO GSM LED L1 und L2 - Status Modul GSM ANTENNA GSM Antenne GSM PASSACAVI Kabel (Anschlüsse) MORESETTIERA COLLEGAMENTI INGRESSI/USCITE ALIMENTAZIONE Verbindungen am Klemmenbrett Eingänge/Ausgänge Versorgung LED STATO INGRESSI IN1 e IN2 ...
- Seite 4 1.3. Verbindungen am Klemmenbrett LED STATO INGRESSI IN1 e IN2 Led Status Eingänge IN1 und IN2 Comune ingressi gemeinsame Eingänge Ingresso IN1 (NO*) Eingang IN1 (NO*) Ingresso IN2 (NC*) Eingang IN2 (NC*) * Beide Eingänge sind konfigurierbar NC oder NO Comune uscite RL1/RL2 ...
-
Seite 5: Installation
1.4. Installation Fissaggio staffa a L con vite fornita in dotazione Fixierung des L-Bügels mit der Schraube die mit der Ausrüstung mit gesendet wird Für die Installation an der Wand fixieren Sie den passenden Bügel durch einen Stecker mit dem Durchmesser von 3 mm und fixieren die Box von dem DGSM-2A an dem Bügel mittels passender Schraub am Boden Verbinden Sie die Antenne GSM am passenden Connector am Boden der Box des DGSM-2A (für die... - Seite 6 Ziehen Sie die Abdeckung des SIM-Gehäuses auf die rechte Seite um es aufzusperren! Siehe Foto auf Ziehen Sie an der Abdeckung! Legen Sie die SIM-Karte, mit den Kontakten nach unten, ein. Schieben Sie die SIM richtig ins Gehäuse. Orientieren Sie sich nach der abgeschnittenen Ecke. Ziehen Sie das SIM-Gehäuse wieder auf die linke Seite um es zu versperren.
-
Seite 7: Allgemeine Funktion
1.5. Allgemeine Funktion Die Telefonnummern der Benutzer werden im Verzeichnis auf der SIM des DGSM-2A gespeichert und nicht auf einem Extra-Speicher. Dadurch kann der Installierende eine erste Speicherung der ganzen Nummern der Benutzer durch sein normales Handy auf der SIM einfügen. Zu jedem Benutzer der in dem Telefonbuch der SIM angelegt wird, gehört eine Telefonnummer und zu ein beschreibender Text (zum Beispiel: der Nachnamen oder eine bestimmte Nummer die der Installierende für diese Person gewählt hat). - Seite 8 1.6. WICHTIG! – Vorbereitung der SIM Die unterstützenden SIM sind die kürzlich gelieferten/erzeugten Modelle von TIM, Vodafone und WIND. Modelle von anderen Herstellern oder keine „Modernen“ können zu schwer diagnostizierbaren und schwer lösbaren Fehlern führen. Die am DGSM-2A installierte SIM darf keinen Kontrolle des PIN durchführen!!! Die SIM darf keinen zugelassenen PIN haben: durch ein externes Telefon, kann er funktionsunfähig gemacht (bzw.
-
Seite 9: Zeichenfolgen Der Konfigurierung/Konfigurierungsbefehle
Jeder der Eingänge hat eine automatische Verzögerungszeit (Anti-Rückprall) um falsche Impulse zu vermeiden, sowohl hinsichtlich der Aktivierung als auch der Deaktivierung. Von der Herstellung her, liegt die Verzögerungszeit bei etwa einer Sekunde. Sowohl der Eingang, als auch die Verzögerungszeit beider Eingänge kann durch eine Einstellung bzw. Zeichenfolge konfiguriert werden. - Seite 10 Achtung, Hochwasseralarm (Überschwemmung) der Garage in der Via Colombo 24 Kommando Syntax Savona, sofort eingreifen! Funktionsstörungsalarm Helfer in Garage Nr. 5 1.13. Kommando-SMS (Nur für „Special-Master-Nummern“) Die Kommando-SMS sind spezielle SMS, die nur die „Special-Master-Benutzer“ an die Nummer der im DGSM-2A installierten SIM senden können, um einige Aktivitäten auszuführen.
- Seite 11 A.<passwort>.<nummer1>.<Beschreibung>. Beschreibung Einen neuen Benutzer mit seiner Telefonnummer anlegen. Die Beschreibung darf aus nicht mehr als 12 Zeichen bestehen (inkl. Sonderzeichen). Sonderzeichen müssen vor die Beschreibung (den Namen) der Nummer eingefügt werden. # = Special-Master Nummer ! = bekommt SMS bei Alarm 1 ? = bekommt SMS bei Alarm 2 Benutzer ohne solchen Sonderzeichen sind normale Benutzer die nur durch einen Anruf REL1 öffnen können.
- Seite 12 Von der Herstellung her ist für das Modul DGSM-2A grundsätzlich das Passwort „0000“ eingestellt. Beispiel: (das Passwort wird von „0000“ auf „1234“ verändert) P.0000.1234. Kommando Syntax I.<passwort> Beschreibung Durch diesen Befehl kann man die Zahl der gespeicherten Benutzer abfragen. Beispiel: I.0000.
- Seite 13 Das Modul DGSM-2A erlaubt die Nutzung von SIM mit PIN. Auf diese Weise wird die SIM auch noch vor Diebstahl und betrügerische Verwendung geschützt. Um diese Funktion zu aktivieren, lesen Sie den Inhalt dieses Kapitels aufmerksam durch. Am Modul DGSM-2A selbst ist es nicht möglich den PIN der SIM zu desaktivieren oder zu aktivieren: diese Vorgänge müssen mittels eines externen Handys durchgeführt werden.
- Seite 14 1.15. LED L1 und L2 Die LEDs L1 (rot) und L2 (grün) berichten einige Informationen zur Funktion des DGSM-2A. Gleich nach dem Zugriff auf das Modul leuchten beide LED in einem unregelmäßigen Rhythmus, wodurch sie den Durch-/Übergang durch die verschiedenen Phasen der Initialisierung vom Modul GSM signalisieren.
-
Seite 15: Konformitätserklärung
Antenne ANTGSM1: Stift, für die Installation im Freien und mit gutem GSM-Empfang Antenne ANTGSM2: Magnetfuß, 5m Kabel RF, für die Installation an Plätzen mit limitierter Reichweite des GSM. 1.17. Konformitätserklärung PROGET srl Via Europa 3 31047 Ponte di Piave (TV) – ITALY Tel. - Seite 16 1.18. Zusammenfassung: SIM in altes Handy einlegen und folgendes durchführen: PIN-Abfrage deaktivieren SMS und Kontake von SIM löschen Im SIM-Telefonbuch mind. 1 Nummer hinterlegen, von der aus das Modul gesteuert werden darf z.B: Nr. +436769179xxx, Name #Max ...
