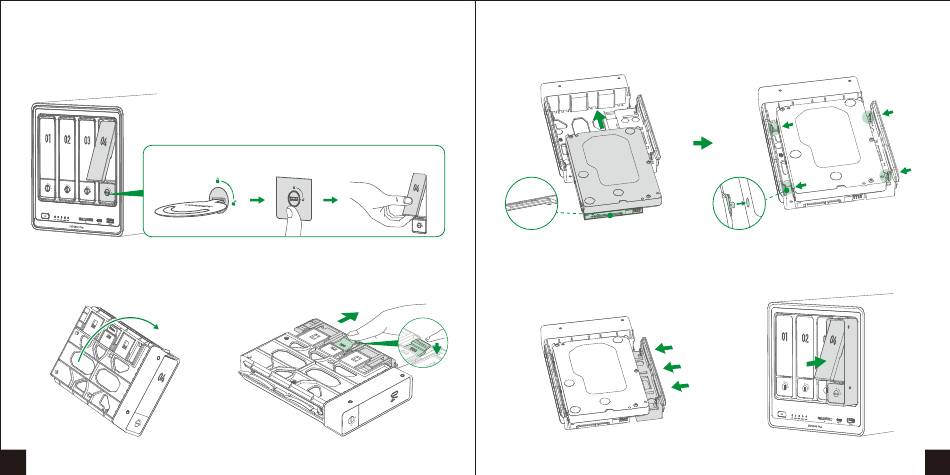

Entriegeln des Festplattenfachs
Entriegeln Sie das Festplattenfach mit dem Schlüssel, drücken Sie auf die Schnalle, um den Griff
herauszuziehen, und ziehen Sie dann das Fach heraus.
Installation von 3.5''-Festplatten (Kein Schraubendreher erforderlich)
1. Festplatteneinschub klappen: Klappen Sie
den Einschub nach hinten.
25
a
b
2. Klammerarm ziehen: Drücken Sie die Taste
mit dem Symbol „Press", um den Arm zu ziehen.
3. Festplatte installieren: Legen Sie die Festplatte in den Einschub ein. Bitte stellen Sie sicher, dass
die Montagestifte auf dem Einschub mit den Schraubenlöchern an der Festeplatte korrekt
ausgerichtet sind.
c
Festplattenstifte zeigen nach unten
4. Festplatte sichern: Drücken Sie den Klemmarm
zurück, um die Festplatte zu sichern.
Montagestifte auf die Schraubenlöcher ausrichten
5. Abschluss der Installation: Legen Sie den
Einschub in die NAS-Haupteinheit ein und
befestigen Sie ihn.
26
