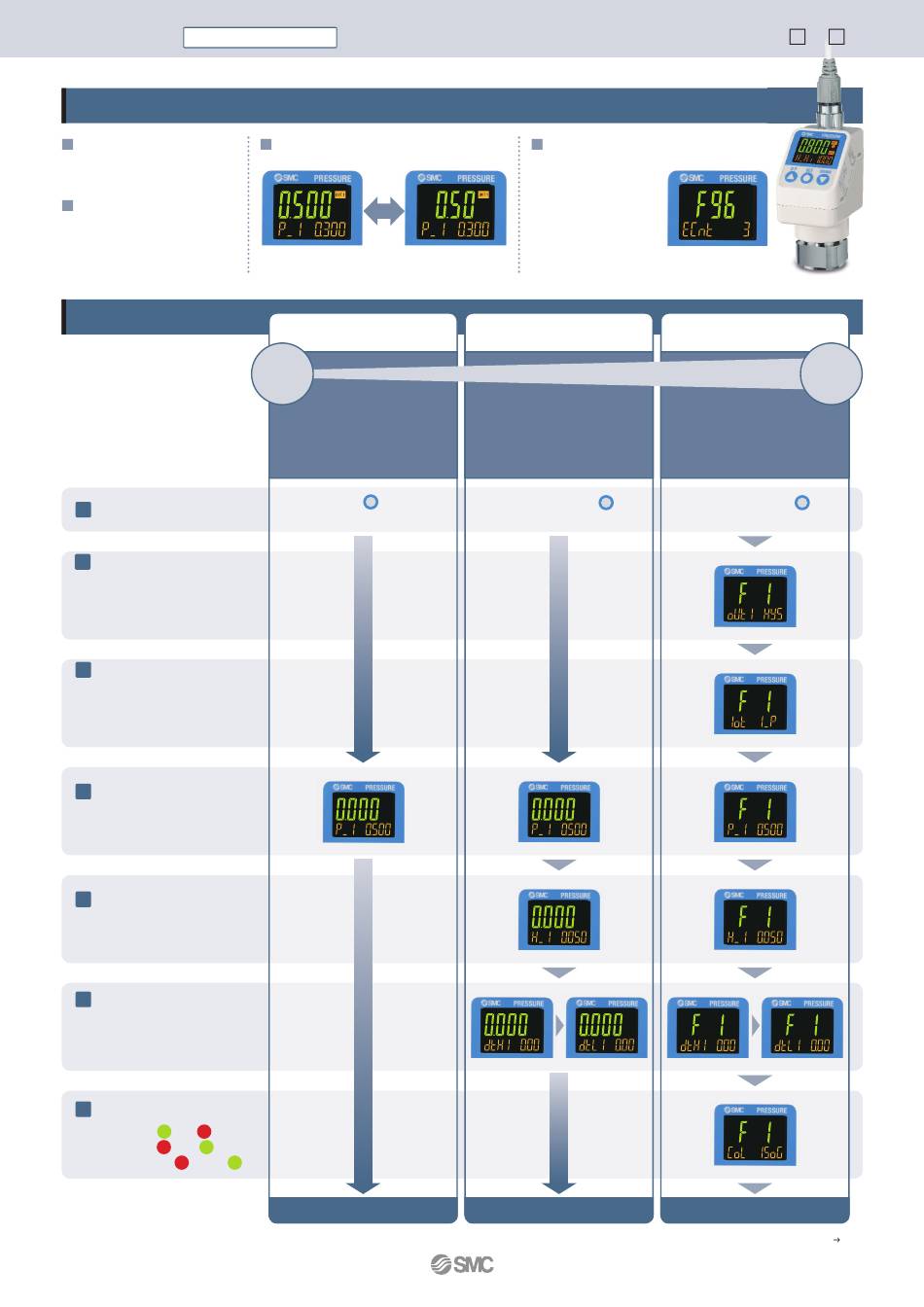

3-teilige Anzeige
Praktische Funktionen
Sicherheitscode
Die Tastensperrfunktion schützt
vor unbefugten Eingriffen in die
Einstellungen.
Energiesparmodus
Durch Abschalten des Displays
w i r d d i e L e i s t u n g s a u f n a h m e
reduziert. (Verringert die Leistungs-
aufnahme um ca. 60 %)
3 Einstellmodi
Wählen Sie den Einstellmodus,
der Ihre Anforderungen am
besten erfüllt.
Modusauswahl
1
Auswahl des Ausgangs-
2
modus
Auswahl aus • Hysterese-Modus
• Window-Comparator-Modus
• Fehlerausgang • Ausgang OFF
Normalen oder
3
invertierten
Ausgang auswählen
Auswahl aus • Normalen Ausgang
• Invertierter Ausgang
Einstellen von
4
Sollwert (Grenzwert)
• Zahlenwert einstellen.
Einstellen der
5
Hysterese
• Zahlenwert einstellen.
Auswahl
6
Verzögerungszeit
• Einstellbar von 0 bis 60 s in
Schritten von 0,01 s.
7
Auswahl der Anzeigefarbe
Auswahl von • ON
/OFF
Grün
Rot
• ON
/OFF
Rot
Grün
• Normal
/Normal
Rot
Grün
∗ Die obige Abbildung zeigt die Funktion von OUT1. Der Funktionsauswahl-Modus für OUT2 wird mit „F2" ausgewählt. In der obigen Abbildung wird „2" anstelle von „1" angezeigt. (Beispiel) P_1
Digitaler Präzisionsdruckschalter
Aufl ösung der Anzeige
Eine Änderung der Aufl ösung verringert das Displayfl ackern.
1/1000
(nur die Anzeigewerte werden geändert; die
Genauigkeit bleibt unverändert)
3-Schritte-Einstell-Modus
Einfach
• Einstellen des Grenzwerts
oder
• Einstellen der Hysterese
Die Taste
einmal
drücken.
Einstellung abgeschlossen
Betriebsdruckfehler
Wenn der anliegende
Dr uck den Nenndr uck
überschreitet, wird die
Druckbeaufschlagung als
Betriebsdruckfehler gezählt
(die maximale Anzahl der
Betriebsdruckfehler beträgt
1/100
1000)
Einfacher
Einstellmodus
Einstellungen
• Einstellen des Grenzwerts
• Einstellen der Hysterese
• Auswahl Verzögerungszeit
Halten Sie die Taste
1 bis 3 Sekunden lang gedrückt.
Einstellung abgeschlossen
ISE7 /7 G
Serie
Anzahl der
Betriebsdruckfehler
Funktionsauswahl-Modus
• Auswahl des Ausgangsmodus
• Auswahl von Normalen oder
invertiertem Ausgang
• Einstellen des Grenzwerts
• Einstellen der Hysterese
• Auswahl Verzögerungszeit
• Auswahl Anzeigefarbe
für
Halten Sie die Taste
3 bis 5 Sekunden lang gedrückt.
Einstellung abgeschlossen
Über-
geordnete
Funktion
für
P_2
2
