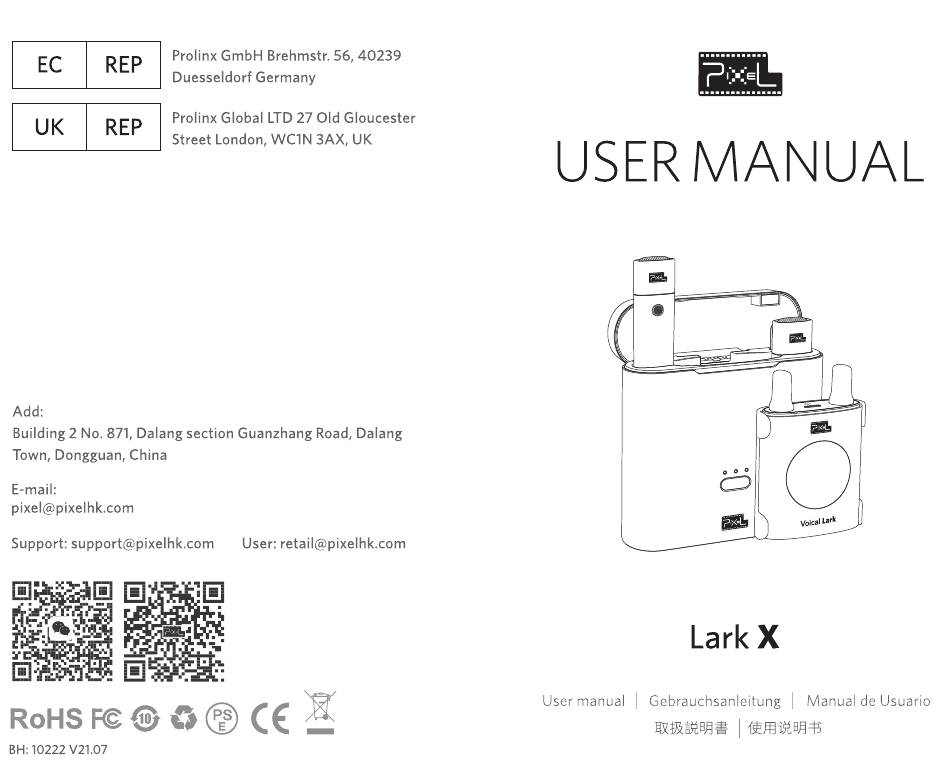

USER MANUAL
Lark X
User manual
Gebrauchsanleitung
Void
Manual de Usuario
Werbung
Verwandte Anleitungen für Pixel Lark X
Inhaltszusammenfassung für Pixel Lark X
- Seite 1 I-JK Street London, WCIN 3AX, UK USER MANUAL Add: Building 2 No. 871, Dalang section Guanzhang Road, Dalang Town, Dongguan, China E-mail: pixel@pixelhk.com Void Support: support@pixelhk.com User: retail@pixelhk.com Lark X User manual Gebrauchsanleitung Manual de Usuario RoHSC@00 BH: 10222 V21.07...
