Inhaltszusammenfassung für DV 4mini
- Seite 1 DV4mini Bedienungsanleitung 2015 DV4mini DV4mini: D-Star/DMR/C4FM/P25/DPMR-Hotspot-USB-Stick Bedienungsanleitung Ausgabe 11.2015 DV Development Group Version 1.64 Autor Handbuch deutsche Version: DH5RAE - 1 -...
-
Seite 2: Inhaltsverzeichnis
Betriebsarten:............................7 Hardware:............................8 Technische Daten:.........................8 Antenne:..............................9 Softwareinstallation:...........................9 Windows:............................9 Treiberinstallation:........................10 Anmerkung zu Windows-XP:....................10 Linux-PC:............................10 Linux-ARM:..........................10 Fenster - DV Control:........................11 Fenster - Experteneinstellungen:.......................12 Bootloader/Firmwareupdate:.......................13 Wähle nächsten Ort:........................14 Gateway für C4FM Repeater, Call:.....................14 Hamnet IP............................14 nur eigenes Call:..........................15 Frequenz Korrektur:........................15 TX Puffergröße:...........................15 Fernbedienung:..........................15 Betrieb ohne Benutzeroberfläche:....................16 Urheberrechte:...........................16... -
Seite 3: Was Kann Diese Platine Und Software

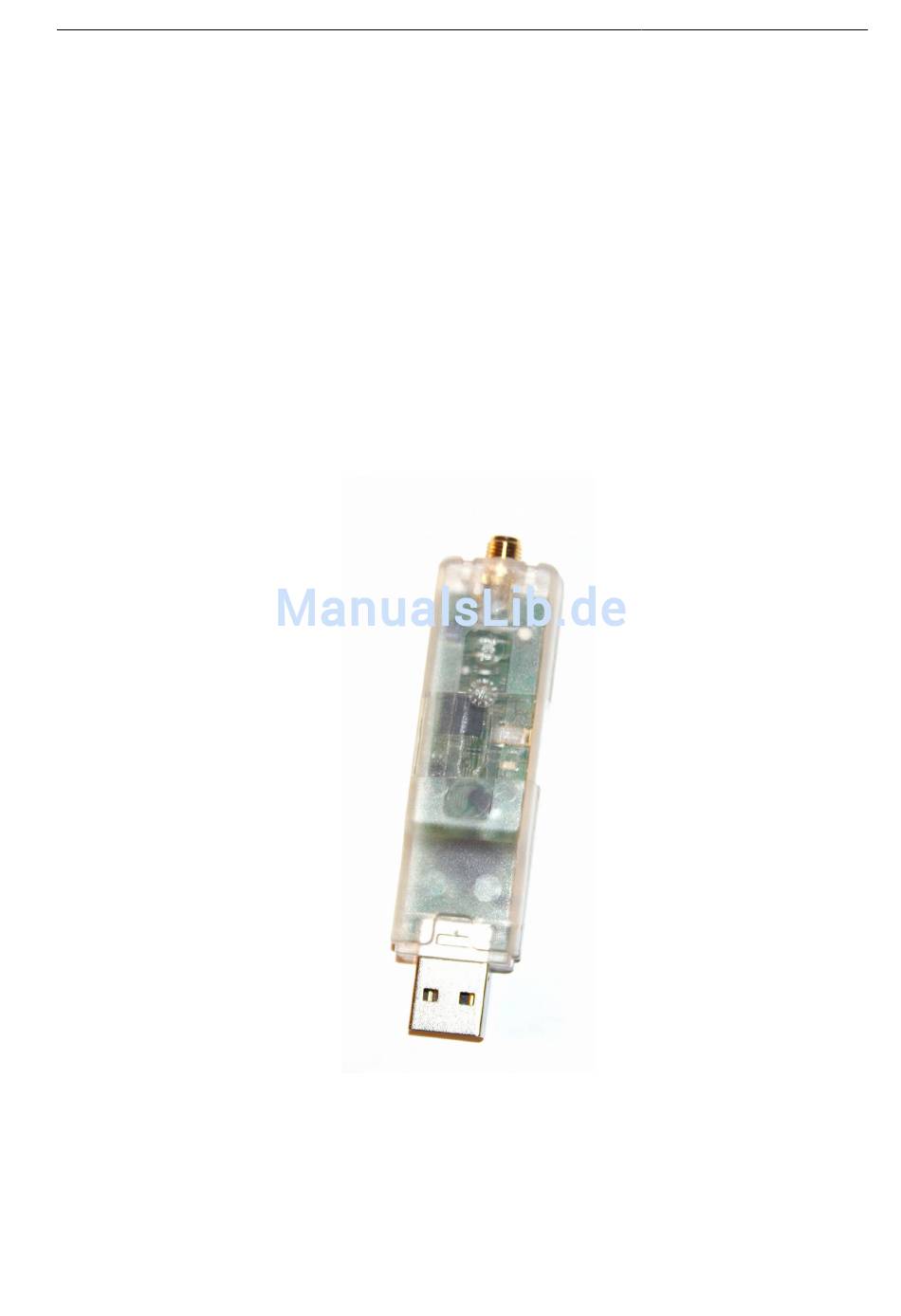

Refectoren für D-STAR sowie DMR, DPMR, P25 und Fusion Refectoren ermöglicht. So mancher hat ein DV-fähiges Funkgerät, erreicht jedoch damit nicht des nächste DV-Relais. Mit Hilfe des DV4mini ist es möglich einen Hotspot für zu Hause mit minimalsten Mitteln aufzubauen um Zugang zum DV-Netzwerk zu bekommen. Es handelt sich dabei im eine kleine Platine in einem USB-Stick mit einem SMA- Antennenanschluß. -
Seite 4: Dmr
DV4mini Bedienungsanleitung 2015 DMR: DMR ist ein für kommerzielle Anwendung konzipiertes System. Das zeigt sich auch in der Bedienung, beispielsweise werden hier Nummern anstelle von Rufzeichen benutzt. DMR moduliert mit 4FSK, das bedeutet dass mit 4 Frequenzen gearbeitet wird (vgl. D-Star mit 2 Frequenzen). Damit können pro Zeiteinheit doppelt soviele Daten übertragen werden, die Datenrate beträgt also 9600 bit/s. -
Seite 5: P25
Diese Komponenten werden benötigt: 1. DV4mini USB Stick 2. PC Software: DV4mini Control Panel 3. Ein DV-fähiges Funkgerät (D-Star, DMR, DPMR, C4FM, P25) 4. ein PC mit Windows (XP), 7, 8.1, 10, Linux am PC oder einem ARM-Computer wie Rasberry, BananaPi oder Odroid 5. -
Seite 6: Reflectoren
DV4mini Bedienungsanleitung 2015 Reflectoren: Ein Refector ist ein im Internet oder HamNET verfügbarer Server mit dem eine Anzahl digitaler Amateurfunkrelais verbunden sind. Wird auf einem dieser Relais gesprochen so sendet dieses Relais den Sprachdatenstrom zu dem Refector. Der Refector sendet dann eine Kopie dieser Sprachdaten zu jedem einzelnen der verbundenen Relais. -
Seite 7: D-Plus Reflectoren
DV4mini Bedienungsanleitung 2015 Diese Liste kann bei Bedarf selbst erweitert werden. Die Datei xref.ip ist dort zu fnden wo sich auch dv4mini.exe befndet. So mancher kann die Datei nicht runterladen sondern sie wird im Browser als Text angezeigt. Hier einfach einen Editor öfnen, die Einträge im Browser markieren und in den Editor kopieren. -
Seite 8: Hardware
Wohnbereich QRV sein zu können. Hardware: Im Hotspot Mode stellt man eine Frequenz ein, welche für DV Betrieb vorgesehen ist (siehe Bandplan). Der Transceiver wird auf Simplex, also RX und TX auf der gleichen QRG eingestellt. Die Frequenz muß für jede Betriebsart separat eingestellt werden. -
Seite 9: Antenne
DV4mini Bedienungsanleitung 2015 TX (bei 12mW): 188mA S-Meter Aufösung 1dBm, Genauigkeit +- 1dBm (> -100 dbm und <-50 dBm) DV4mini Ausgangsleistung: 10 Stufen mit ca.: 0 = 0,03 mW 1 = 0,4 mW 2 = 1,2 mW 3 = 2,4 mW 4 = 3,9 mW 5 = 5,5 mW 6 = 7,1 mW... -
Seite 10: Windows
DV4mini Bedienungsanleitung 2015 Windows: Bei Windows-7 (und höher) wird der Treiber automatisch installiert sobald man den Stick in die USB Buchse steckt. Windows XP wird nicht mehr unterstützt. Auf der Webseite http://dv4m.ham-dmr.ch befndet sich ein Setupprogramm für Windows. Dieses lädt man herunter und startet es. Danach fndet man ein DV4mini Icon zum Start des Programms. -
Seite 11: Linux-Arm
DV4mini Bedienungsanleitung 2015 Account Mitglied der Gruppe “dialout” sein. Dazu öfnet man eine Konsole und gibt ein: sudo gpasswd --add meinusername dialout Das DV4mini Programm startet man durch Eingabe von mono dv4mini.exe in der Konsole. Man kann sich natürlich auch ein Bildschirmicon erstellen. Linux-ARM: Es gelten die gleichen Informationen wie bei PC-Linux, jedoch muss man die erforderliche mono Version selbst zusammenbauen. -
Seite 12: Fenster - Dv Control
DV4mini Bedienungsanleitung 2015 Fenster - DV Control: Nach Start des Programms erscheint dieses Fenster: Die Oberfäche ist recht einfach und übersichtlich gehalten und sollte eigentlich keine größeren Probleme machen. DMR/CCS7 ID: 7 stellige ID. Wer noch keine hat, oder seine ID vergessen hat, muss sich auf xrefector.net unter USER Register dafür registrieren. - Seite 13 DV4mini Bedienungsanleitung 2015 Nach Eingabe werden diese automatisch in der DV4mini gespeichert. Refectorauswahl: Einen Refector (bei D-Star und C4FM auch den Port) auswählen und “CONNECT” drücken um eine Verbindung herzustellen, oder “DISCONNECT” um eine bestehende Verbindung zu trennen. Wie schon bei D-Star verbreitet, ist die Fernsteuerbarkeit durch DTMF-Töne ebenfalls vorhanden.
- Seite 14 DV4mini Bedienungsanleitung 2015 Dann drückt man im Fenster FW Update die Taste Flash Firmware . Die Frage ob man Update machen will beantwortet man mit Ja. Nun erscheint ein Dateiauswahlfenster und man navigiert zu dem Speicherort der neuen Firmwaredatei. Nach Auswahl wird die Firmware upgedatet. Die Leds auf dem Stick blinken nun farbig und schließlich leuchtet die rote Led dauerhaft.
-
Seite 15: Fenster - Experteneinstellungen
DV4mini Bedienungsanleitung 2015 Man verbindet die markierten Lötaugen mit z.B. einer spitzen Pinzette und steckt den Stick in eine USB Schnittstelle. Der Bootloader startet mit buntem Blinken der LED. Jetzt kann man die Benutzeroberfäche dv4mini starten und im FW Update- Fenster mit “Flash Firmware”... -
Seite 16: Wähle Nächsten Ort
DV4mini Bedienungsanleitung 2015 nur einen Rechner, so geht das vollkommen automatisch. Hat man mehrere PCs und will auch aus der Konsole arbeiten, so muss man dv_serial ggf. per Hand starten. In aller Regel bleibt “auto connect” aktiviert. Die Benutzeroberfäche sucht sich dann einen freien DV4mini Stick und verbindet sich damit. -
Seite 17: Frequenz Korrektur
DV4mini Bedienungsanleitung 2015 Frequenz Korrektur: Es hat sich gezeigt, dass manchmal die Frequenz des Sticks und des Handfunkgeräts nicht genau genug zusammenpassen. Die Bandbreite der Filter beträgt ca. +- 800 Hz speziell in DMR. Die Genauigkeit des TRX im Stick ist 2,5ppm also das entspricht auf 70 cm etwa 600 Hz. -
Seite 18: Urheberrechte
DV4mini Bedienungsanleitung 2015 DV4mini Stick mit der zuletzt gewählten Konfguration und verbindet sich mit dem zuletzt benutzten Refector. Damit ist ein extrem leistungs- und stromsparender Betrieb möglich, was vor allem Linux Puristen freuen wird, es funktioniert aber auch in der Windows Konsole. Eine Konfguration kann jederzeit durch Start der Benutzeroberfäche auf dem gleichen oder einem anderen (Fernsteuerbetrieb) Rechner erfolgen. - Seite 19 DV4mini Bedienungsanleitung 2015 WEEE-Reg.-Nr.:DE75652825 - 19 -...
