Abschnitt 5: Fehlerbehebung

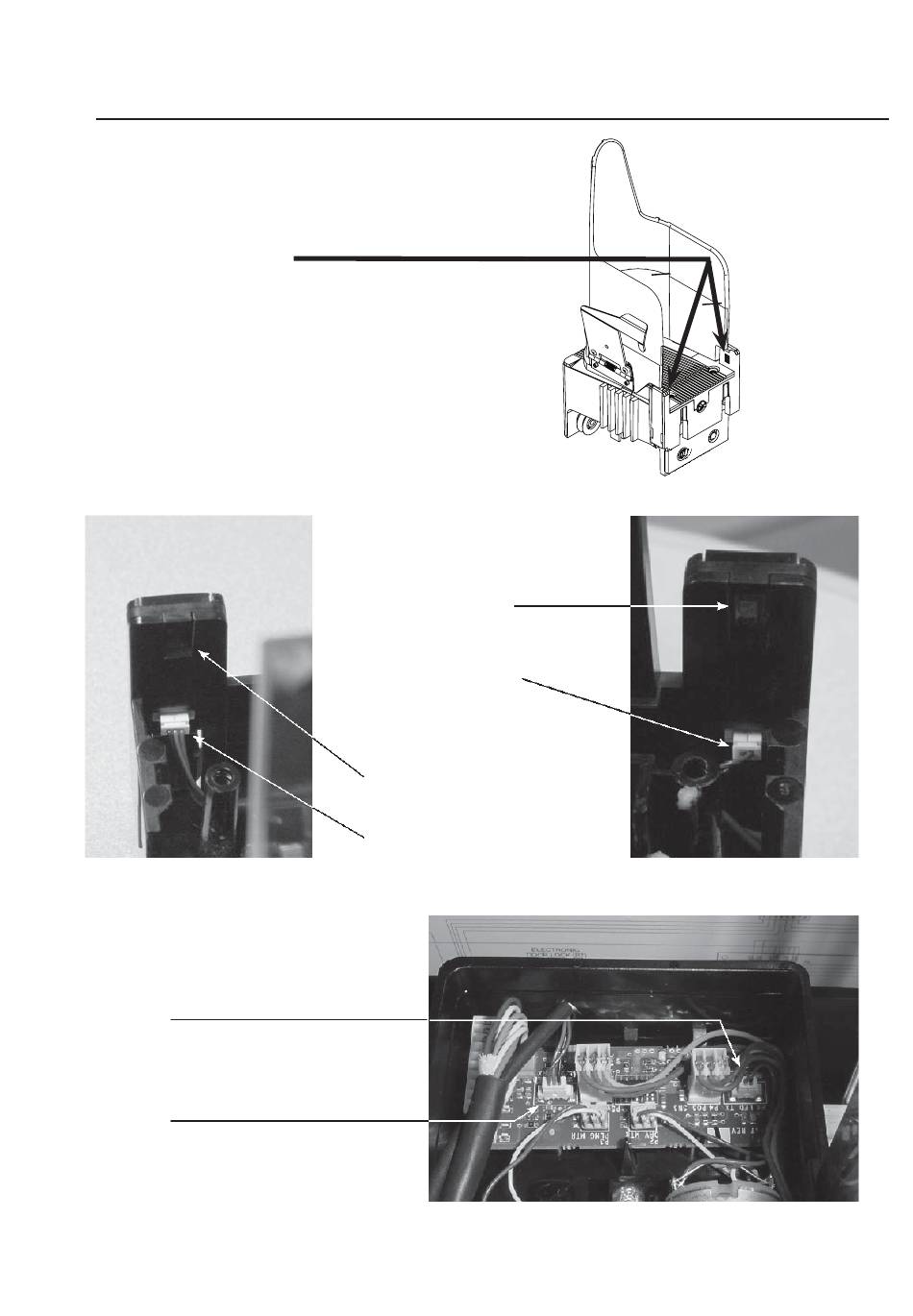

Bild 5.12.
Position von Emitter und Detektor Sensor
Optische-Sensoren
(rechts und links je einen Sensor)
Emitter: Rechteseite, klare Linse
Detektor: Linkeseite, dunkler Filter
Bild 5.13.
Emitter Linse und Detektor Filter (dunkel)
Die Linsen Abdeckungen auf Beschädigungen oder Knicke prüfen.
Bild 5.14.
Position von P6 und P7 auf der Logikplatine
Prüfen Sie die Verbindung auf lose Kabel
und richtige Verbindung.
Position P6
Position P7
Royal Vendors Inc.
Position der klaren Linse
Emitter Kabelbaum
Position der dunklen Linse (Filter)
Detektor Kabelbaum
