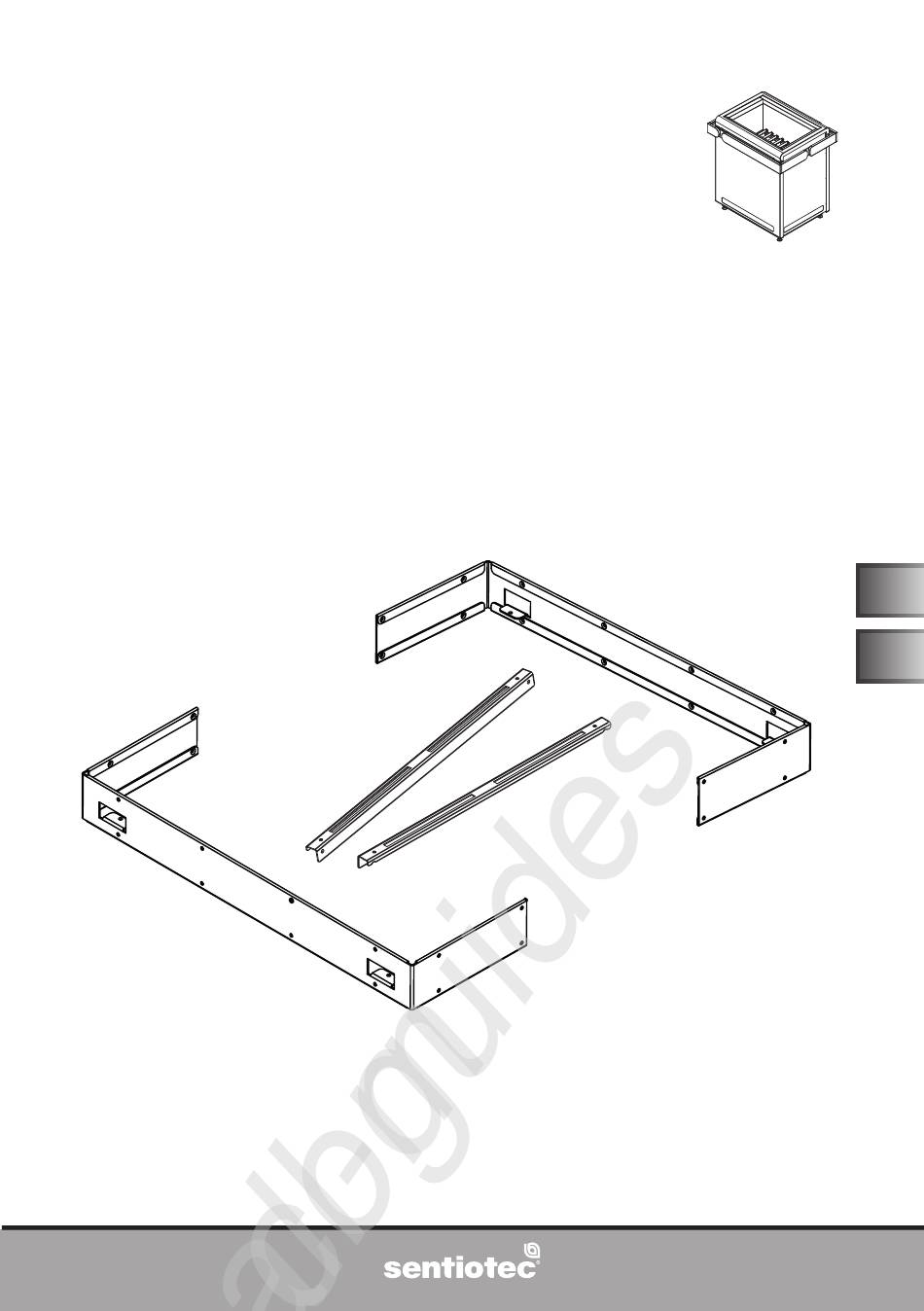

  • Seite 1 All manuals and user guides at all-guides.com Concept R Ofenreling HALTERUNGSSET CP-R-HSR MONTAGEANWEISUNG Deutsch Passend für folgende Modelle: CP-R-090 CP-R-105 CP-R-120 CP-R-150 CP-RC-090 CP-RC-105 Version 01/14 Ident-Nr. 50950108...

  • Seite 2: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Allgemeine Sicherheitshinweise 3. Lieferumfang 4. Optionales Zubehör 5. Montage 5.1. Relinghalterung montieren 5.3. Holzteile auf Befestigungswinkel monitieren 5.2. Reling monitieren 6.

  • Seite 3: Wichtige Hinweise Zu Ihrer Sicherheit

    All manuals and user guides at all-guides.com Montageanweisung S. 3/8 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch Das Halterungsset CP-R-HSR ermöglicht die Befestigung einer Holzreling auf allen Concept R Saunaöfen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschädigung des Produkts und zu Verletzungen führen.

  • Seite 4: Lieferumfang

    All manuals and user guides at all-guides.com Montage- und Gebrauchsanweisung S. 4/8 3. Lieferumfang ● 2 Stk. Relinghalterung ● 2. Stk.Befestigungswinkel ● 4 Stk. Linsenschrauben (A2 M 3 x 6 mm) ● 28 Stk. Holzschrauben (13 mm) 4. Optionales Zubehör Holzreling groß...

  • Seite 5: Montage

    All manuals and user guides at all-guides.com Montageanweisung S. 5/8 5. Montage ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Relinghalterung mit einem normalen Schraubendreher. 5.1. Relinghalterung montieren Schritt 1 Entfernen Sie die Schrauben A und B mit einem Schraubendreher vom Saunaofen.

  • Seite 6: Holzteile Auf Befestigungswinkel Monitieren

    All manuals and user guides at all-guides.com Montageanweisung S. 6/8 5.3. Holzteile auf Befestigungswinkel monitieren Verwenden Sie die beiliegenden Holzschrauben. Schritt 3 Schrauben Sie die Seitenblen- den 3 an die Befestigungs- winkel 2. Verwenden Sie pro Seitenblende 4 Holzschrauben. Schritt 4 Schrauben Sie die kurzen Holzblenden 4 an die Befes- tigungswinkel 2.

  • Seite 7: Reling Monitieren

    All manuals and user guides at all-guides.com Montageanweisung S. 7/8 5.2. Reling monitieren ACHTUNG! Sachschäden am Produkt Bei der Verwendung von Akkuschraubern kann das Produkt beschädigt werden. ● Montieren Sie die Reling mit einem normalen Schraubendreher. Schritt 6 Schrauben Sie die Reling von oben auf die Relinghalterungen.
