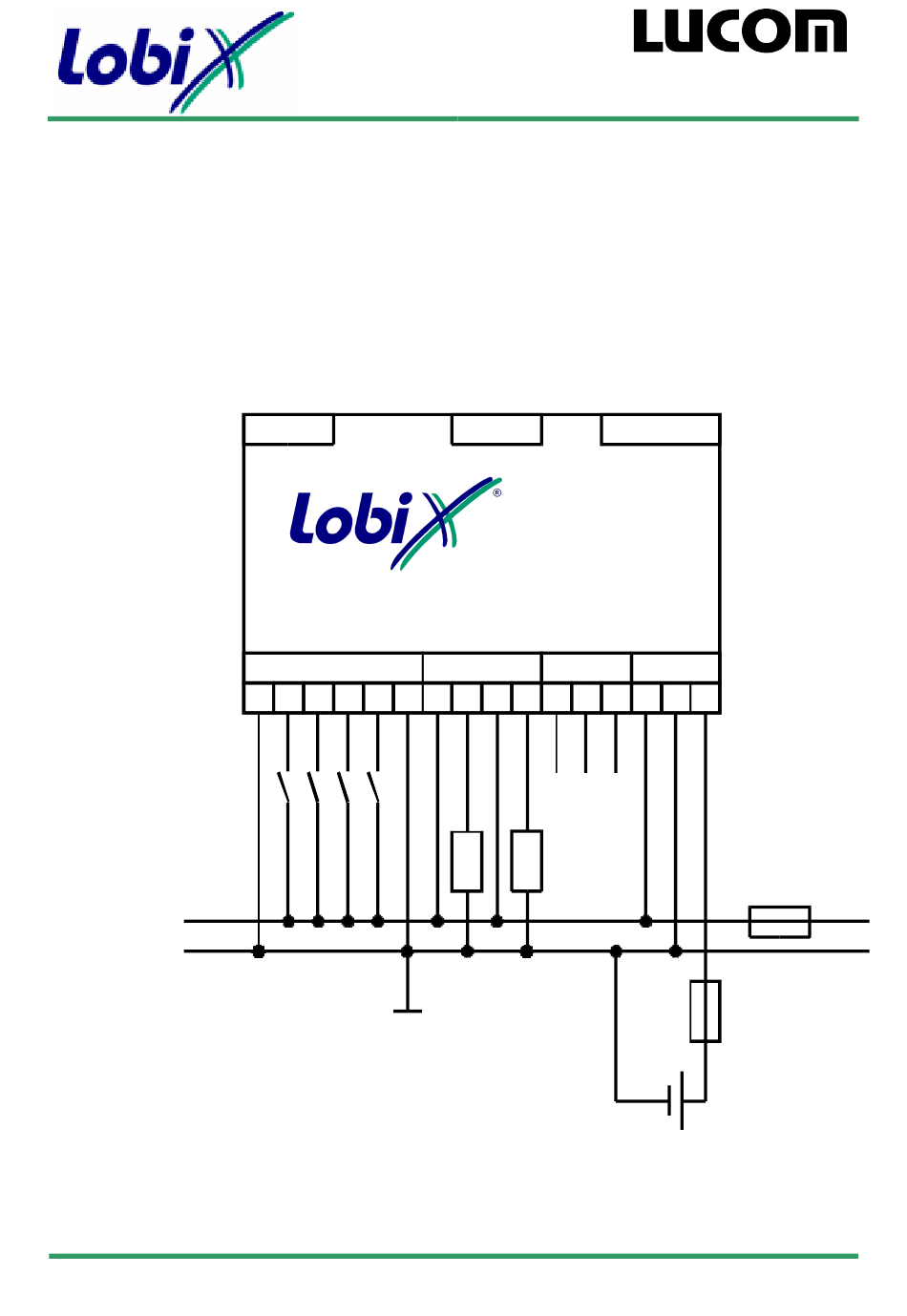

4.3. Elektrischer Anschluss
X1
Digitale Eingänge
X2
Digitale Ausgänge
X3
Analoge Eingänge
X4
Spannungsversorgung
X5
SUB-D Buchse 9-polig, RS 232 Schnittstelle
X6
Antennenanschluss
S1
DIP Schalter
12/24VDC PLUS
12/24VDC GND
X1 – X4: Steckbare Schraubklemmen
inst-lobix10 Technische Änderungen vorbehalten. 2006-09-15
X6
X1
11 12 13 14 15 16
S1
X2
X3
21 22 23 24
31 32 33
V 1.1
X5
X4
41 42 43
Seite
8
