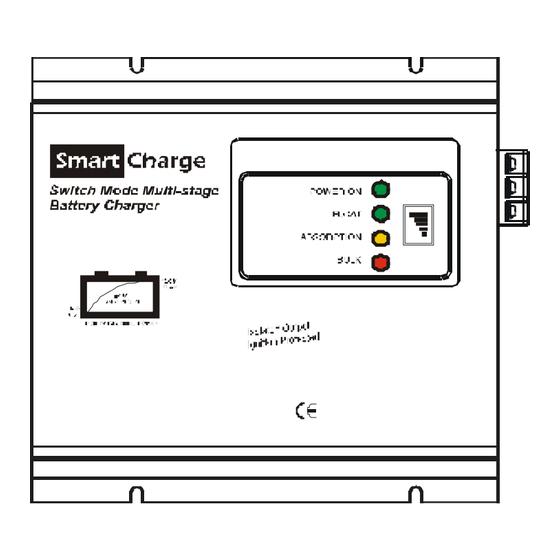

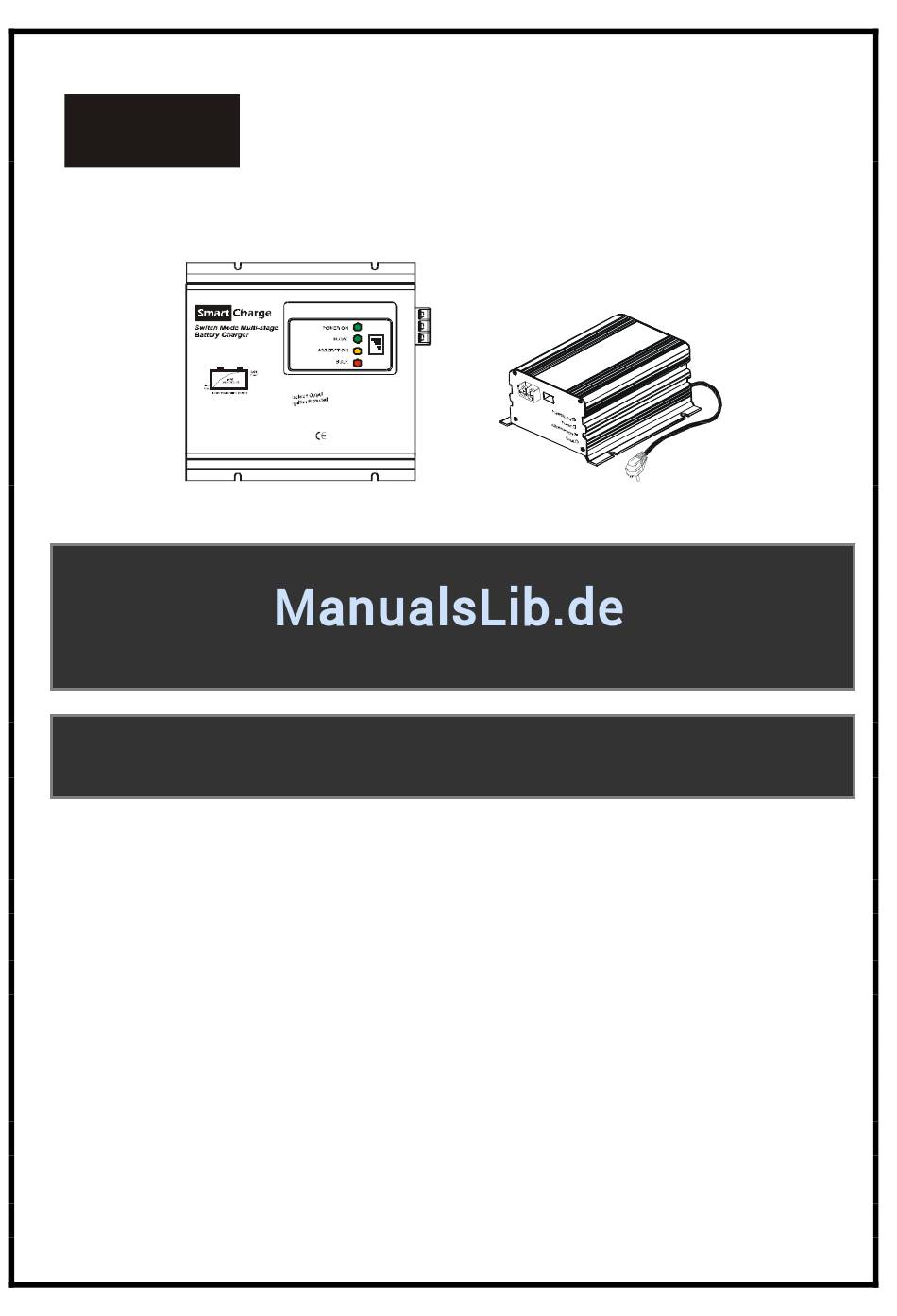

Smart
Charge
Switch Mode Multi-stage
Battery Charger
B A T T E R Y C H A R G E R & P O W E R S U P P L Y
BC-012-5APT, 8APT, 10APT, 15APT, 15AT, 20AT,
BC-012-25AT, 30AT, 40AT, 50AT, 60AT, 70AT
BC-024-5APT, 8APT, 10AT, 15AT, 20AT, 25AT, 30AT, 35AT
Switch Mode SMART BATTERY CHARGER
EN INSTRUCTION MANUAL – Page 2
Intelligentes Mehrstufen BATTERIELADEGERÄT
DE BEDIENUNGSANLEITUNG – Seite 9
Caricabatterie switching a quattro stadi
IT MANUALE ISTRUZIONI – Page 16
Switch Mode SMART BATTERI LADER
NO BRUKERVEILEDNING – Side 23
Switch Mode BATTERILADER
DK BRUGERVEJLEDNING – Side 30

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Smart Charge BC-024- 5APT

Inhaltszusammenfassung für Smart Charge BC-024- 5APT

  • Seite 1 Smart Charge Switch Mode Multi-stage Battery Charger B A T T E R Y C H A R G E R & P O W E R S U P P L Y BC-012-5APT, 8APT, 10APT, 15APT, 15AT, 20AT, BC-012-25AT, 30AT, 40AT, 50AT, 60AT, 70AT BC-024-5APT, 8APT, 10AT, 15AT, 20AT, 25AT, 30AT, 35AT Switch Mode SMART BATTERY CHARGER EN INSTRUCTION MANUAL –...
  • Seite 2 INSTRUCTION MANUAL Important Information! Thank you for purchasing the four-stage Smart Battery Charger. Please read this instruction manual carefully before operating the device. Keep this manual in a safe place for future reference. This instruction manual is part of the product. It must be handed over along with the device if it is passed on to a third party.
  • Seite 3 INSTRUCTION MANUAL Model: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Model: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Key to components (Fig 1) 1.
  • Seite 4 INSTRUCTION MANUAL Instruction and normal responses Operation as Smart Charger Connect the input cable to the DC source. Turn On the Power switch, the “POWER ON” LED lights up. This indicates the device is ready for charging. The “BULK” LED lights up. This means the battery charger is beginning at the stage of charging.
  • Seite 5 INSTRUCTION MANUAL Output Voltage Setting Table SW No. Battery Selector Float Voltage Power Supply 15.0 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 Output 30.0 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 Output Note: Dip-SW No. 1, 2 and 3 are switched off automatically (regardless it is on/off), when Dip-SW No. 6 is switched on.

  • Seite 6: Troubleshooting

    INSTRUCTION MANUAL Trouble shooting Status Possible cause Suggest remedy No AC input. Check the AC power source. Over temperature shutdown. Allow charger to cool down. No DC output or charger Bad contact of battery terminal. can’t startup Check the connection between charger and battery.

  • Seite 7: Specification

    INSTRUCTION MANUAL Specification Model BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Input Voltage 230~240VAC +/-10% 50Hz Bulk / Absorption Charging 14.2V / 14.6 V / 15.5V (selectable) Float Charging 13.2V / 13.5V / 13.8 V (selectable) Max. Output DC Current Max. Battery capacity 150AH 200AH 200AH...

  • Seite 8: Warranty

    INSTRUCTION MANUAL Specification BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- MODEL 5APT 8APT 10AT 15AT 20AT 25AT 30AT 35AT Input Voltage 200~240VAC +/-10% 50Hz or 100~120VAC +/-10% 60Hz Bulk / Absorption Charging 28.4V / 29.2 V / 31.0V (selectable) Float Charging 26.4V / 27.0V / 27.6 V (selectable) Max.
  • Seite 9 BEDIENUNGSANLEITUNG Garantie Die Garantie verfällt in dem Moment, in dem das Gerät nicht seiner Bestimmung nach verwendet wurde oder falsch in Betrieb genommen. Wird das Gerät missbraucht, modifiziert, nicht ordnungsgemäß eingesetzt oder installiert, physisch beschädigt, sowohl intern als auch extern beschädigt durch falsche Anwendung an ungeeigneten Orten erlischt die Garantie ebenfalls Wir sind nicht haftbar für Beschädigungen, weder direkt noch zufällig, speziell, wirtschaftliche- oder Folgeschäden hervorgerufen durch Fahrlässigkeit oder anderer Fehler.

  • Seite 10: Einzelteilebezeichnung (Fig 1)

    BEDIENUNGSANLEITUNG Modell: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Modell: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Einzelteilebezeichnung (Fig 1) 1.
  • Seite 11 BEDIENUNGSANLEITUNG Normalbetrieb Betrieb als Batterieladegerät (Booster) Eingangskabel an geerdete Wechselstrombuchse anschließen. Hauptschalter einschalten; die LED "POWER ON" geht an. Damit wird angezeigt, dass das Gerät für den Ladevorgang bereit ist. Die LED "Bulk-Spannung" geht an. Das bedeutet, das Ladegerät beginnt mit der 1. Phase des Ladevorgangs. Der Dip-Schalter für den Ladevorgang muss hier je nach Batterietyp entspr.
  • Seite 12 BEDIENUNGSANLEITUNG Tabelle Grenzspannungseinstellungen SW No. Batterietyp Float Spannung Stromversorgung 12V Ausgangs 15.0 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 Spannung 24V Ausgangs 30.0 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 Spannung Dip-Schalter SW 1, 2 und 3 werden automatisch ausgeschaltet (unabhängig von der Ein- /Aus-Stellung), Hinweis: wenn Dip-Schalter SW 6 auf OFF steht.

  • Seite 13: Fehlersuche

    BEDIENUNGSANLEITUNG Fehlersuche Status Mögliche Ursache Abhilfe Netzspannungsversorgung Es liegt keine Netzspannung an prüfen Keine Netzspannung Gerät wurde wegen Gerät abkühlen lassen. vorhanden, Überhitzung . abgeschaltet oder Ladegerät schaltet nicht Wackelkontakt an Anschlüsse zwischen Ladegerät denBatterieklemmen und Batterie prüfen. Kurzgeschlossener Ausgang. Netzspannung muss innerhalb Netzspannung ist zu gering.

  • Seite 14: Technische Daten

    BEDIENUNGSANLEITUNG Technische daten MODELL BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Eingangsspannung 200~240 VAC +/-10% 50Hz Hauptladung Bulk/Absorption 14.2V / 14.6 V / 14.8V Hauptladung Float 13.2V / 13.5V / 13.8 V Max Ladestrom Max. Batteriekapazität 120AH 150AH 200AH 300AH 350AH Ausgangsripple <...
  • Seite 15 BEDIENUNGSANLEITUNG Technische daten BC-024- BC-024- BC-024- BC-024- BC-024- BC-24-0 BC-024- BC-024- MODELL 5APT 8APT 10AT 15AT 20AT 25AT 30AT 35AT Eingangsspannung 200~240 VAC +/-10% 50Hz 28.4V / 29.2 V / 29.6V Hauptladung Bulk/absorption Hauptladung Float 26.4V / 27.0V / 27.6 V Max Ladestrom Max.
  • Seite 16 MANUALE ISTRUZIONI Informazioni importanti! Grazie per aver acquistato questo caricabatterie switching a quattro stadi. Leggete attentamente queste istruzioni prima di utilizzare l’apparecchio. Conservate il manuale d’uso in un posto sicuro. Questo manuale d’uso è parte del prodotto e va sempre conservato per possibili future consultazioni.
  • Seite 17 MANUALE ISTRUZIONI Modello: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Modello: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Indicatori e controlli (Fig 1) 1.
  • Seite 18 MANUALE ISTRUZIONI Istruzioni e operazioni di base Funzionamento come caricabatterie booster Collegate il cavo di ingresso alla fonte a corrente continua CC. Posizionate il tasto di accensione su ON; l’indicatore POWER ON si illumina. Ciò sta ad indicare che l’apparecchio è pronto per la ricarica. L’indicatore LED “BULK” si illumina. Ciò sta a significare che il caricabatteria ha iniziato il primo stadio di carica.
  • Seite 19 MANUALE ISTRUZIONI Tavola regolazione tensione d’uscita Selettore batteria Tensione float Alimentazione Tasto No. 15.0 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 uscita 30.0 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 uscita Nota: I tasti dip 1, 2 e 3 vengono automaticamente disinseriti (indipendentemente dal fatto che siano su ON oppure su OFF) quando il tasto dip 6 è...

  • Seite 20: In Caso Di Problemi

    MANUALE ISTRUZIONI In caso di problemi Stato Possibile causa Remedio suggerito Controllate la fonte di Nessun ingresso CA. alimentazione CA. Nessuna uscita CC Attendete il raffreddamento del Interruzione per sovratemperatura. caricabatterie. oppure il caricabatteri Cattivo contatto dei terminali della e non si Controllate il collegamento tra il batteria.
  • Seite 21 MANUALE ISTRUZIONI Caratteristiche Modello BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Tensione d’ingresso 200~240 Vca +/-10% 50Hz Ricarica Bulk / Absorption 14.2V / 14.6 V / 14.8V Ricarica Float 13.2V / 13.5V / 13.8 V Corrente di uscita massima CC Capacità massima batteria 150AH 200AH 200AH...
  • Seite 22 MANUALE ISTRUZIONI Caratteristiche BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- Modello 5APT 8APT 10AT 15AT 20AT 25AT 30AT 35AT Tensione d’ingresso 200~240 Vca +/-10% 50Hz Ricarica Bulk / Absorption 28.4V / 29.2 V / 29.6V Ricarica Float 26.4V / 27.0V / 27.6 V Corrente di uscita massima CC Capacità...
  • Seite 23 BRUKERVEILEDNING Innledning Smart batteriladere BC-serien er utstyrt med en 4-trinns booster og konstant tilførsel. Til forskjell fra tradisjonelle ladere, gir dette en mye raskere, mer presis og effektiv lading av opptil 100% av batterikapasiteten. Takket være det første trinnet (tidsstyrt lading). Dette bidrar til å...
  • Seite 24 BRUKERVEILEDNING Modell: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Modell: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Nøkkelkomponenter (Fig 1) 1.
  • Seite 25 BRUKERVEILEDNING Instruksjon og normale responser For bruk som Smart lader Forbind inngangskabelen til DC kilden. Skrur på hovedbryteren, «POWER ON» lyser opp. Dette angir innretningen er klar for å lade. «BULK» lampen lyser opp. Dette betyr at laderen begynner på det 1 trinn av å ladingen. Avhengig av batteritype, juster innstiller for å...

  • Seite 26: Tabell Innstilling For Utgangsspenning

    BRUKERVEILEDNING Tabell Innstilling for utgangsspenning Bryter Batteri velger Flytspenning Strømforsyning PÅ PÅ PÅ PÅ PÅ PÅ PÅ PÅ PÅ PÅ 15.0 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 Utgang 30.0 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 Utgang Anmerkning: Bryter Nr.
  • Seite 27 BRUKERVEILEDNING Feilsøking Status Mulig årsak Foreslå utbedring Ingen AC inngang. Sjekk AC tilførsel. Ingen DC Overtemperatur avstengning. Gi laderen tid til å avkjøle seg. utgang eller lader kan Dårlig kontakt av batteriterminal. Sjekk forbindelsen mellom starte lader og batteri. kortslutning. Behold inngangsspenning AC Inngangsspenning er for lav.
  • Seite 28 BRUKERVEILEDNING Spesifikasjon Modell BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Inngangsspenning 200~240VAC +/-10% 50Hz Bulk / Absorption lading 14.2V / 14.6 V / 15.5V (selectable) Float lading 13.2V / 13.5V / 13.8 V (selectable) Maksimal. Ut DC Strøm Maksimal batteri kapasitet 150AH 200AH 200AH 300AH...
  • Seite 29 BRUKERVEILEDNING Spesifikasjon BC-02 BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- Modell 5APT 8APT 10AT 15AT 25AT 30AT 35AT 20AT Inngangsspenning 200~240VAC +/-10% 50Hz Bulk / Absorption lading 28.4V / 29.2 V / 31.0V (selectable) Float lading 26.4V / 27.0V / 27.6 V (selectable) Maksimal.
  • Seite 30 BRUGERVEJLEDNING Vigtig information! Tak fordi De købte denne fire-trins batterilader. Læs venligst brugervejledningen, før De tager apparatet i brug. De bør gemme vejledningen til senere brug. Denne vejledning er en del af produktet, og skal følge dette. Introduktion BC batterilader serien er udstyret med en fire-trins booster, og konstant strøms ladning.
  • Seite 31 BRUGERVEJLEDNING Model: BC-012-15AT, 20AT, 25AT, 30AT, 40AT, 50AT, 60AT, 70AT Model: BC-024-10AT, 15AT, 20AT, 25AT, 30AT, 35AT B A T T E R Y C H A R G E R & P O W E R S U P P L Y Laderens udstyr (Fig 1) 1.
  • Seite 32 BRUGERVEJLEDNING Instruktion og normaldrift Drift som batterilader Tilslut tilledningen til en 230 V AC stikkontakt. Tænd for afbryderen, og ”POWER ON” lampen tænder. Dermed indikeres at laderen er klar. Hvis et batteri er tilsluttet vil ”BULK” lampen (rød) tænde. Dette betyder at laderen begynder opladningens 1.
  • Seite 33 BRUGERVEJLEDNING Tabel for spændingsindstilling SW No. Battery Selector Float Voltage Power Supply 14.8 14.6 14.2 13.8 13.5 13.2 13.8 13.5 13.2 Output 29.6 29.2 28.4 27.6 27.0 26.4 27.6 27.0 26.4 Output BEMÆRK: Dip-switch nr. 1, 2 og 3 slukkes automatisk (uanset om de er tændt eller slukket), når dip-switch nr.

  • Seite 34: Sikkerhedsanvisninger

    BRUGERVEJLEDNING Fejlfinding Problem Mulig årsag Løsning Ingen netspænding. Kontroller netspænding. Batteri er Overophedning. Lad apparatet køle. tilsluttet, og laderen Dårlig forbindelse. fungerer Efterse forbindelser mellem ikke. apparatet og batteriet. Udgang kortsluttet. Netspænding for lav. Kontroller netspænding. Opladning Ustabil Ladespænding forkert. Vælg korrekt indstilling.
  • Seite 35 BRUGERVEJLEDNING Specifikationer Model BC-12-10APT BC-12-15APT BC-12-15AT BC-12-20AT BC-012-25AT Input Voltage 200~240 VAC +/-10% 50/60Hz Bulk / Absorption Charging 14.2V / 14.6 V / 14.8V Float Charging 13.2V / 13.5V / 13.8 V Max. Output DC Current Max. Battery capacity 150AH 200AH 200AH 300AH...
  • Seite 36 BRUGERVEJLEDNING Specifikationer BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- BC-024- MODEL 5APT 8APT 10AT 15AT 20AT 25AT 30AT 35AT Input Voltage 200~240 VAC +/-10% 50/60Hz Bulk / Absorption Charging 28.4V / 29.2 V / 29.6V Float Charging 26.4V / 27.0V / 27.6 V Max.
