jokey Supersteam Quad Bedienungsanleitung Seite 9

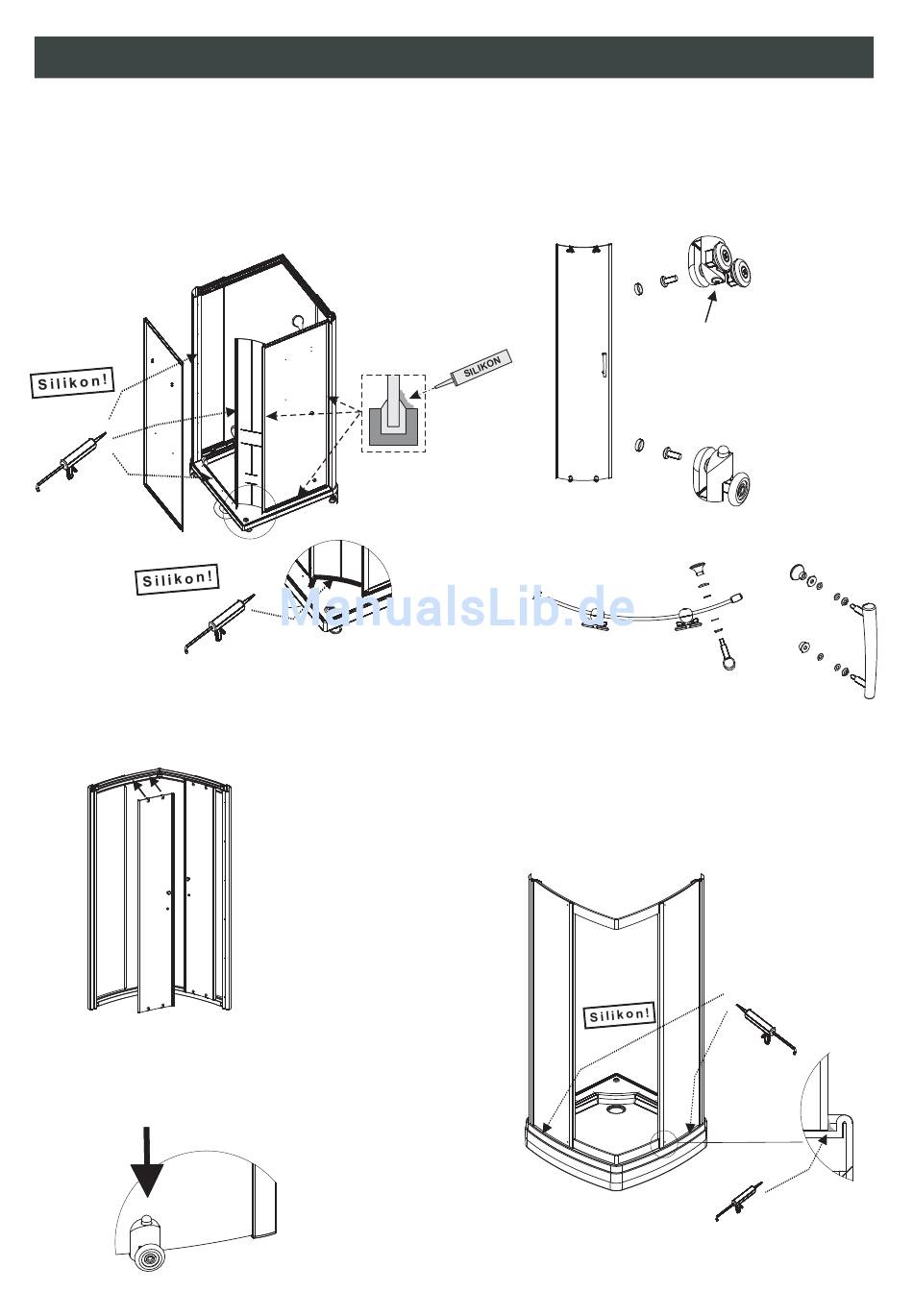

D.4 Verwenden Sie beim Einsetzen der rechten
Seitenwand 12 Blechschrauben 4 x 16 für die
Verbindungen zu den Aluminiumteilen und
4 Schrauben M4 x 16 mit je 2 Unterlegscheiben
+ Muttern für die Verbindung zur Duschtasse.
F. Einhängen der Türen
F.1 Hängen Sie die oberen Türrollen von innen
in die obere Laufschiene ein.
F.2 Drücken Sie die unteren Türrollen mit der Feder
nach unten und hängen Sie die unteren Türrollen
in die untere Laufschiene ein
E. Befestigen Sie die Kleinteile an den Glastüren.
(Türgriff, obere Türrollen, untere Türrollen, Dichtprofil)
Dichten Sie die beschichtete
Außenkante umlaufend
zusätzlich mit
Silikon ab
E.2
G. Dichten Sie den vorderen Aluminium - Rahmen im
Bereich der senkrechten Alu - Profile und der festen
Glaswände ab. Im Bereich der Türen sollte die
Duschtasse nicht mit Silikon abgedichtet werden,
so dass eventuell austretendes Wasser wieder in
Duschtasse zurückfliesen kann.
Vor dem Einhängen der Türen
Rollen in die höchste Position
bringen. Mit der Justierschraube
können Sie die Türen nach
dem Einhängen auch ausrichten
Achten Sie darauf, dass die Rinne beim
Silikonieren frei bleibt
Montage
9
