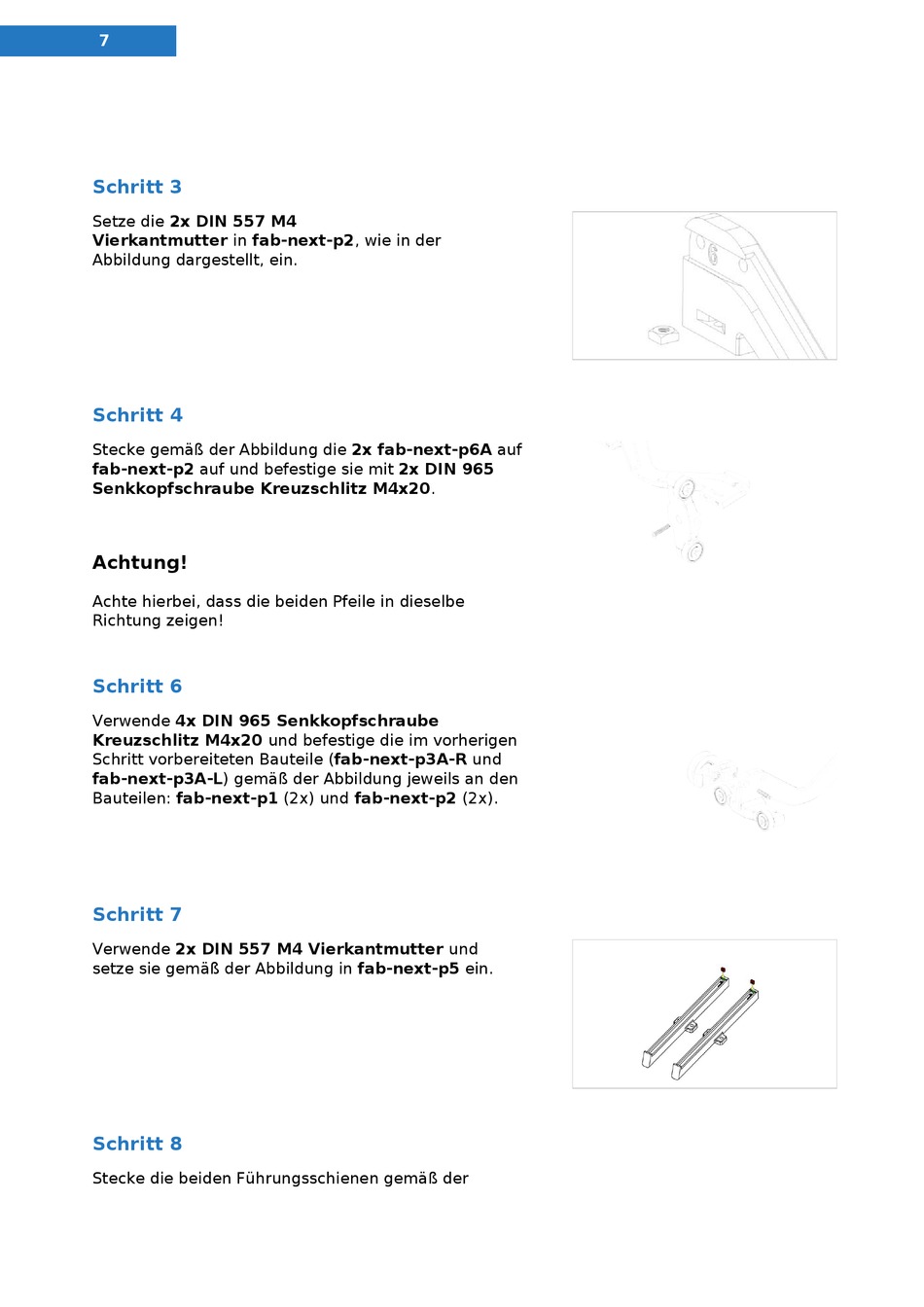

Montageanleitung
Schritt 3
Setze die 2x DIN 557 M4
Vierkantmutter in fab-next-p2, wie in der
Abbildung dargestellt, ein.
Schritt 4
Stecke gemäß der Abbildung die 2x fab-next-p6A auf
fab-next-p2 auf und befestige sie mit 2x DIN 965
Senkkopfschraube Kreuzschlitz M4x20.
Achtung!
Achte hierbei, dass die beiden Pfeile in dieselbe
Richtung zeigen!
Schritt 6
Verwende 4x DIN 965 Senkkopfschraube
Kreuzschlitz M4x20 und befestige die im vorherigen
Schritt vorbereiteten Bauteile (fab-next-p3A-R und
fab-next-p3A-L) gemäß der Abbildung jeweils an den
Bauteilen: fab-next-p1 (2x) und fab-next-p2 (2x).
Schritt 7
Verwende 2x DIN 557 M4 Vierkantmutter und
setze sie gemäß der Abbildung in fab-next-p5 ein.
Schritt 8
Stecke die beiden Führungsschienen gemäß der
