6

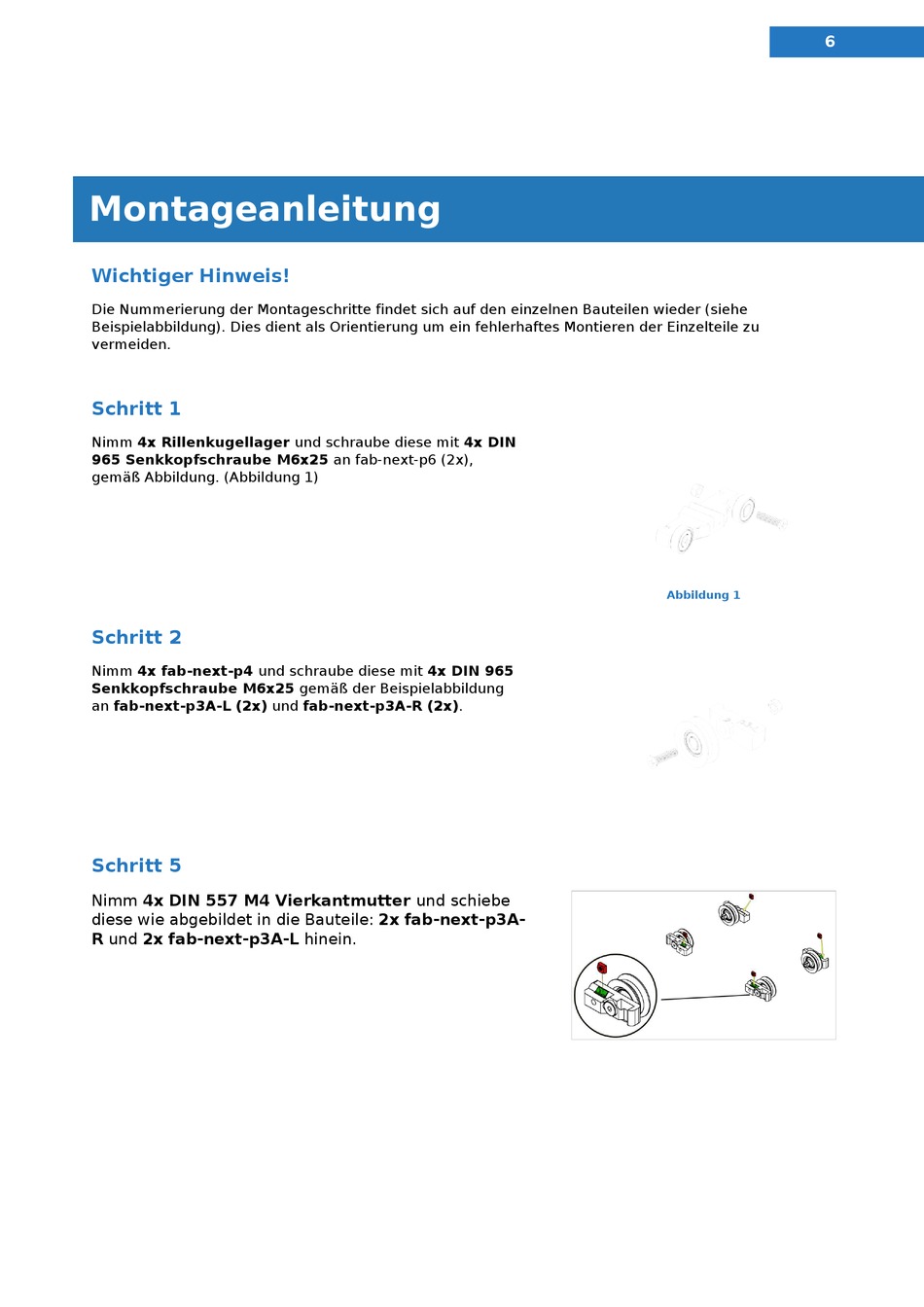

Montageanleitung
Montageanleitung
Wichtiger Hinweis!
Die Nummerierung der Montageschritte findet sich auf den einzelnen Bauteilen wieder (siehe
Beispielabbildung). Dies dient als Orientierung um ein fehlerhaftes Montieren der Einzelteile zu
vermeiden.
Schritt 1
Nimm 4x Rillenkugellager und schraube diese mit 4x DIN
965 Senkkopfschraube M6x25 an fab-next-p6 (2x),
gemäß Abbildung. (Abbildung 1)
Abbildung 1
Schritt 2
Nimm 4x fab-next-p4 und schraube diese mit 4x DIN 965
Senkkopfschraube M6x25 gemäß der Beispielabbildung
an fab-next-p3A-L (2x) und fab-next-p3A-R (2x).
Schritt 5
Nimm 4x DIN 557 M4 Vierkantmutter und schiebe
diese wie abgebildet in die Bauteile: 2x fab-next-p3A-
R und 2x fab-next-p3A-L hinein.
