VEAB Heat Tech ROBUST F Serie Montage- & Bedienungsanleitung Seite 4

ROBUST - F
Följande medföljer värmefläkten
• 1 st Montageanvisning.
• 1 st Skena för väggmontage av värmefläkt
• 2 st Golv-/väggkonsoler.

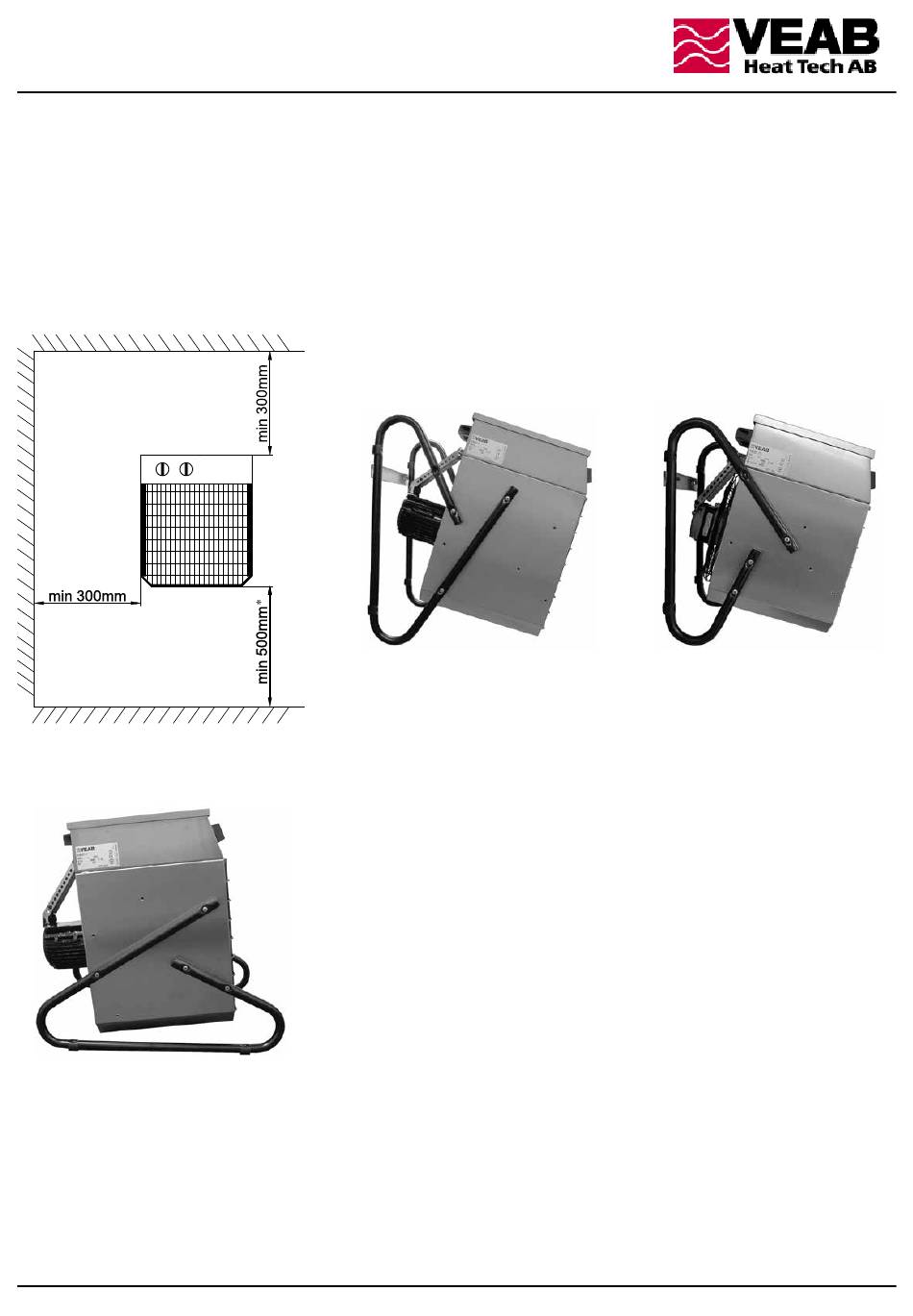

Mått och montage
Fast monterad värmefläkt
Flyttbar värmefläkt
* Vid extern styrning på Robust F måste min höjden från golv vara 1,8 meter (se sid 3).
Fast installation
Medföljande skena för väggmontage skruvas upp på väggen.
Fläkten häktas därefter på skenan och skruvas fast i nederkanten, kontrollera att den sitter säkert fast. Vid fast montage måste
en brytare med minst 3mm brytavstånd användas. Kontrollera värmefläktens dataskylt samt kopplingsschemat i locket, så att
installationen blir rätt. Installationen skall utföras av behörig installatör och enligt gällande föreskrifter.
4
