Gerätebeschrei bung

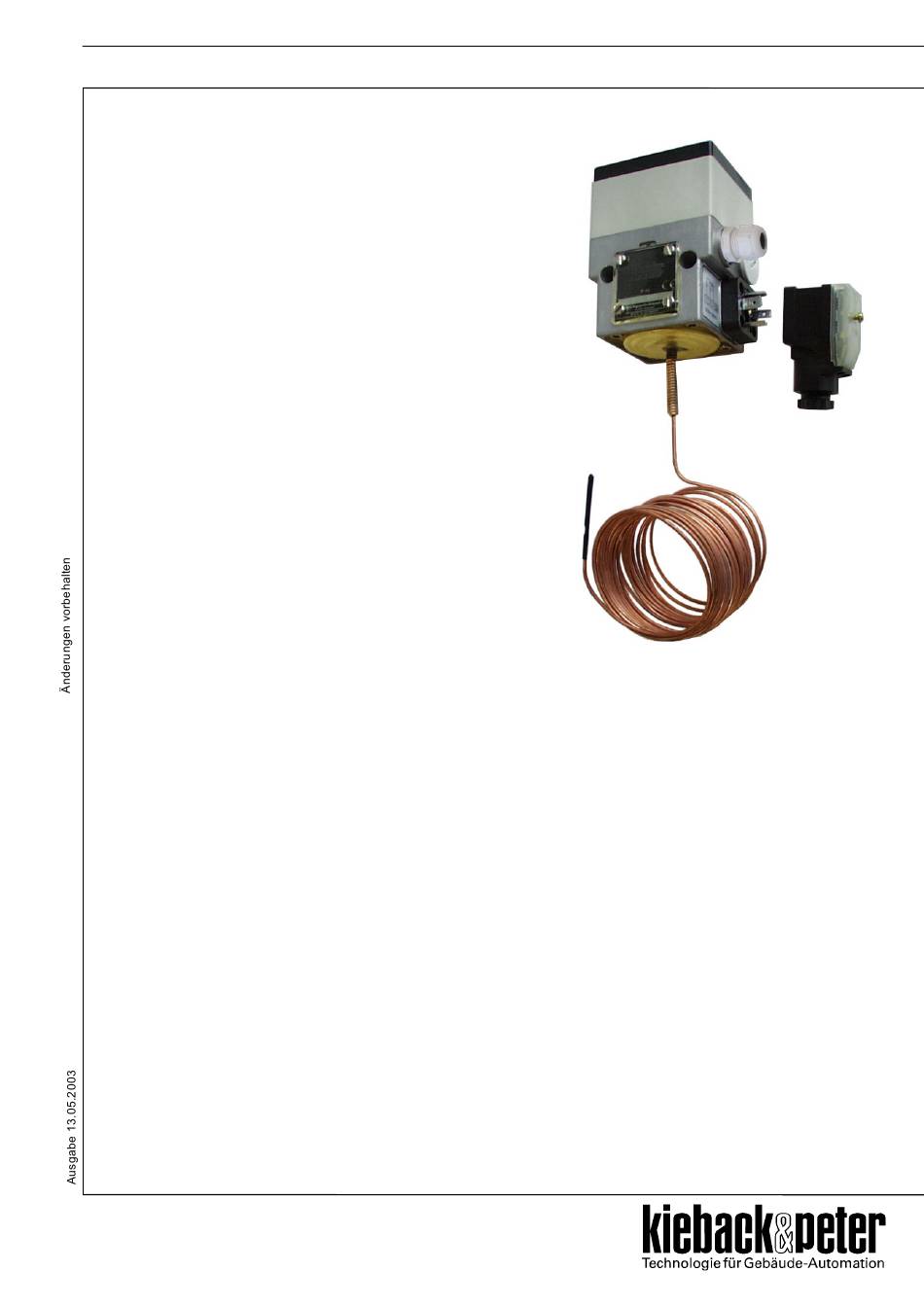

Stetiger Frostschutzwächter mit Begrenzerkontakt
zur großflächigen Temperaturüberwachung von Luft-
erhitzern in Lüftungs- und Klimaanlagen.
Die stetige Frostschutzsteuerung des FSM015 öffnet bei
Unterschreiten der Temperatur von 10°C zuerst das Heiz-
ventil.
Sinkt die Temperatur auf 4°C ab, wird über den nachge-
schalteten Begrenzerkontakt die Frostschutzfunktion der
Anlage ausgelöst.
Inhalt
Hinweise zur Gerätebeschreibung ...............................................................Seite 2
Sicherheitshinweise......................................................................................Seite 2
Qualifiziertes Fachpersonal..........................................................................Seite 2
Anwendung...................................................................................................Seite 3
Typ................................................................................................................Seite 3
Technische Daten ........................................................................................Seite 3
Funktion........................................................................................................Seite 3
Abmessungen ..............................................................................................Seite 4
Montage........................................................................................................Seite 4
Installation ....................................................................................................Seite 5
Anschlussprinzip ..........................................................................................Seite 6
Kieback & Peter
GmbH & Co KG
Tempelhofer Weg 50
D-12347 Berlin
Telefon 030 / 600 95-0
Telefax 030 / 600 95 164
Stetiger Frostschutzwächter mit Begrenzerkontakt FSM015
Technisches Datenblatt 1.10-42.343-01
