Kieback&Peter DKW801 Kurzanleitung

Gerätebeschreibung
Anwendung
Die Temperatur-Kapillarwächter DKW sind DIN-typgeprüft und dienen in
Rohrleitungen von Heizungs- und Lüftungsanlagen zur Überwachung und Begrenzung
von Temperaturen.
Typen
DKW801 Temperatur-Kapillarwächter 35..95°C, Schutzrohr 100 mm lang
DKW808 Temperatur-Kapillarwächter 0..35°C,
DKW821 Temperatur-Kapillarwächter 35..95°C, Schutzrohr 200 mm lang
Technische Daten
Ausgang 1 Wechsler; max. 230 V AC, 15 (8)A
Schaltdifferenz DKW808 = ca. 1K, DKW801/DKW821 = ca. 5 K
Schutzrohr Messing (vernickelt), max. Prüfdruck 20 bar, Ø 10 mm, G½,
Länge
Mess-System Kapillar-Mess-System
Zeitkonstante ca. 50 s in bewegtem Wasser
Umgebungstemp. max. 80°C am Schaltkopf
Fühlertemperatur maximal: Skalenendwert + 15%
Anschluss Schraubklemmen, max. 2,5 mm
Schutzart IP 43
Zertifizierungszeichen geprüft nach DIN EN 14597
Registernummer TW1186
Zubehör
Z7/10 für DKW801: Schutzrohr Nirostahl (1.4571), 100 mm lang,
Z7/12 für DKW808: wie vor, jedoch 120 mm lang
Z7/20 für DKW821: wie vor, jedoch 200 mm lang
Installation
Die Elektroinstallation mit dem Geräteanschluss darf
nur durch qualifiziertes Fachpersonal, z.B. durch den
Elektroinstallateur vorgenommen werden.
Gefahr
Hierbei sind die VDE-Bestimmungen und die örtlichen Vorschriften
einzuhalten.
Der Geräteanschluss erfolgt nach dem gültigen Anlagenschaltbild.
Schaltfunktion
Erreicht oder überschreitet die Temperatur den eingestellten Sollwert,
schaltet der Wechsler von Klemme 1 – 2 nach 1 – 3.
Sinkt die Temperatur um ca. 1 K (DKW808) oder um ca. 5 K (DKW801,
DKW 821) unter den Sollwert, schaltet der Wechsler wieder zurück.
Sollwerteinstellung
Der Sollwert wird an der Skala im Schaltgehäuse eingestellt.
Achtung Netzspannung 230 V!
Die Einstellung darf nur durch qualifiziertes Fachper-
sonal, z.B. durch den Inbetriebnahmetechniker an
Gefahr
einem spannungsfreien Temperatur-Kapillarwächter
wie folgt vorgenommen werden:
•
Netz ausschalten
•
Haube abnehmen (2 Schrauben)
•
Sollwert (Schaltpunkt) an der Einstellskala einstellen
•
Haube aufsetzen und festschrauben
•
Netz einschalten
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50
12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.de
DKW801, DKW808, DKW821 Temperatur-Kapillarwächter
Schutzrohr 120 mm lang
DKW801 = 100 mm
DKW808 = 120 mm
DKW821 = 200 mm
2
Ø 10 mm, G½, max. Prüfdruck 40 bar
Technisches Datenblatt 1. 1 0 - 4 3 . 3 0 3 - 0 1 - D E

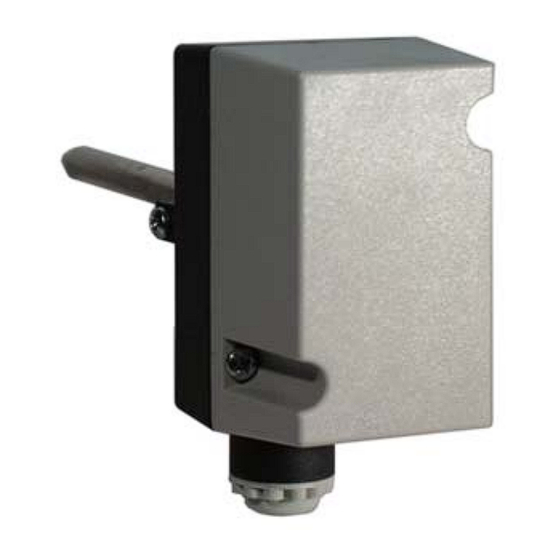

Abb. DKW801
Anschluss
ϑ
1 2 3
Abmessungen und Montage,
siehe Rückseite
A
DKW..
