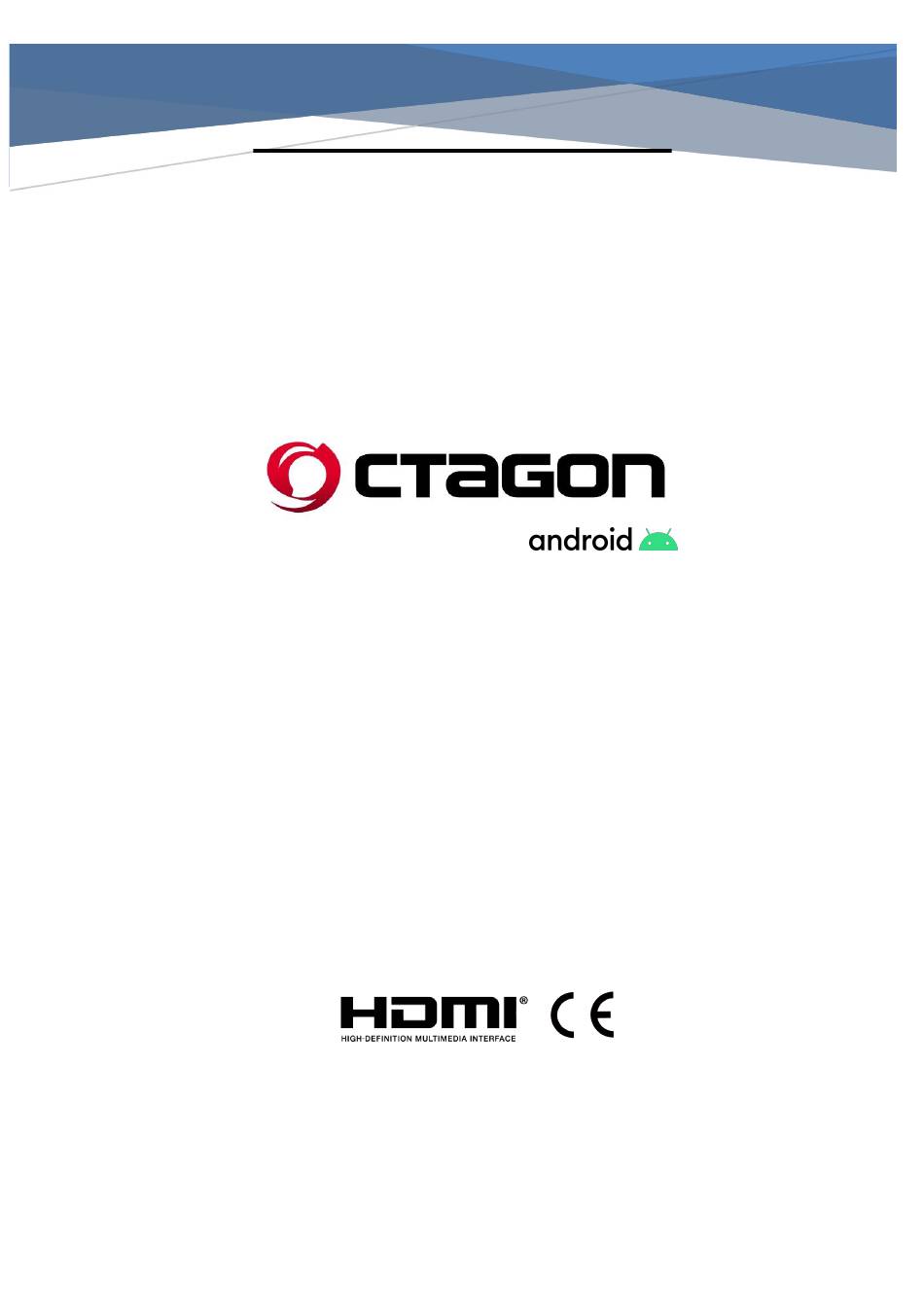

- Seite 1 Bedienungsanleitung Android UHD 4K TV Box Receiver / IPTV/ OTT Mediaplayer OCTAGON SPIRIT V2 4K www.octagon-germany.eu...
- Seite 2 4, Richten Sie Ihre Box ein und verbinden Sie sie mit Ihrem lokalen Netzwerk. LAN Kabel WiFi drahtlos Netzerk 5, Bitte richten Sie Ihre Box ein, um das wunderbare Erlebnis zu genießen. Was ist in der Box? (Lieferumfang) Octagon Receiver Fernbedienung HDMI Kabel Netzteil IR Empfänger...
- Seite 3 SICHERHEITSHINWEISE! Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch.. Vielen Dank, dass Sie sich für diesen Receiver entschieden haben! Zu Ihrer Sicherheit und damit Ihr Receiver zuverlässig funktioniert, nehmen Sie sich bitte die Zeit, diese Anleitung aufmerksam zu lesen, bevor Sie das Gerät anschließen und einschalten.
- Seite 4 Bitte beachten Sie, dass vor jeglichen Wartungs- oder Installationsmaßnahmen die Stromversorgung unterbrochen werden muss. Achten Sie darauf, dass das Stromkabel so platziert wird, dass es bei einem Notfall schnell von der Stromversorgung getrennt werden kann. - FRONTBLENDE (VORDERSEITE): LED status Anzeige ...
- Seite 5 FERNBEDIENUNG POWER STB: Receiver Ein- / Ausschalten Quelle Gerät (source) wählen Gruppen öffnen (aufrufen) Serien öffnen (aufrufen) VOD öffnen (aufrufen) Radio öffnen (aufrufen) YouTube öffnen (starten) Favoriten öffnen oder hinzufügen Stop Taste Play (Wiedergabe) und Pause Mute: Ton Ein- / Ausschalten Gehe zum vorherigen Menü...
- Seite 6 Spezifikationen Chipsatz Amlogic S905X3 CPU-Kerne Quad-core CPU-Architektur ARM Cortex A55 ARM Mali-450 Arbeitsspeicher 2GB DDR3 Flashspeicher 32GB Bluetooth HDMI HDMI2.0a TX, 4K 10bit UHD@60Hz up4096x2160px 1080p/i, 720p/i, 576p/i, 480p/i Netzwerk RJ45 10/100M Ethernet Interface Wi-Fi DualBand 2.4/5GHz 802.11a/b/g/n/ac MIMO 2 built-in antennas 1xUSB 3.0, 1xUSB 2.0 Anschllüsse AV, HDMI 2.0, USB 3.0, S/PDIF, LAN 10/100Mbit...
- Seite 7 Spezifikationen.........................5 Einrichtung..........................7 Launcher..........................11 Firmware manuell aktualisieren ..................12 Neue Firmware erinnern......................15 Private App-Installation und -Upgrade..................16 MeTV............................17...
- Seite 8 Einrichtung Dies ist der erste Bildschirm, den Sie sehen, wenn Sie den Empfänger einschalten. Sie müssen die „OK“-Taste der Fernbedienung 6 Sekunden lang drücken, um in den Kopplungsmodus zu gelangen (die LED auf der Fernbedienung blinkt). Wenn der Empfänger das Kopplungssignal der Fernbedienung empfangen hat, wird der Kopplungsbildschirm angezeigt.
- Seite 9 Einrichten der Internetverbindung über Ethernet. Oder wählen Sie „Netzwerk ändern“ für Wi-Fi.
- Seite 10 Nachdem die Internetverbindung hergestellt wurde, installiert der Receiver die grundlegenden Anwendungen und die Standardkonfiguration.
- Seite 12 Hauptmenü (Launcher) Durch langes Drücken der „OK“-Taste werden Ihnen weitere Funktionen angezeigt, z. B. Starten (öffnen) , Verschieben und Entferne aus den Favoriten. Drücken Sie das „+“-Symbol, Sie können dem Hauptmenü (Launcher) weitere Apps hinzufügen.
- Seite 13 Firmware manuell aktualisieren Einstellungen > Erweiterte Einstellungen > Systemaktualisierung ein. Wählen Sie eine Firmware aus und drücken Sie „OK“.
- Seite 14 Wählen Sie „JA“, um den Download zu starten. Nach Abschluss des Downloads werden Sie erneut aufgefordert, das Upgrade zu bestätigen.
- Seite 15 Wählen Sie „JA“, das Upgrade wird gestartet. Wenn das Upgrade abgeschlossen ist, wird es automatisch neu gestartet.
- Seite 16 Neue Firmware erinnern Wenn die neue Version der Firmware online ist, wird eine Meldung angezeigt. Wählen Sie „JA“, der Download und das Upgrade beginnen wie bei „Firmware manuell aktualisieren“. Private App-Installation und -Upgrade Öffnen Sie die App „Smart Upgrade“, es wird die private App-Liste angezeigt.
- Seite 17 Drücken Sie die „RECHTS“-Taste, Sie können eine Version zum Upgrade oder Downgrade auswählen.
- Seite 18 MeTV Drücken Sie die „RECHTS“-Taste. Wählen Sie „Von USB importieren“, um Portale von USB zu installieren. Wählen Sie „Vom Server importieren“, um Portale aus dem Internet zu installieren.
- Seite 19 Geben Sie „Portalcode“ ein, um die Portale zu installieren. Sie können das Portal auch manuell bearbeiten. WIFI Module: Wlan Standard :IEEE 802.11b/g/n Frequency Range:2.400GHz~2.497GHz(2.4GHz ISM Band) Number of Channels:2.4GHz CH1~CH14 Modulation:802.11b DQPSK,DBPSK CCK 802.11g/n:OFDM/64QAM 16QAM QPSK BPSK Output Power:802.11b/11Mbps:17±2dbm@EVM≤-15db 802.11g/54Mbps:15±2dbm@EVM≤-28db 802.11n/MCS7:14±2dbm@EVM≤-30db RX sensitivity: 802.11b/11Mbps:-85dbm 802.11g/54Mbps:-72dbm...
- Seite 20 RX sensitivity: 802.11a/54Mbps:-72dbm 802.11n HT20/MCS7:-69dbm 802.11n HT40/MCS7:-67dbm 802.11ac HT20/MCS8:-65dbm 802.11ac HT40/MCS9:-60dbm 802.11ac HT80/MCS9:-55dbm Maximum input level:802.11a/n/ac:-20dbm Maximum output level:802.11a/b/g/n/ac:20dbm Service OCTAGON Germany Buendtenaecker 2 D-79730 Murg Tel: 0049-(0)7763-704484 Fax: 0049-(0)7763-704483 E-Mail: info@octagon-germany.de Internet: www.octagon-germany.de Support: www.octagon-forum.eu WEEE-Reg.-Nr. DE 69966297 www.octagon-germany.eu...
- Seite 21 User manual Android UHD 4K TV Box Receiver / IPTV/ OTT Mediaplayer OCTAGON SPIRIT V2 4K www.octagon-germany.eu...
- Seite 22 Installation Guide 1,Connect your box to your TV with an HDMI cable 2,Connect your box to power using the power cord 3,Turn on your TV and switch to the correct HDMI input 4,Set-up your box and connect to your local network Wired Network Wireless Network 5,Please set up your box to enjoy the wonderful experience...
- Seite 23 CAUTION! To avoid the risk of electric shock, do not disassemble the receiver. There are no user-serviceable parts inside. Refer servicing to qualified service personnel. This receiver was manufactured in accordance with international safety standards. Please read the following precautions carefully. Safety Instructions and Precautions: Products are designed to operate safely when installed and used according to the product instructions and safety practices.the guidelines included in this document explain...
- Seite 24 - Cleaning • Unplug the receiver from the electrical outlet before cleaning • To remove dust, use a light damp cloth, without solvents - Ventilation • Do not place the receiver on furniture or carpets • Do not place any objects on top of the receiver •...
- Seite 25 - FRONT PANEL: LED status indicator Displays the current status of the receiver (red / green) Receiver of IR signals The sensor of the IR signals from remote control - REAR AND SIDES PANELS: USB 3.0 port USB 3.0 TF Card ...
- Seite 26 FERNBEDIENUNG Standby/On, Standby/Off To change source To open groups To open Series To open VOD To open Radio Open YouTube Open or add to favorite’s Stop Play or Pause Mute sound Go back to previous Press this key one time to run menu on screen Turn on the EPG (electronic program guide) Open live TV Back Home menu...
- Seite 27 Specifications Main Chipset Amlogic S905X3 CPU Cores Quad-core CPU Architecture ARM Cortex A55 ARM Mali-450 SDRAM 2GB DDR3 Storage 32GB Bluetooth HDMI HDMI2.0a TX, 4K 10bit UHD@60Hz up4096x2160px 1080p/i, 720p/i, 576p/i, 480p/i Ethernet RJ45 10/100M Ethernet Interface Wi-Fi DualBand 2.4/5GHz 802.11a/b/g/n/ac MIMO 2 built-in antennas 1xUSB 3.0, 1xUSB 2.0 Ports AV, HDMI 2.0, USB 3.0, S/PDIF, LAN 10/100Mbit...
- Seite 28 Specifications..........................24 Initialization..........................26 Launcher..........................29 Manual update firmware......................31 New firmware remind......................33 Private app installation and upgrade..................34 CLAP online TV........................35...
- Seite 29 Initialization This is the first screen you will see when power on the receiver, you need to press RCU “OK” button for 6 seconds to enter paring mode (RCU will blink the led). When receiver caught the RCU paring signal, it will show paring screen. After paring successful, it will show language selection menu.
- Seite 30 Setting internet connection by Ethernet Or selection “Change network” for Wi-Fi...
- Seite 31 After internet connected, receiver will install the basic applications and default configuration.
- Seite 32 Launcher Long press “OK” button will show you the more functions, like remove, move.
- Seite 33 Press “+” icon, you can add more apps into launcher.
- Seite 34 Manual update firmware Enter Settings > Extended settings > System Update Choose one firmware, press “OK” Choose “YES” to start downloading...
- Seite 35 After downloading finished, it will ask you again to confirm upgrade Choose “YES”, it will enter upgrading...
- Seite 36 When upgrading finished, it will reboot automatic. New firmware remind When new version firmware online, it will pop message Choose “YES”, it will start to download and upgrade same as “Manual update firmware”.
- Seite 37 Private app installation and upgrade Open “Smart Upgrade” app, it will show the private app list Press “RIGHT” button, you can choose one version to upgrade or downgrade...
- Seite 38 MeTV Press “RIGHT” button...
- Seite 39 Choose “Import from USB” to install portals from USB. Choose “Import from server” to install portals from internet. Enter “Portal code”, will install the portals. Also you can edit the portal by manual.
- Seite 40 WIFI Module: Wlan Standard :IEEE 802.11b/g/n Frequency Range:2.400GHz~2.497GHz(2.4GHz ISM Band) Number of Channels:2.4GHz CH1~CH14 Modulation:802.11b DQPSK,DBPSK CCK 802.11g/n:OFDM/64QAM 16QAM QPSK BPSK Output Power:802.11b/11Mbps:17±2dbm@EVM≤-15db 802.11g/54Mbps:15±2dbm@EVM≤-28db 802.11n/MCS7:14±2dbm@EVM≤-30db RX sensitivity: 802.11b/11Mbps:-85dbm 802.11g/54Mbps:-72dbm 802.11 n HT20/MCS7:-70dbm 802.11n HT40/MCS7:-66dbm Wlan Standard :IEEE 802.11a/n/ac 2x2 Wifi compliant Frequency Range:4.900GHz~5.845GHz(5.0GHz ISM Band) Number of Channels:5.15 GHz ~5.25 GHz(36,40,44,48) 5.25 GHz ~5.35 GHz(52,56,60,64)
- Seite 41 RX sensitivity: 802.11a/54Mbps:-72dbm 802.11n HT20/MCS7:-69dbm 802.11n HT40/MCS7:-67dbm 802.11ac HT20/MCS8:-65dbm 802.11ac HT40/MCS9:-60dbm 802.11ac HT80/MCS9:-55dbm Maximum input level:802.11a/n/ac:-20dbm Maximum output level:802.11a/b/g/n/ac:20dbm Service OCTAGON Germany Buendtenaecker 2 D-79730 Murg Tel: 0049-(0)7763-704484 Fax: 0049-(0)7763-704483 E-Mail: info@octagon-germany.de Internet: www.octagon-germany.de Support: www.octagon-forum.eu WEEE-Reg.-Nr. DE 69966297 www.octagon-germany.eu...
