Verwandte Anleitungen für Octagon SX 88
Inhaltszusammenfassung für Octagon SX 88

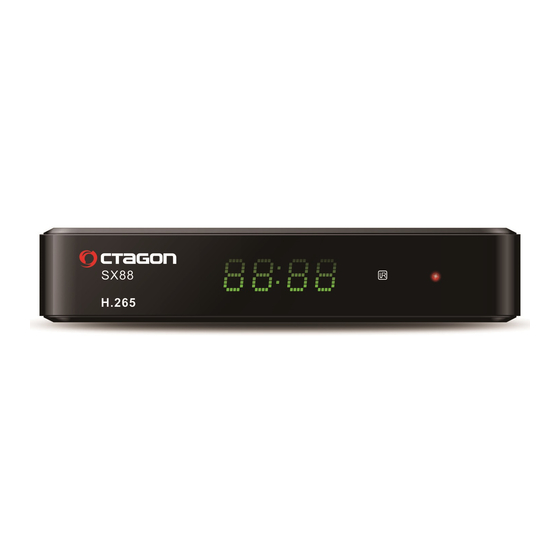

- Seite 1 Bedienungsanleitung Digital DVB-S / S2 HDTV H.265 Receiver / IPTV / OTT Mediaplayer OCTAGON SX 88 www.octagon-germany.eu...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE! Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch.. Vielen Dank, dass Sie sich für diesen Satelliten-Receiver entschieden haben! Zu Ihrer Sicherheit und damit Ihr Receiver zuverlässig funktioniert, nehmen Sie sich bitte die Zeit, diese Anleitung aufmerksam zu lesen, bevor Sie das Gerät anschließen und einschalten. - Seite 3 - FRONTBLENDE (VORDERSEITE: Frontdisplay / time display Sendernummer oder Uhrzeit werden angezeigt. LED status Anzeige Zeigt Betrieb oder Standby am (grün/ rot) Infrarot Empfänger IR Sensor befindet sich auf der rechten Seite. - GERÄTE RÜCKSEITE & SEITLICH: ...
- Seite 4 FERNBEDIENUNG...
- Seite 5 TASTE FUNKTION TASTE FUNKTION Power: SAT-Receiver Ein- Sender auf/ab wechseln + PAGE - /Ausschalten Zahlentasten: Direkte Eingabe Mute: Ton Ein- / Ausschalten 0 ~ 9 von Sendernummern und Zahlen Audio: Tonspur einstellen Satellit auswählen AUDIO Hauptmenü öffnen Menü Fenster schliessen MENU EXIT Zeigt die Senderliste an.
-
Seite 6: Installation
- INSTALLATION Anschluss der Satelliten Antenne Antennenkabel mit LNB IN verbinden. Anschluss an das TV-Gerät HDMI Kabel mit TV verbinden. - START: Erste Schritte Verbinden Sie Stromkabel mit dem Netz und schalten Sie Ihr Receiver mit Fernbedienung ein. Sprachauswahl und Programmsuchlauf wählen Sie Ihre Sprache und starten Sie einen Programmsuchlauf. - Seite 7 Unicable Für Unicable Einstellungen klicken Sie auf LNB Freq. und wählen Unicable aus. Nach dem Suchlauf können Sie die gefundenen Sender sortieren. Gehe zu Menü Kanal Editor: (Passwort 0000) Kanal Editor Mit den im Bild unten angezeigten Funktionstasten können Sie die Sortierung vornehmen. Audio/Video Einstellungen Einstellungen wie Auflösung, Format, Seitenverhältnis uvm.
- Seite 8 - Passwort (Kindersicherung) Werksseitig Passwort 0000. Master Passwort 0088. - EPG - Elektronischer Programmführer Drücken Sie die EPG Taste, während Sie einen TV Kanal schauen. Das EPG Menü wird angezeigt. Das EPG Menü besteht aus Kanalinformationen, Informationen zu den Sendungen sowie einem Symbol für gegebenfalls verfügbare Zusatzinformationen zur Sendung.
- Seite 9 - Software update (Firmware update) Software updates finden Sie auf Homepage: http://www.octagon-germany.eu oder direkt im Receiver Menü (Online update) Service OCTAGON Germany Buendtenaecker 2 D-79730 Murg Tel: 0049-(0)7763-704484 Fax: 0049-(0)7763-704483 E-Mail: info@octagon-germany.de Internet: www.octagon-germany.de Support: www.octagon-forum.eu WEEE-Reg.-Nr. DE 69966297...
-
Seite 10: Technische Daten
RCAx2(L/R), DIGITAL OUT Volume support No limited USB2.0 x 2 Data formats supported MP3, WMA, JEPG, BMP, AVI, MKV and others Stromversorgung (Netzteil) 100~240V 50/60Hz (external power supply) to 12v DC Netzteil Verbrauch im Betrieb Verbrauch in STBY Modus <0.5W www.octagon-germany.eu www.octagon-forum.eu... - Seite 11 User manual Digital DVB-S / S2 HDTV H.265 Receiver / IPTV / OTT Mediaplayer OCTAGON SX 88 www.octagon-germany.eu...
- Seite 12 CAUTION! To avoid the risk of electric shock, do not disassemble the receiver. There are no user-serviceable parts inside. Refer servicing to qualified service personnel. This receiver was manufactured in accordance with international safety standards. Please read the following precautions carefully. Safety Instructions and Precautions: - Power supply network connection (100-240V ~ 50/60Hz) •...
- Seite 13 - FRONT PANEL: Digital channel / time display Displays the current channel number or time (depending on the menu setting) LED status indicator Displays the current status of the receiver (red / green) Receiver of IR signals The sensor of the IR signals from remote control - REAR AND SIDES PANELS: ...
- Seite 14 REMOTE CONTROL...
- Seite 15 Button Function Button Function On/Off STB power supply Change channel + or - + PAGE - Mute 0 ~ 9 Direct input channel number Choose audio Call satellites list AUDIO Show Main menu Exit to last menu MENU EXIT Perform action For move in menu LEFT/RIGHT ←...
- Seite 16 - INSTALLATION Connection antenna Connect your dish to LNB IN Using HDTV cable For digital television, it is recommended to connect using an HD cable. In case the TV has an input HD connector, it is advisable to use it to get a better image quality. Using RCA cable If no HD input on your TV-set, then can connect STB to TV-set using the RCA cable.
- Seite 17 ... when the search is over, you will see a list of the channels found. Unicable SX 88 support Unicable LNB, you can go to Installtion menu for the setting if you connect to unicable LNB After searching, you can edit the channel list if you want.
- Seite 18 To enter the program, press the EPG button on the remote control. There are 2 options for displaying the TV guide: vertical and horizontal. - Mediaplayer SX 88 allows you to play high-quality media files on USB or on the local network using SAMBA or DLNA. - DLNA SX 88 Allows you to work with DLNA, for this there is no need to make any special settings: DLNA function is enabled and works constantly.
- Seite 19 To connect to the network, Denys H.265 is equipped with an Ethernet LAN port, and also supports the connection of external USB-WiFi or USB-3G adapters. - Software update Software updates for SX 88, can be found on the Internet, at: http://www.octagon-germany.eu in the receiver menu:...
-
Seite 20: Technical Specifications
TECHNICAL SPECIFICATIONS Frequency range 950 ~ 2400MHz Input level -80 ~ -20dBm Tuner Modulation DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, (QPSK) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (8PSK), 16APSK, 32APSK Decoder format MPEG2/4, H.264, H265, AVS, AVS plus, JPEG/MJPEG HD Picture resolutions... - Seite 21 Data formats supported MP3, WMA, JEPG, BMP, AVI, MKV and others Power adapter 100~240V 50/60Hz (external power supply) to 12v DC Maximum energy Power supply consumption Energy consumption in <0.5W STBY mode www.octagon-germany.eu www.octagon-forum.eu...
