Inhaltszusammenfassung für Youngman BoSS Clima
- Seite 1 BoSS Clima mit BoSS AGR-System und Arretierung Geländer Aluminium-Fahrgerüst mit Kletterrahmen 1450/850 ANLEITUNG Ausgabe: April 2010...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit zuerst Sicherheitscheckliste Stücklisten Aufbau und Abbauabfolge Bordbretter Ortsfeste und mobile Ausleger BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung... -
Seite 3: Sicherheit Zuerst
Regeln (Deutschland). Wenn Sie weitere Informationen, Hinweise zur Konstruktion, zusätzliche Anleitungen oder sonstige Hilfe bei diesem Produkt benötigen, wenden Sie sich an Youngman unter +44 (0)1621 745900 oder per E-Mail an sales@youngmangroup.com ZULASSUNGEN Das BoSS Clima Aluminium-Gerüstsystem wurde nach EN 1004: 2004 Klasse 3 getestet und zugelassen. -
Seite 4: Sichere Verwendung
Hebezeug (z. B. starkes Seil) und geeignetem Knoten (z. B. Webeleinenstek) sowie immer innerhalb der Standfläche des Gerüsts hochgezogen werden. Aufgebaute Fahrgerüste dürfen nicht mit einem Kran oder einer anderen Hebevorrichtung angehoben werden. BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung... - Seite 5 Sicherheit zuerst AUSLEGER/BALLAST Ausleger und Ballastgewichte stets – wenn vorgegeben – montieren. Die Stücklisten zeigen die empfohlene Stabilisierung. Ist die Bodenfreiheit für Ausleger u. U. eingeschränkt, wenden Sie sich an Ihren Händler. Ballast muss aus solidem Material (d. h. kein Wasser oder loser Sand) bestehen und darf einzelne Füße nicht überlasten.
-
Seite 6: Verwendung
Material tragen. Fahrgerüste sind nicht zum Aufhängen ausgelegt – weitere Hinweise erhalten Sie von Ihrem Händler. Keine Kisten, Leitern oder andere Objekte auf dem Gerüst verwenden, um zusätzliche Höhe zu gewinnen BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung... - Seite 7 Abständen von 4 m anzubringen. Weitere Informationen über das Verankern eines Gerüsts erhalten Sie von Ihrem Händler oder von Youngman. WARTUNG – LAGERUNG – TRANSPORT Alle Gerüstbauteile und deren Teile sind regelmäßig auf Beschädigungen, insbesondere an den Gelenken zu...
- Seite 8 Sicherheit zuerst BoSS Multiguard Seitenschutz Querbord Längsbord Durchsteigsklappe Rahmen mit 8 Sprossen Ausleger Fahrrolle Verstellbare Bein Rahmen mit 4 Sprossen BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung...
-
Seite 9: Sicherheitscheckliste
Sicherheitscheckliste Fahrgerüste – AGR-Verfahren CHECKLISTE Alle Sicherheitsklauen und -verriegelungen vor der Errichtung auf einwandfreie Schließfunktion prüfen Gerüstbauteile vor Errichtung inspizieren Gerüst vor Verwendung inspizieren Gerüst senkrecht und waagerecht im Lot Fahrrollen arretiert und Fußspindeln korrekt eingestellt Diagonalen montiert Ausleger wie vorgesehen montiert Belagbühnen eingesetzt und Verriegelungen eingerastet Bordbretter eingesetzt... - Seite 10 Stückliste – 1450 BoSS Cam-Lock AGR mit Clima - 1450mm Breite x 1,8 & 2,5 m lang BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung...
-
Seite 11: Stücklisten
950 kg – 548 kg = 402 kg maximal zulässige Belastung Gesamtgewicht Eigengewicht (Benutzer, Werkzeuge und Material). Für größere Höhen und Belastungen Youngman kontaktieren. GERÜSTBELASTUNG Bei einem 1450er Gerüst kann eine Gerüstlage aus einer einzigen Belagbühne oder zwei Belagbühnen nebeneinander bestehen. -
Seite 12: Mobile Ausleger
Winkel für Ausleger bei 1450er GERÜST 90° 1450er Gerüst, doppelte Breite – Maß X Gerüstfeldlänge Gerüstfeldlänge 1,8 m 2,5 m X= 3351 X= 3629 SP10 X= 4789 X= 5100 SP15 X= 5520 X= 5838 BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung... - Seite 13 Stückliste – 850 BoSS AGR-Seitenschutz mit Arretierung für Clima – Breite 850 mm x Länge 1,8 bzw. 2,5 m youngmangroup.com...
- Seite 14 Geländer für alle Gerüstlagen. Bei der Verwendung von Gerüstlagen als Arbeitsboden und zur Lagerung von Material sind Bordbretter hinzuzufügen. Nach EN 1004 sind Gerüstlagen alle 4,2 m erforderlich. Bei diesen Maßen wird diese Anforderung überschritten. 13 BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung...
-
Seite 15: Mobiles Auslegerkit
Stückliste 850er Gerüste BALLAST: Innen-/Außenbereich 850er Gerüste benötigen keinen Ballast bei Verwendung von Auslegern wie in der Tabelle auf Seite 12. MOBILE AUSLEGER Anstelle von SP15 Teleskopauslegern können – wie nachfolgend beschrieben – mobile MP16 Ausleger verwendet werden. Mobile Auslegerkits umfassen: Mobiles Auslegerkit MP16 Mobiler Ausleger Ø... -
Seite 16: Aufbau Und Abbauabfolge
6 Sprosse 2 Sprosse Bei einem Gerüst mit allen 3 Rahmenhöhen zuerst mit 4-Sprossen-Rahmen an der Basis beginnen, dann mit 6-Sprossen-Rahmen fortfahren und oben 8-Sprossen-Rahmen aufstecken. Siehe Stückliste für weitere Einzelheiten. 15 BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung... - Seite 17 Aufbauablauf AGR-System AUFBAU FÜR 850ER UND 1450ER GERÜSTE Youngman empfiehlt, ein BoSS Gerüst von zwei Personen aufbauen zu lassen. Ab einer Höhe von 4 m werden mindestens zwei Personen benötigt. Gerüst nur inwendig besteigen. Aufbau stets an der Gerüstbasis mit Rahmen mit der kleinsten Höhe beginnen:...
- Seite 18 Zweiten Seitenrahmen, wie abgebildet, anordnen und anderes Ende des Längsriegels am Holm direkt über der unteren Sprosse montieren. Zweiten Längsriegel auf den unteren Sprossen auf der anderen Seite der Rahmen montieren, um das Gerüst quadratisch auszurichten. BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung...
- Seite 19 Aufbauablauf 2 zusätzliche Seitenrahmen montieren und prüfen, ob die Federstecker eingerastet sind. 2 Diagonalen (blau) in gegenüberliegenden Richtungen von der 2. Sprosse zur 6. Sprosse auf der gegenüberliegenden Seite montieren. Rahmen mit Wasserwaage auf senkrechte und waagerechte Ausrichtung überprüfen und ggf. Fußspindeln einstellen. WICHTIG –...
- Seite 20 Belagbühne auf der 8. Sprosse neben der Belagbühne mit Durchstieg montieren. Die Gerüstlage ist jetzt vollständig aufgebaut. Auf dem Seitenrahmen direkt unter der Klappe inwendig nach oben steigen. Falls vorhanden, vorübergehend montierte Belagbühne von den untersten Sprossen entfernen. BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung...
- Seite 21 Aufbauablauf HINWEIS: Die folgenden Abbildungen zeigen das Gerüst zur besseren Übersicht ohne Ausleger. Zwei zusätzliche Seitenrahmen montieren. 2 weitere AGRs an den Seitenrahmen mit den oberen Klauen auf der 20. Sprosse montieren. Belagbühne mit Durchstieg auf der 16. Sprosse mit der Klappe direkt über der unteren montieren. Belagbühne auf der 16.
- Seite 22 Aufbauablauf Weiterhin paarweise Seitenrahmen bzw. AGRs hinzufügen und Belagbühnen, wie in den vorherigen Schritten abgebildet, hinzufügen. 21 BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung...

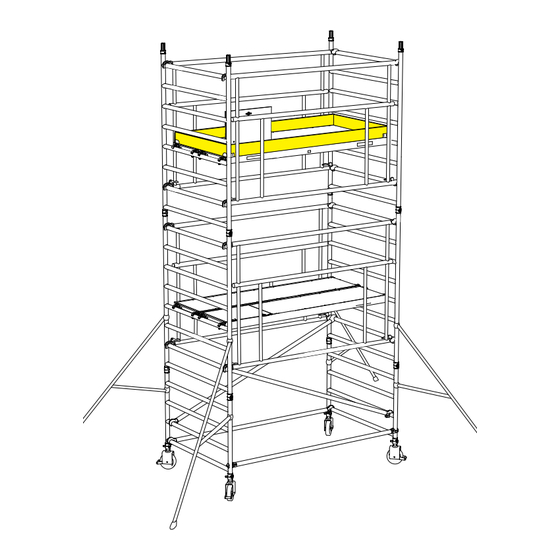

- Seite 23 Aufbauablauf Bordbretter montieren (siehe Anleitung auf Seite 27). Das Gerüst ist jetzt vollständig aufgebaut. Abbauabfolge Zum Abbau des Gerüsts Aufbauabfolge umgekehrt ausführen. Arretierungen auf der Unterseite des AGB-Seitenschutzes entriegeln und dann AGR vom Seitenrahmen abheben. youngmangroup.com...
-
Seite 24: Bordbretter
(A) ausrichten. Auf der anderen Seite des Arbeitsbodens Halterung wie bei (B) ausrichten. Bordbretter mit einer Stärke von 25 mm in die Vertiefungen in der Bordbretthalterung einsetzen. Längsbord Querbord Bordbretthalterung Klaue Belagbühne Sprosse 23 BoSS Clima mit BoSS AGR-System und Arretierung Geländer Anleitung... -
Seite 25: Ortsfeste Und Mobile Ausleger
Ortsfeste und mobile Ausleger Fahrgerüste – AGR-Verfahren AUSLEGER Einen Ausleger an jeder Ecke des Gerüsts, wie abgebildet, anbringen. Auslegerfüße müssen gleichen Abstand haben, um ein Quadrat zu bilden. Die Teleskopausleger SP10 und SP15 sind stets vollständig auszuziehen. Untere Klemme so anordnen, dass der untere Arm so horizontal wie möglich ist. - Seite 26 Weitere Informationen über dieses oder andere Produkte bzw. Dienstleistungen erhalten Sie über: Youngman Group Ltd Youngman ist ein The Causeway, Maldon, Mitglied von: Essex, CM9 4LJ, Großbritannien t +44 (0)1621 745900 f +44 (0)1621 859845 e sales@youngmangroup.com youngmangroup.com...
