Anschluss
Verbindung
Stromversorgung und Lautsprecher
Reserviert für zukünftige Verwendung
Identifizierung der Leitungen
Funktion der
Leitungs-
Leitung
farbe
Stromversorgung (+)
Gelb
Masse (-)
Schwarz
Zündung
Rot
Verstärker ein
Blau/Weiß
Stumm
Braun/Weiß
Lautsprecher –
Weiß
Zone 1 links (+)
Lautsprecher –
Weiß/schwarz
Zone 1 links (-)
Lautsprecher –
Grau
Zone 1 rechts (+)
Lautsprecher –
Grau/schwarz
Zone 1 rechts (-)
Lautsprecher –
Grün
Zone 2 links (+)
Lautsprecher –
Grün/schwarz
Zone 2 links (-)
Lautsprecher –
Violett
Zone 2 rechts (+)
Lautsprecher –
Violett/
Zone 2 rechts (-)
schwarz
Herstellen der Stromversorgung
Beim Verbinden des Radios mit der Stromversorgung müssen
Sie beide Stromleitungen verbinden. Die gelbe Stromleitung
wird direkt mit der Batterie oder mit einem 15-A-Trennschalter
verbunden. Dadurch wird das Radio mit Strom versorgt.
Außerdem wird eine konstante Bereitschaftsspannung für die
Standby-Einspeisung ermöglicht. Die rote Signalleitung wird
über die Zündung oder einen anderen manuellen Schalter zum
Ein- und Ausschalten des Radios mit derselben Batterie
verbunden.
Wenn Sie die rote Leitung nicht zur Zündung oder zu einem
anderen manuellen Schalter führen, können Sie die gelbe
Leitung mit der roten verbinden und sie dann mit dem
Pluspol (+) der Batterie verbinden. Bauen Sie eine Sicherung in
die rote Leitung ein.
Falls eine Verlängerung der gelben Strom- und der schwarzen
Masseleitungen erforderlich ist, verwenden Sie Leitungen nach
2
2,08 mm
(AWG 14). Verwenden Sie bei Verlängerungen von
mehr als 1 m (3 Fuß) Leitungen nach 3,31 mm
2
Hinweise
Diese Leitung wird mit einer
konstanten 12-V-Gleichstrom-
quelle mit einer Kapazität von
15 A verbunden.
Diese Leitung wird zum Ein- und
Ausschalten des Geräts mit
einer getrennt geschalteten 12-
V-Gleichstromverbindung
verbunden, z. B. einem
Zündungsbus. Falls Sie keine
geschaltete 12-V-Gleichstrom-
verbindung verwenden, müssen
Sie diese Leitung mit derselben
Quelle wie die gelbe Leitung (für
die Stromversorgung)
verbinden.
Diese Leitung wird nur
verbunden, wenn an ZONE 3
und SUB OUT (optional) ein
externer Verstärker genutzt wird.
Wenn diese Leitung mit der
Masse verbunden ist, wird das
Audio stumm geschaltet oder
die Eingabe auf AUX2 verlegt.
Dies kann über das Einstel-
lungsmenü konfiguriert werden.
2
(AWG 12).
Falls eine Verlängerung der roten Signalleitung erforderlich ist,
verwenden Sie Leitungen nach 0,33 mm
1

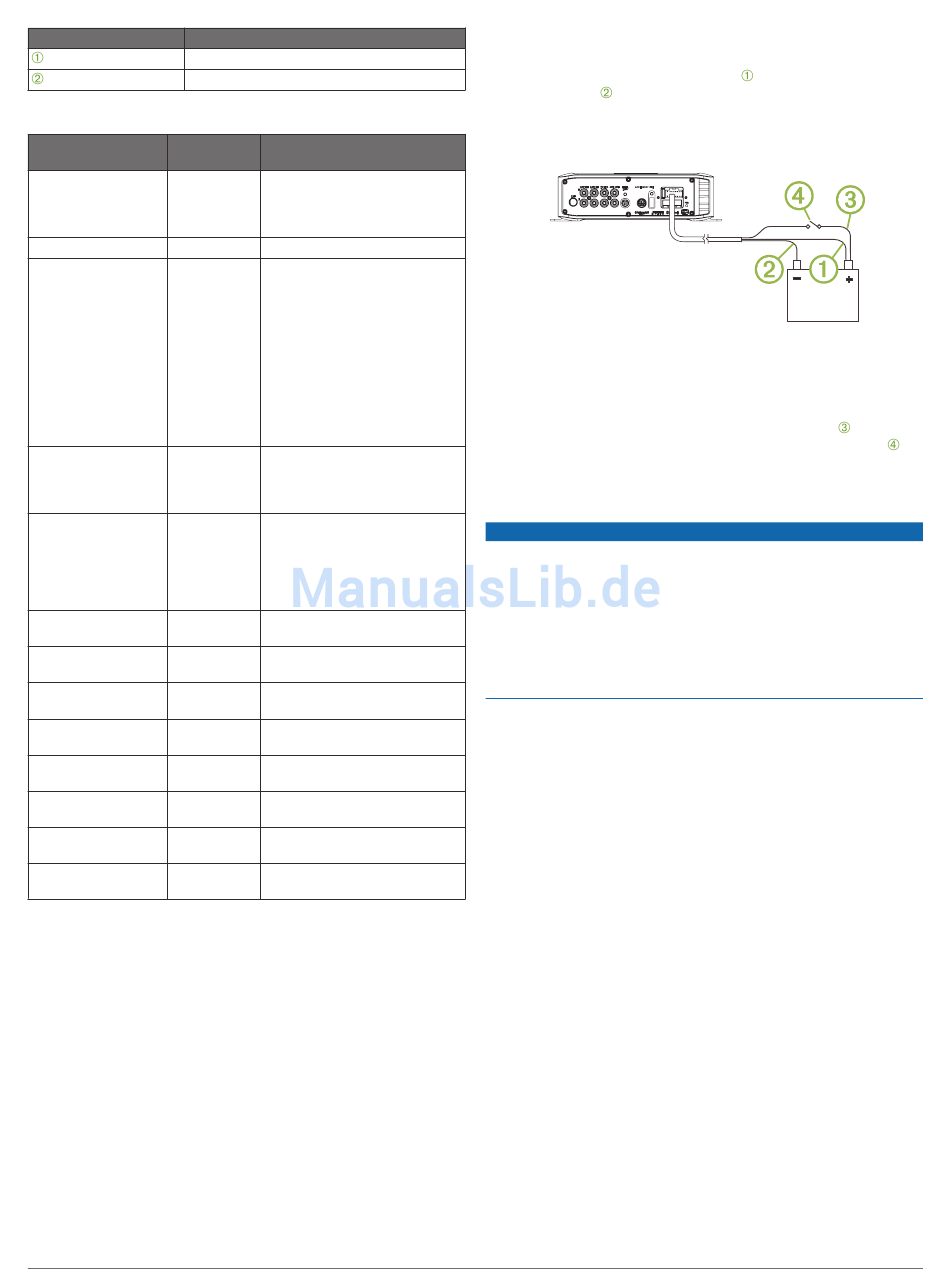

Führen Sie die gelbe Stromleitung
Masseleitung
zur Batterie, und führen Sie den
Kabelbaumstecker zum Radio.
Verbinden Sie den Kabelbaum erst mit dem Radio, wenn alle
Blankdrahtverbindungen hergestellt wurden.
2
Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie.
3
Wählen Sie eine Option:
• Verbinden Sie die gelbe Leitung mit dem Pluspol (+) der
Batterie, und führen Sie die rote Signalleitung
Zündung oder zu einem anderen manuellen Schalter
• Verbinden Sie die gelbe Leitung mit der roten Leitung, und
verbinden Sie sie dann mit dem Pluspol (+) der Batterie.
Hinweise für NMEA 2000 Verbindungen
Wenn Sie das Radio und die Fernbedienung als Bundle
(FUSION MS-BB300R) erworben haben, verwenden Sie nicht
das mitgelieferte Adapterkabel (CAB000862), um das FUSION
BB300 Radio mit einem vorhandenen NMEA 2000 Netzwerk zu
verbinden. Vorhandene Netzwerke werden in der Regel separat
mit Strom versorgt. Sie benötigen eine Stichleitung ohne
Stromversorgung (CAB000863) von FUSION, um eine
Verbindung mit vorhandenen NMEA 2000 Netzwerken
herzustellen.
Das FUSION MS-BB300 Radio kann mit einem vorhandenen
NMEA 2000 Netzwerk oder mit einer FUSION NRX
Fernbedienung verbunden werden. Über das NMEA 2000
Netzwerk steuern Sie das FUSION MS-BB300 mit einem
kompatiblen Kartenplotter oder einer FUSION NRX
Fernbedienung.
Im Lieferumfang des FUSION MS-BB300R Bundles mit Radio
und Fernbedienung sind die Kabel zum Verbinden des FUSION
BB300 Radios mit einem eigenständigen FUSION
Fernbedienungsnetzwerk enthalten. Wenn Sie das FUSION MS-
BB300R Bundle mit Radio und Fernbedienung mit einem
vorhandenen NMEA 2000 Netzwerk verbinden müssen,
benötigen Sie eine Stichleitung ohne Stromversorgung
(CAB000863) von FUSION.
Im Lieferumfang des FUSION MS-BB300 Radios ist eine NMEA
2000 Stichleitung zum Verbinden des FUSION BB300 Radios
mit einem vorhandenen NMEA 2000 Netzwerk enthalten. Eine
NMEA 2000 Standard-Stichleitung ist nicht mit dem Anschluss
am Gerät kompatibel. Allerdings kann das mitgelieferte Kabel
mit einem NMEA 2000 Standardkabel von maximal 2 m (6 Fuß)
verlängert werden.
FUSION MS-BB300 – Installationsanweisungen
2
(AWG 22).
und die schwarze
