Verwendungsbereich:
SES 5532-19
Programmierbarer Unicable II Multischalter
SES 5532-09
Programmierbarer Unicable II Kaskadebaustein zum
Erweitern eines SES 5532-19 Multischalters
Die Geräte sind ausschließlich zum Verteilen von Radio- und Fernsehsignalen
im Haus geeignet! Wird ein Gerät für andere Einsätze verwendet, wird keine
Garantie übernommen.
Lieferumfang
SES 5532-19
1 × Programmierbarer Unicable II Multischalter SES 5532-19
5 × CFA 11-00 Abschlusswiderstände
1 × Netzteil TZU 11-03 | 1 × Einspeiseweiche TZU 15-04
1 x Quickstart
SES 5532-09
1 × Programmierbarer Unicable II Kaskadebaustein SES 5532-09
1 x Quickstart
Optional erhältlich:
Einspeiseweiche TZU 15-03 | Einspeiseweiche TZU 15-04
Netzteil TZU 11-03
Programmer SZU 55-00 | Combiner SZU 55-02
Hinweis: Eine detaillierte Betriebsanleitung finden Sie unter
www.axing.com | Download.
Vorkonfigurierte User-Bänder:
UB1: 1280 MHz (EN50494+EN50607, PIN=1)
UB2: 1382 MHz (EN50494+EN50607, PIN=2)
UB3: 1484 MHz (EN50494+EN50607, PIN=3)
UB4: 1586 MHz (EN50494+EN50607, PIN=4)
UB5: 1688 MHz (EN50494+EN50607, PIN=5)
UB6: 1790 MHz (EN50494+EN50607, PIN=6)
UB7: 974 MHz (EN50607, PIN=7)
UB8: 1008 MHz (EN50607, PIN=8)
UB9: 1042 MHz (EN50607, PIN=9)
UB10: 1076 MHz (EN50607, PIN=10)
UB11: 1110 MHz (EN50607, PIN=11)
UB12: 1144 MHz (EN50607, PIN=12)
UB13: 1178 MHz (EN50607, PIN=13)
UB14: 1212 MHz (EN50607, PIN=14)
UB15: 1246 MHz (EN50607, PIN=25)
UB16: 1314 MHz (EN50607, PIN=16)
UB17: 1348 MHz (EN50607, PIN=17)
UB18: 1416 MHz (EN50607, PIN=18)
UB19: 1450 MHz (EN50607, PIN=19)
UB20: 1518 MHz (EN50607, PIN=20)
UB21: 1552 MHz (EN50607, PIN=21)
UB22: 1620 MHz (EN50607, PIN=22)
UB23: 1654 MHz (EN50607, PIN=23)
UB24: 1722 MHz (EN50607, PIN=24)
UB25: 1756 MHz (EN50607, PIN=25)
UB26: 1824 MHz (EN50607, PIN=26)
UB27: 1858 MHz (EN50607, PIN=27)
UB28: 1892 MHz (EN50607, PIN=28)
UB29: 1926 MHz (EN50607, PIN=29)
UB30: 1960 MHz (EN50607, PIN=30)
UB31: 1994 MHz (EN50607, PIN=31)
UB32: 2028 MHz (EN50607, PIN=32)
Produktbeschreibung:
Im Auslieferungszustand liefert der SES 5532-x9 die empfangenen
Transponder auf 32 User-Bändern. Dies ermöglicht den Anschluss von bis
zu 32 Empfangsgeräten, wobei jeder jeweils einem der 32 User-Bändern
zugeordnet werden muss.
Montageort
Der Multischalter wird an eine Wand oder auf eine andere
schwerentflammbare Oberfläche montiert.
Der Multischalter darf in keinem Fall durch die angeschlossenen Kabel
gehalten werden.
Ändern der Grundeinstellungen
Die Grundkonfiguration des Multischalters kann mit dem SZU 55-00
Programmer (als Zubehör erhältlich) geändert werden. Die PC-Software kann
auf www.axing.com | Download heruntergeladen werden.

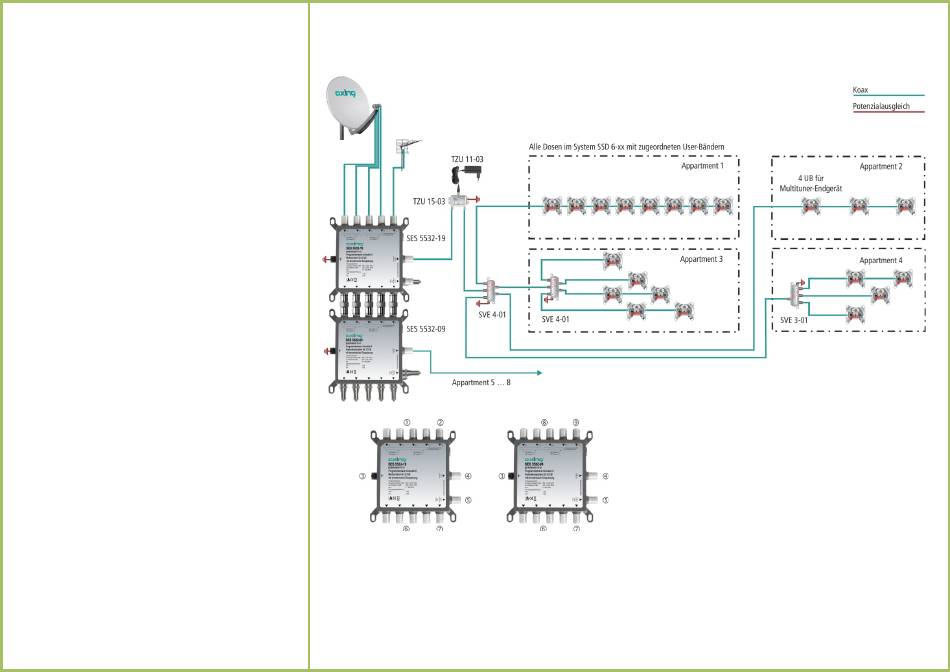

Anschlüsse
1 Eingänge für LNB
V/L, V/H, H/L und H/H für Quattro-LNB
V und H links 1. Wideband-LNB | V und H rechts 2. Wideband-LNB
2 Terrestrischer Eingang
3 Potenzialausgleichsanschluss
4 Unicable II Ausgang
5 Legacy/Unicable II Ausgang
6 SAT-Kaskadeausgänge
7 TERR-Kaskadeausgang
8 SAT-Kaskadeeingänge
9 TERR-Kaskadeeingang
Der Multischalter wird am Unicable II Ausgang über die Einspeiseweiche
TZU 15-03 oder TZU 15-04 vom Netzteil TZU 11-03 versorgt.
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte am Poetenzialausgleich angeschlossen
werden. Verwenden Sie den am Gerät angebrachte
Potenzialausgleichsanschluss.
Wichtig: Bei der Installation ist darauf zu achten, dass die EN 60728-11
eingehalten wird!
