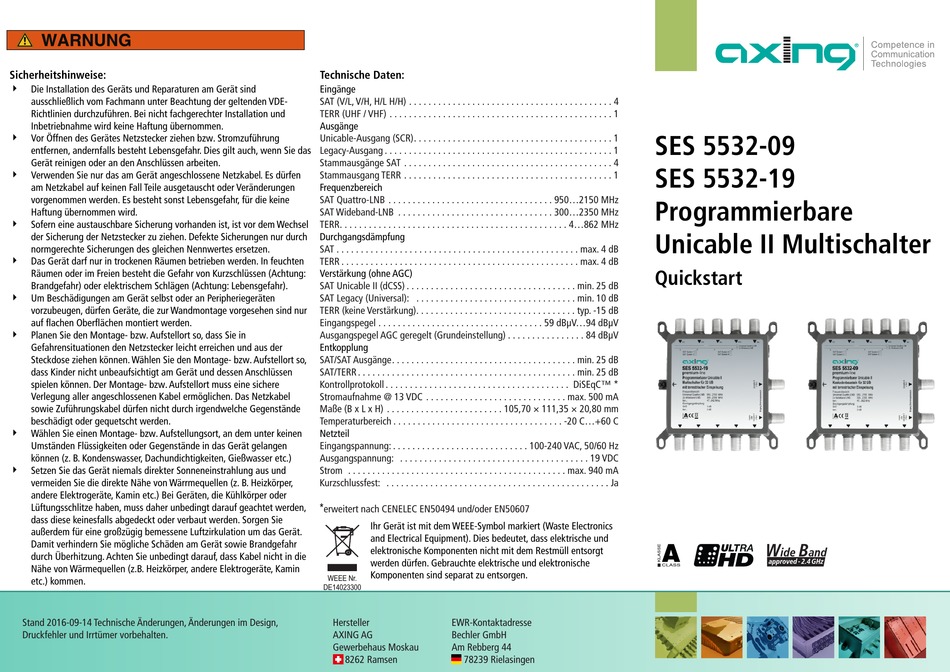

axing premium-line Unicable II Kurzanleitung

Sicherheitshinweise:
4
Die Installation des Geräts und Reparaturen am Gerät sind
ausschließlich vom Fachmann unter Beachtung der geltenden VDE-
Richtlinien durchzuführen. Bei nicht fachgerechter Installation und
Inbetriebnahme wird keine Haftung übernommen.
4
Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung
entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie das
Gerät reinigen oder an den Anschlüssen arbeiten.
4
Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen
am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen
vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine
Haftung übernommen wird.
4
Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem Wechsel
der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen nur durch
normgerechte Sicherungen des gleichen Nennwertes ersetzen.
4
Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
4
Um Beschädigungen am Gerät selbst oder an Peripheriegeräten
vorzubeugen, dürfen Geräte, die zur Wandmontage vorgesehen sind nur
auf flachen Oberflächen montiert werden.
4
Planen Sie den Montage- bzw. Aufstellort so, dass Sie in
Gefahrensituationen den Netzstecker leicht erreichen und aus der
Steckdose ziehen können. Wählen Sie den Montage- bzw. Aufstellort so,
dass Kinder nicht unbeaufsichtigt am Gerät und dessen Anschlüssen
spielen können. Der Montage- bzw. Aufstellort muss eine sichere
Verlegung aller angeschlossenen Kabel ermöglichen. Das Netzkabel
sowie Zuführungskabel dürfen nicht durch irgendwelche Gegenstände
beschädigt oder gequetscht werden.
4
Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen
können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
4
Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.
Stand 2016-09-14 Technische Änderungen, Änderungen im Design,
Druckfehler und Irrtümer vorbehalten.
Technische Daten:
Eingänge
SAT (V/L, V/H, H/L H/H) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
TERR (UHF / VHF) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Ausgänge
Unicable-Ausgang (SCR). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Legacy-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Stammausgänge SAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Stammausgang TERR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Frequenzbereich
SAT Quattro-LNB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 950...2150 MHz
SAT Wideband-LNB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300...2350 MHz
TERR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4...862 MHz
Durchgangsdämpfung
SAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 4 dB
TERR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 4 dB
Verstärkung (ohne AGC)
SAT Unicable II (dCSS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . min. 25 dB
SAT Legacy (Universal): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . min. 10 dB
TERR (keine Verstärkung). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . typ. -15 dB
Eingangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 dBµV...94 dBµV
Ausgangspegel AGC geregelt (Grundeinstellung) . . . . . . . . . . . . . . . . 84 dBµV
Entkopplung
SAT/SAT Ausgänge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . min. 25 dB
SAT/TERR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . min. 25 dB
Kontrollprotokoll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DiSEqC™ *
Stromaufnahme @ 13 VDC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 500 mA
Maße (B x L x H) . . . . . . . . . . . . . . . . . . . . . . . . 105,70 × 111,35 × 20,80 mm
Temperaturbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -20 C...+60 C
Netzteil
Eingangspannung: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100-240 VAC, 50/60 Hz
Ausgangspannung: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 VDC
Strom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 940 mA
Kurzschlussfest: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ja
*
erweitert nach CENELEC EN50494 und/oder EN50607
Ihr Gerät ist mit dem WEEE-Symbol markiert (Waste Electronics
and Electrical Equipment). Dies bedeutet, dass elektrische und
elektronische Komponenten nicht mit dem Restmüll entsorgt
werden dürfen. Gebrauchte elektrische und elektronische
Komponenten sind separat zu entsorgen.
WEEE Nr.
DE14023300
Hersteller EWR-Kontaktadresse
AXING AG Bechler GmbH
Gewerbehaus Moskau Am Rebberg 44
8262 Ramsen 78239 Rielasingen
SES 5532-09
SES 5532-19
Programmierbare
Unicable II Multischalter
Quickstart
