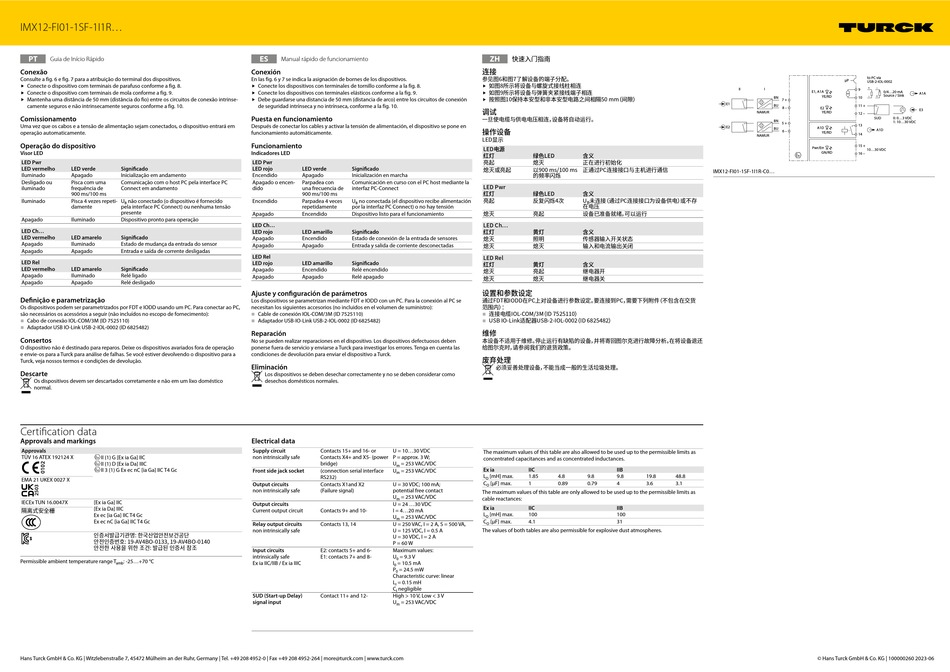

IMX12-FI01-1SF-1I1R...
PT
Guia de Início Rápido
Conexão
Consulte a fig. 6 e fig. 7 para a atribuição do terminal dos dispositivos.
Conecte o dispositivo com terminais de parafuso conforme a fig. 8.
Conecte o dispositivo com terminais de mola conforme a fig. 9.
Mantenha uma distância de 50 mm (distância do fio) entre os circuitos de conexão intrinse-
camente seguros e não intrinsecamente seguros conforme a fig. 10.
Comissionamento
Uma vez que os cabos e a tensão de alimentação sejam conectados, o dispositivo entrará em
operação automaticamente.
Operação do dispositivo
Visor LED
LED Pwr
LED vermelho
LED verde
Significado
Iluminado
Apagado
Inicialização em andamento
Desligado ou
Pisca com uma
Comunicação com o host PC pela interface PC
iluminado
frequência de
Connect em andamento
900 ms/100 ms
Iluminado
Pisca 4 vezes repeti-
U
não conectado (o dispositivo é fornecido
B
damente
pela interface PC Connect) ou nenhuma tensão
presente
Apagado
Iluminado
Dispositivo pronto para operação
LED Ch...
LED vermelho
LED amarelo
Significado
Apagado
Iluminado
Estado de mudança da entrada do sensor
Apagado
Apagado
Entrada e saída de corrente desligadas
LED Rel
LED vermelho
LED amarelo
Significado
Apagado
Iluminado
Relé ligado
Apagado
Apagado
Relé desligado
Definição e parametrização
Os dispositivos podem ser parametrizados por FDT e IODD usando um PC. Para conectar ao PC,
são necessários os acessórios a seguir (não incluídos no escopo de fornecimento):
■
Cabo de conexão IOL-COM/3M (ID 7525110)
■
Adaptador USB IO-Link USB-2-IOL-0002 (ID 6825482)
Consertos
O dispositivo não é destinado para reparos. Deixe os dispositivos avariados fora de operação
e envie-os para a Turck para análise de falhas. Se você estiver devolvendo o dispositivo para a
Turck, veja nossos termos e condições de devolução.
Descarte
Os dispositivos devem ser descartados corretamente e não em um lixo doméstico
normal.
Certification data
Approvals and markings
Approvals
TÜV 16 ATEX 192124 X
ÉII (1) G [Ex ia Ga] IIC
ÉII (1) D [Ex ia Da] IIIC
ÉII 3 (1) G Ex ec nC [ia Ga] IIC T4 Gc
EMA 21 UKEX 0027 X
IECEx TUN 16.0047X
[Ex ia Ga] IIC
隔离式安全栅
[Ex ia Da] IIIC
Ex ec [ia Ga] IIC T4 Gc
Ex ec nC [ia Ga] IIC T4 Gc
인증서발급기관명: 한국산업안전보건공단
안전인증번호: 19-AV4BO-0133, 19-AV4BO-0140
안전한 사용을 위한 조건: 발급된 인증서 참조
Permissible ambient temperature range T
: -25...+70 °C
amb
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
ES
Manual rápido de funcionamiento
Conexión
En las fig. 6 y 7 se indica la asignación de bornes de los dispositivos.
Conecte los dispositivos con terminales de tornillo conforme a la fig. 8.
Conecte los dispositivos con terminales elásticos conforme a la fig. 9.
Debe guardarse una distancia de 50 mm (distancia de arco) entre los circuitos de conexión
de seguridad intrínseca y no intrínseca, conforme a la fig. 10.
Puesta en funcionamiento
Después de conectar los cables y activar la tensión de alimentación, el dispositivo se pone en
funcionamiento automáticamente.
Funcionamiento
Indicadores LED
LED Pwr
LED rojo
LED verde
Significado
Encendido
Apagado
Inicialización en marcha
Apagado o encen-
Parpadea con
Comunicación en curso con el PC host mediante la
dido
una frecuencia de
interfaz PC-Connect
900 ms/100 ms
Encendido
Parpadea 4 veces
U
no conectada (el dispositivo recibe alimentación
B
repetidamente
por la interfaz PC Connect) o no hay tensión
Apagado
Encendido
Dispositivo listo para el funcionamiento
LED Ch...
LED rojo
LED amarillo
Significado
Apagado
Encendido
Estado de conexión de la entrada de sensores
Apagado
Apagado
Entrada y salida de corriente desconectadas
LED Rel
LED rojo
LED amarillo
Significado
Apagado
Encendido
Relé encendido
Apagado
Apagado
Relé apagado
Ajuste y configuración de parámetros
Los dispositivos se parametrizan mediante FDT e IODD con un PC. Para la conexión al PC se
necesitan los siguientes accesorios (no incluidos en el volumen de suministro):
■
Cable de conexión IOL-COM/3M (ID 7525110)
■
Adaptador USB-IO-Link USB-2-IOL-0002 (ID 6825482)
Reparación
No se pueden realizar reparaciones en el dispositivo. Los dispositivos defectuosos deben
ponerse fuera de servicio y enviarse a Turck para investigar los errores. Tenga en cuenta las
condiciones de devolución para enviar el dispositivo a Turck.
Eliminación
Los dispositivos se deben desechar correctamente y no se deben considerar como
desechos domésticos normales.
Electrical data
Supply circuit
Contacts 15+ and 16- or
U = 10...30 VDC
non intrinsically safe
Contacts X4+ and X5- (power
P = approx. 3 W;
bridge)
U
= 253 VAC/VDC
m
Front side jack socket
(connection serial interface
U
= 253 VAC/VDC
m
RS232)
Output circuits
Contacts X1and X2
U = 30 VDC; 100 mA;
non intrinsically safe
(Failure signal)
potential free contact
U
= 253 VAC/VDC
m
Output circuits
U = 24 ...30 VDC
Current output circuit
Contacts 9+ and 10-
I = 4...20 mA
U
= 253 VAC/VDC
m
Relay output circuits
Contacts 13, 14
U = 250 VAC, I = 2 A, S = 500 VA,
non intrinsically safe
U = 125 VDC, I = 0.5 A
U = 30 VDC, I = 2 A
P = 60 W
Input circuits
E2: contacts 5+ and 6-
Maximum values:
intrinsically safe
E1: contacts 7+ and 8-
U
= 9.3 V
0
Ex ia IIC/IIB / Ex ia IIIC
I
= 10.5 mA
0
P
= 24.5 mW
0
Characteristic curve: linear
L
= 0.15 mH
i
C
negligible
i
SUD (Start-up Delay)
Contact 11+ and 12-
High > 10 V, Low < 3 V
signal input
U
= 253 VAC/VDC
m
快速入门指南
ZH
连接
参见图6和图7了解设备的端子分配。
如图8所示将设备与螺旋式接线柱相连
如图9所示将设备与弹簧夹紧接线端子相连
按照图10保持本安型和非本安型电路之间相隔50 mm （间隙）
调试
一旦使电缆与供电电压相连， 设备将自动运行。
操作设备
LED显示
LED电源
红灯
绿色LED
含义
亮起
熄灭
正在进行初始化
熄灭或亮起
以900 ms/100 ms
正通过PC连接接口与主机进行通信
的频率闪烁
LED Pwr
红灯
绿色LED
含义
亮起
反复闪烁4次
U
未连接 （通过PC连接接口为设备供电） 或不存
B
在电压
熄灭
亮起
设备已准备就绪， 可以运行
LED Ch...
红灯
黄灯
含义
熄灭
照明
传感器输入开关状态
熄灭
熄灭
输入和电流输出关闭
LED Rel
红灯
黄灯
含义
熄灭
亮起
继电器开
熄灭
熄灭
继电器关
设置和参数设定
通过FDT和IODD在PC上对设备进行参数设定。 要连接到PC， 需要下列附件 （不包含在交货
■
范围内） ：
连接电缆IOL-COM/3M （ID 7525110）
■
USB IO-Link适配器USB-2-IOL-0002 （ ID 6825482）
维修
本设备不适用于维修。 停止运行有缺陷的设备， 并将寄回图尔克进行故障分析。 在将设备退还
给图尔克时， 请参阅我们的退货政策。
废弃处理
必须妥善处理设备， 不能当成一般的生活垃圾处理。
The maximum values of this table are also allowed to be used up to the permissible limits as
concentrated capacitances and as concentrated inductances.
Ex ia
IIC
IIB
L
[mH] max.
1.85
4.8
9.8
9.8
19.8
O
C
[µF] max.
1
0.89
0.79
4
3.6
O
The maximum values of this table are only allowed to be used up to the permissible limits as
cable reactances:
Ex ia
IIC
IIB
L
[mH] max.
100
100
O
C
[µF] max.
4.1
31
O
The values of both tables are also permissible for explosive dust atmospheres.
µP
II
I
E1, A1A
YE/RD
BN
7 +
E1
BU
8 –
E2
NAMUR
YE/RD
BN
5 +
E2
A1D
BU
6 –
YE/RD
NAMUR
Pwr/Err
GN/RD
IMX12-FI01-1SF-1I1R-C0...
48.8
3.1
© Hans Turck GmbH & Co. KG | 100000260 2023-06
to PC via
USB-2-IOL-0002
+
–
9
0/4...20 mA
A1A
Source / Sink
–
+
10
11 +
E3
12 –
SUD
0: 0...3 VDC
1: 10...30 VDC
13
A1D
14
15 +
10...30 VDC
16 –
