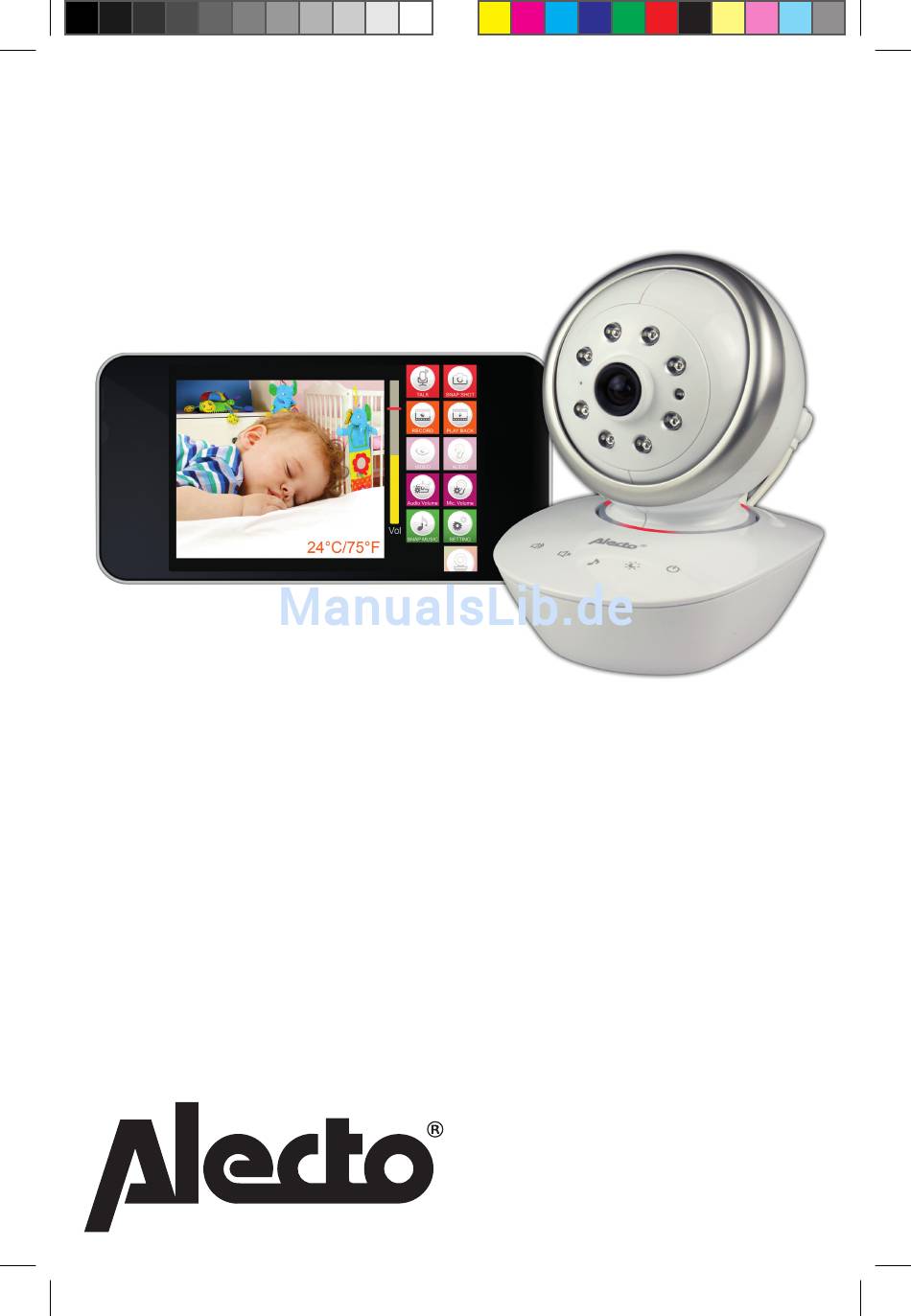

- Seite 1 GEBRAUCHSANLEITUNG SMART BABYCAMERA Android IVM-200...
-
Seite 3: Produktbeschreibung
PRODUKTBESCHREIBUNG PRODUKTBESCHREIBUNGDiese Alecto Smart BabyKamera ist ein kabelloserAudio/ Video Baby Monitor, geeignet für den Innenbereich in Kombination mit einem Tablet oder Smartphone. Über Internet oder lokalem (Wi-Fi) Netzwerk ist es möglich die Kamera zu beobachten und zu bedienen. Über unser Real Plug & Play-System und dem UID-Code (Unique Identification) ist es sehr einfach, eine Verbindung mit der Kamera zu bekommen. -
Seite 4: Kamera Installieren
Fi Router. Dies ändern Sie im Konfigurationsmenu für Wi-FiVerbindungen. Geben Sie als Passwort 12345678 ein. 6. Wenn Sie mit der Alecto Kamera verbunden sind, starten Siedann die neu gedownloadete APP Alecto BabyCam. 7. Sie erhalten nun ein Bild von der Kamera auf das Display. - Seite 5 Einlogdaten von der Kamera zu kommen. Kameraliste Drücken Sie um eine neue Kamera hinzu zu fügen. Sie Beschreibung: Alecto-IVM-200 UID: XXXXXXXXXXXXXXXXXXXX kommen zu dem gleichen Bild, nur sind nun keine Werte eingegeben. Die Fächer UID, Passwort, Name und Meldung sind leer.
- Seite 6 Smartphone oder Tablet, dass diese von der Wi-Fi Verbindung Gebrauch machen von der Kamera (SSID Alecto-IVM-200). Starten Sie die App und folgen Sie der Beschreibung wie im Abschnitt 2.1. Wenn der Prozess abgeschlossen ist erscheint in der Kameraliste eine zweite Kamera.
-
Seite 7: Übersicht Kamera

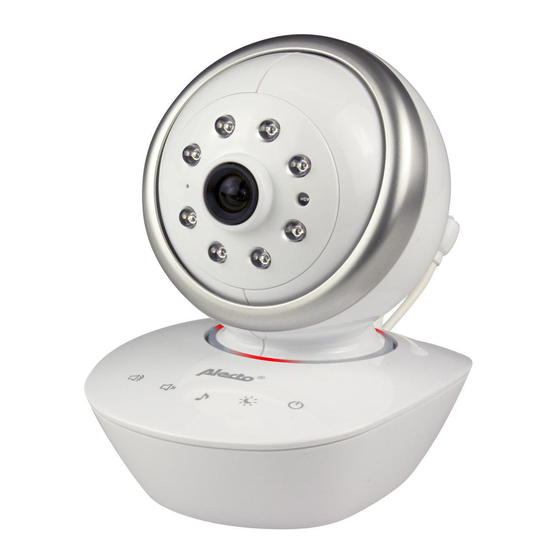

3.1 ÜBERSICHT KAMERA 1. Temperatursensor 7. Linse 2. Sensor für IR LED’S 8. Stromanschluss 3. Anzeige LED / Nachtlicht 9. Bedienungstasten 4. beweglicher Kamerakopf 10. Montagebefestigung 5. Infrarot LED’s 11. Reset Taste 6. Mikrofon 12. Einstellschalter Link/pairing Anzeige LED: (befindet sich an der Rückseite bei dem Ausgang von dem Temp. sensor) - keine Verbindung Grün blinkend - bereit als eigener Wi-Fi Acces Point... -
Seite 8: Bedienung Kamera
3.2 BEDIENUNG KAMERA KAMERAAuf der Kamera selbst sind eine Anzahl Bedienungstasten für Funktionen die nicht mit der App. zu bedienen sind. Diese Tasten sind als Berührungstasten ausgeführt. Während des Berührens vibriert die Taste leicht. Die Berührungstasten haben die folgenden Funktionen: Lautstärke lauter. -
Seite 9: Bedienung Über Android App
BEDIENUNG ÜBER ANDROID APP \Wir gehen in diesen Abschnitt davon aus, dass die App auf Ihrem Gerät funktioniert und dass eine Verbindung mit der Kamera über Ihr Wi-Fi Netzwerk besteht. ÜBERSICHT DER ANDROID APP. Drücken Sie auf diese Taste, um über die Kamera zu sprechen. Ihre Stimme wird über die Kamera wiedergegeben. - Seite 10 Taste, um den empfangenen Ton von der Kamera aus zu schalten. Die restlichen Funktionen bleiben bestehen. Taste, um die Lautsprecherlautstärke von der Kamera zu regeln. Taste, um die Mikrofonempfindlichkeit von der Kamera ein zu stellen. Taste, um (Baby)Lieder aus zu wählen und über die Kamera abspielen zu. lassen.
- Seite 11 Audiolautstärke der Kamera einstellen: Die Kamera hat einen eingebauten Lautsprecher. Dieser ist nötig, um eventuell mit dem Baby sprechen zu können oder Babylieder damit ab zu spielen. Die Lautstärke von dem Lautsprecher in der Kamera ist mit der Taste . einzustellen. Drücken Sie auf diese Taste und das folgende Bild erscheint.
- Seite 12 Antworten in das Kinderzimmer: Mit der Antworttaste ist es möglich, um über das Smartphone oder Tablet mit dem Kinderzimmer in Verbindung zutreten. Ihre Stimme kommt dann aus dem Lautsprecher von der Kamera. Drücken Sie die Taste . Das Icoon ändert sich nun in das Icon .
- Seite 13 Aufnehmen und abspielen: Über die App ist es möglich, um Videoaufnahmen oder Foto’s von dem Bild der Kamera auf zu nehmen. Die Videoaufnahmen oder Foto’s werden auf dem Speicher von Ihrem Smartphone oder Tablet hinterlegt. Snapshot Foto (Momentaufnahme) erstellen: Drücken Sie auf die Taste um ein Foto von dem Videobild zu machen.
- Seite 14 ERWEITERTE EINSTELLUNGEN. Einloggen: Bevor Sie in das Menu erweiterte Einstellungen gelangen können, müssen Sie sich zuerst mit dem Passwort einloggen. Das Passwort ist das selbe wie der SSID Code, wenn die Kamera auf “pairing” eingestellt ist.Standard ist das Passwort “12345678”. Drücken Sie auf die Taste um das Passwort eingeben zu können.
- Seite 15 Verbinden der Kamera mit Wi-Fi: (nur verfügbar über das interne Netzwerk) Beim öffnen von diesen Menu erscheinen alle Wi-Fi Acces Points in der Umgebung auf dem Bildschirm. Wählen Sie Ihr eigenes Wi-Fi Netzwerk und melden Sie sich mit dem richtigen Passwort von diesem Netzwerk an.Nach dem Anmelden muss die Kamera vom Pairing Modus auf den Link Modus, mit dem Schalter hinten an der Kamera, umgestellt werden.
- Seite 16 Geräuschsensor: Verwenden Sie den Schieberegler, um die Nachweisgrenze der Lautstärke ein zu stellten. Wenn das Geräusch lauter ist als diese Nachweisgrenze wird eine Meldung verschickt. Kurze Geräuschspitzen werden nicht von dem Geräusch-sensor angezeigt. Halten Sie hier Rechnung mit bei der Einstellung der Nachweisgrenze.Das Versenden der Meldungen muss wohl eingeschaltet sein (Siehe Abschnitt 2.2).
-
Seite 17: Weitere Funktionen
WEITERE FUNKTIONEN GEBRAUCH IM DUNKELN Die IVM-200 Kamera ist mit Infrarot LED’s ausgestattet, um ein dunkles Zimmer, für die Kamera, zu beleuchten. Das Bild wird dann farblos angezeigt. In dem Moment, in dem es in dem Zimmer zu dunkel wird, schalten sich die LED’s automatisch ein. -
Seite 18: Installation
• Verwenden Sie nur die mitgelieferten Netzteile, der Anschluss einer anderen Artvon Netzteil kann Schäden an der Elektronik verursachen. • Stellen Sie sicher, dass die Netzteilkabel nicht beschädigt werden und verhindernSie, dass diese Kabel zu stolpern oder ein Sturz führen. •... -
Seite 19: Erklärung Zur Konformität
Sie dasLicht, um dieses Problem zu lösen. • Wenn Sie noch immer kein Bild oder Ton haben, kontaktieren Sie bitte den Alecto Kundendienst unter der Telefonnummer +49 (0) 180 503 0085 Verzögerung in Bild und Ton • Durch die Codierung und Decodierung von Bild und Ton treten gewisseVerzögerungen im Signal auf. -
Seite 20: Technische Daten
TECHNISCHE DATEN Kabellos: RF Frequenzbereich 2412MHz - 2462MHz (Kanal 1~11) WIFI Standard 802.11b/g/n RF Ausgangsleistung 11b: 21+/-1dBm/11Mbps; 11g: 18+/-1dBm/54Mbps; 11n: 17+/-1dBm/HT20 - 11n: 17+/-1dBm/HT40 RF Empfindlichkeit 11b: -88dBm/11Mbps; 11g: -74dBm/54Mbps; 11n: -71dBm/MSC7/HT20 - 11n: -68dBm/MSC7/HT40 Reichweite bei offenem Feld >= 80m Kamera: Bildsensor CMOS... - Seite 21 Stromversorgung: Netzteil extern DC 5,8V - 1000mA Voedings LED eine zweifarbige LED grün/rot Moduswahl: Modusschalter Pairing zu Acces Point Router / Link zu Acces Point Router Antenne: Antennentyp Dipol-Antenne Betriebstemperatur: Betriebstemperaturbereich 0 - 40 °C Luftfeuchtigkeit bei Betrieb 40 - 90% RH Temperatursensor: Temperatursensor NTC typ, 10K ohm @25 °C...
-
Seite 22: Problemlösungen
PROBLEMLÖSUNGEN WIFI-Registrierung: Achten Sie darauf, dass der Schalter auf der Unterseite der Kamera richtig eingestellt ist. Pairing, um eine direkte Verbindung vom Smartphone oder Tablet zur Kamera zu erstellen. Link, um die Kamera eine Verbindung herstellen zu lassen mit Ihrem Router oder Acces Point.Dieses Produkt ist als plug and play für die gängigsten Router in den Niederlanden ausgelegt. -
Seite 23: Garantie
Aufschluss, schauen Sie sich dann die neueste Version des Handbuchs im Internet an. (www.alecto.nl oder www.hesdo-service.nl) oder wenden Sie sich an den Lieferanten von dieser Kamera oder an die Serviceabteilung von Alecto unter der Telefonnummer +49 (0) 180 503 0085. - Seite 24 Service Help WWW.ALECTO.INFO SERVICE@ALECTO.NL NL 073 6411 355 (Lokaal tarief) BE 03 238 5666 (Lokaal tarief) (Tarif local) DE 0180 503 0085 Lokale Festnetzkosten Hesdo, Australiëlaan 1 5232 BB, ‘s-Hertogenbosch The Netherlands WWW.ALECTO.INFO Service SERVICE@ALECTO.NL NL 073 6411 355 (Lokaal tarief)
