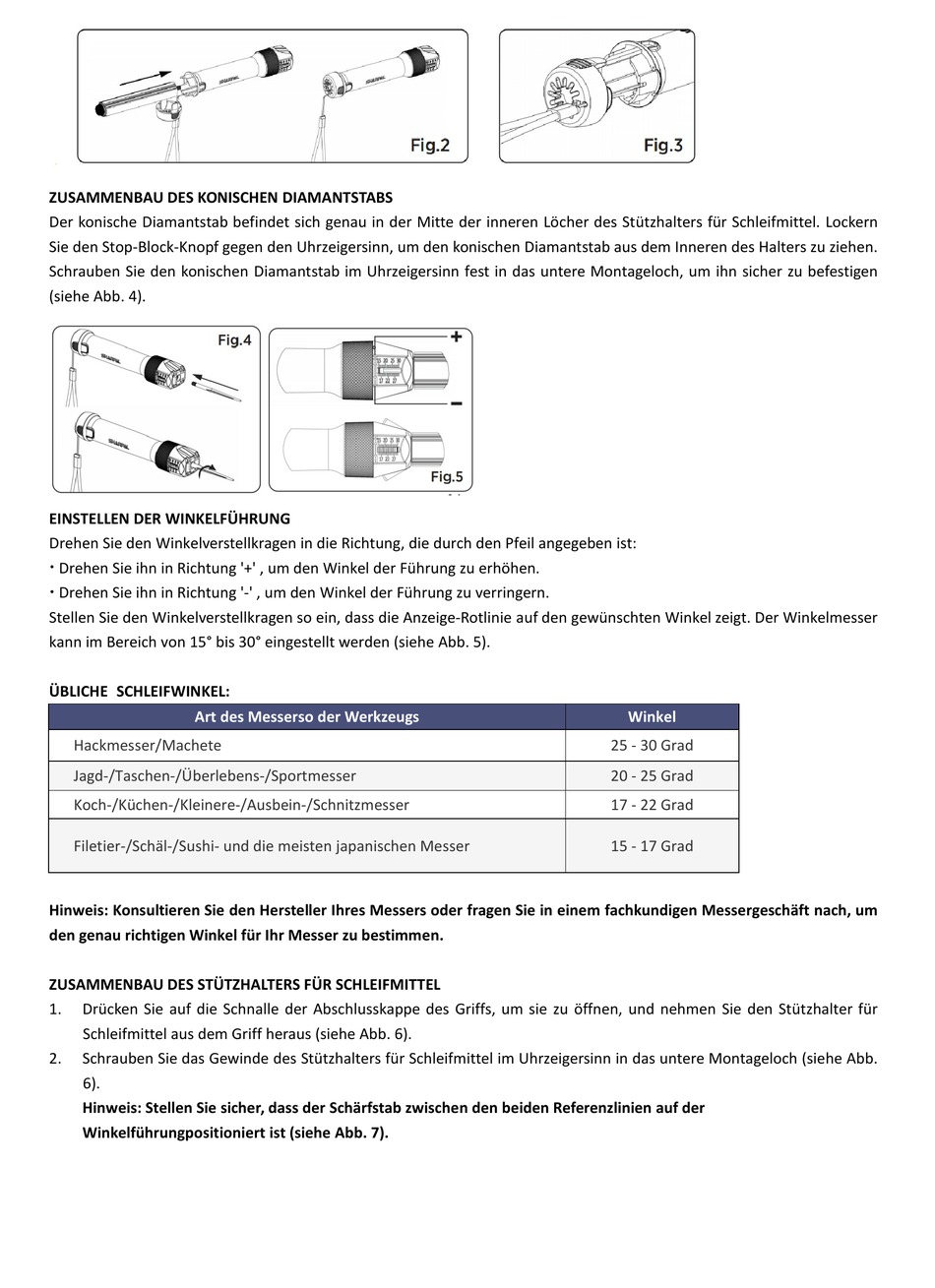

Sharpal 210N Benutzerhandbuch Seite 2

ZUSAMMENBAU DES KONISCHEN DIAMANTSTABS
Der konische Diamantstab befindet sich genau in der Mitte der inneren Löcher des Stützhalters für Schleifmittel. Lockern
Sie den Stop-Block-Knopf gegen den Uhrzeigersinn, um den konischen Diamantstab aus dem Inneren des Halters zu ziehen.
Schrauben Sie den konischen Diamantstab im Uhrzeigersinn fest in das untere Montageloch, um ihn sicher zu befestigen
(siehe Abb. 4).
EINSTELLEN DER WINKELFÜHRUNG
Drehen Sie den Winkelverstellkragen in die Richtung, die durch den Pfeil angegeben ist:
 Drehen Sie ihn in Richtung '+' , um den Winkel der Führung zu erhöhen.
 Drehen Sie ihn in Richtung '-' , um den Winkel der Führung zu verringern.
Stellen Sie den Winkelverstellkragen so ein, dass die Anzeige-Rotlinie auf den gewünschten Winkel zeigt. Der Winkelmesser
kann im Bereich von 15° bis 30° eingestellt werden (siehe Abb. 5).
ÜBLICHE SCHLEIFWINKEL:
Art des Messerso der Werkzeugs
Hackmesser/Machete
Jagd-/Taschen-/Überlebens-/Sportmesser
Koch-/Küchen-/Kleinere-/Ausbein-/Schnitzmesser
Filetier-/Schäl-/Sushi- und die meisten japanischen Messer
Hinweis: Konsultieren Sie den Hersteller Ihres Messers oder fragen Sie in einem fachkundigen Messergeschäft nach, um
den genau richtigen Winkel für Ihr Messer zu bestimmen.
ZUSAMMENBAU DES STÜTZHALTERS FÜR SCHLEIFMITTEL
1. Drücken Sie auf die Schnalle der Abschlusskappe des Griffs, um sie zu öffnen, und nehmen Sie den Stützhalter für
Schleifmittel aus dem Griff heraus (siehe Abb. 6).
2. Schrauben Sie das Gewinde des Stützhalters für Schleifmittel im Uhrzeigersinn in das untere Montageloch (siehe Abb.
6).
Hinweis: Stellen Sie sicher, dass der Schärfstab zwischen den beiden Referenzlinien auf der
Winkelführungpositioniert ist (siehe Abb. 7).
Winkel
25 - 30 Grad
20 - 25 Grad
17 - 22 Grad
15 - 17 Grad
