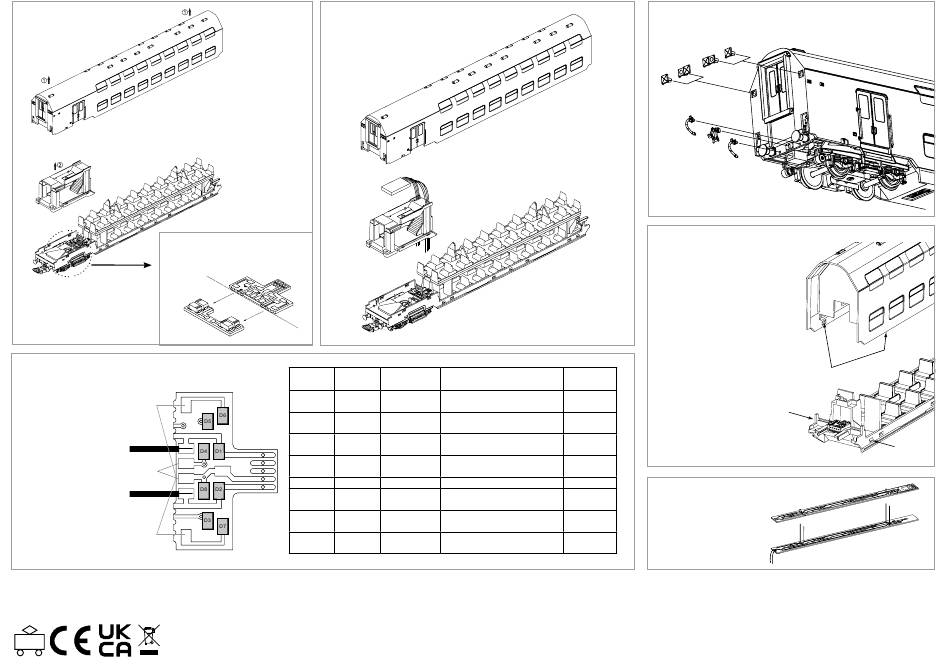

PIKO 53124 Montageanleitung Seite 2

Digitalbetrieb (Endwagen A):
Digital mode (end car A)
bei Digitalbetrieb Dekoderanschluss
abtrennen /
by digital mode detach decoder connection
Hinweis zum Decodereinbau:
Indication for the installation of the decoder
/
Zusätzliche Funktion an A3
additional function to A3
Radschleifer rechts /
wheel slider right
Schlusslicht Endwagen A /
taillight end car A
Radschleifer links /
wheel slider left
/
Zusätzliche Funktion an A4
additional function to A4
Rechtliches
EU-Konformitätserklärung
Hiermit erklärt die PIKO Spielwaren GmbH, dass das Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.piko.de/konform
Decodereinbau (Endwagen A):
Installation decoder (end car A)
Lötpad / Decoder Kabelfarbe / Beschreibung /
solder pad colour description
D1 Track Right rot / red Stromabnahme rechts /
current collection right
D2 Track left schwarz / black Stromabnahme links /
current collection left
D3 A1 grün / green Schlusslicht Endwagen B /
taillight end car B
D4 A0R gelb / yellow Schlusslicht Endwagen A /
taillight end car A
D5 A2 violett / violett Innenbeleuchtung / interior lighting
D6 A3 orange / orange Zusätzliche Funktion an A3 /
additional function to A3
D7 A4 grau / grey Zusätzliche Funktion an A4 /
additional function to A4
D8 DC+ blau / blue Gemeinsamer Rückleiter /
common return lead
PIKO Spielwaren GmbH • Lutherstraße 30
96515 Sonneberg • GERMANY
Wechsel der Schlusscheiben:
Change of count wheel
Zum Öffnen der Wagen das Gehäuse
von innen leicht spreizen, bis sich der
Rast-haken des Gehäuses vom Rahmen
entrastet. /
For opening the car spread lightly inside
the body until the rest hook of the body
disengages from the frame.
Funktionstaste /
function button
! = Montagehinweis
F1
Instruction for installation
F0
F2
Zurüstbauteil:
F3
Extension:
F4
#56140
Beleuchtungsbausatz
Interior lighting
Legal information
Declaration of EU conformity
PIKO Spielwaren GmbH hereby declares that the product complies with the 2014/53/EU directive. The complete text of the
EU Declaration of Conformity is available at the following Internet address: https://www.piko.de/konform
!
!
!
53124-90-7000
