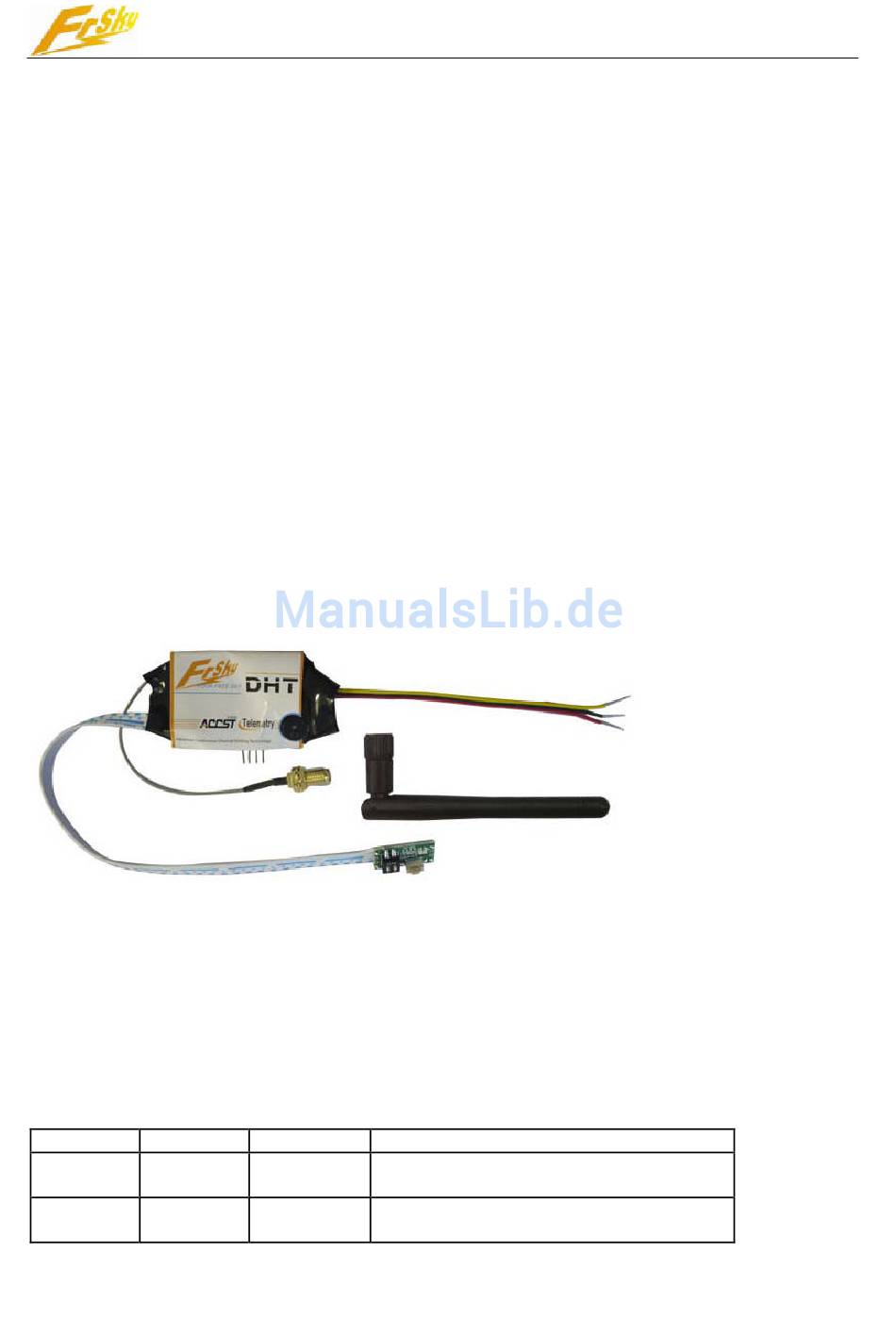

Gebrauchsanweisung für das FrSky Zwei-Wege-System
1
Einführung:
Das von FrSky entwickelte Zwei-Wege-System bietet nicht nur die normalen RC-Steuerung,
sondern auch ein echtes Telemetrie-System für Messungen aus dem Modell zurück zum Sender.
Diese neue Funktion ermöglicht die Anzeige von Angaben wie Höhe, GPS-Position, Akku-Ladung,
Geschwindigkeit, etc. in Echtzeit an den Benutzer.
2
Die Übersicht der Systemkomponenten
2.1
Die FrSky-Sendermodule

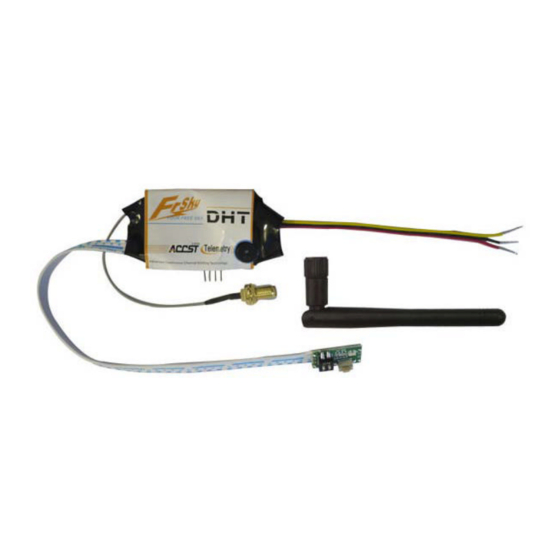

2.1.1 Das Modell: DFT
Kompatibel mit den folgenden Sendern:
Futaba: 3pm, 3PK, 7U, 8U, 8J, 9C, 9Z, 10C, FN-Serie, T10C, FC-18, FC-28.
Hitec: Optic 6, Eclipse 7, Prism 7.
WFLY: WFT09, WFT08.
2.1.2 Das Modell: DJT
Kompatibel mit den folgenden Sendern:
JR: 347/388/783/U8/PCM10/PCM10S/PCM10SX/PCM10IIS/8103/J9303 / PX/9XII.
2.1.3 Das Modell: DHT
Dieses ist kompatibel mit fast alle Sendern, die mit einer PPM-Modulation arbeiten.
2.1.4 Die DHT Spezifikationen (Technische Daten)
Abmessungen: 55 * 34 * 8mm (2,17 "L x 1.34 " W x 0,32 "T)
Betriebsspannungsbereich: 6,0 V 13,0 V-
Betriebsstrom: 50mA
Ausgangsleistung: 60mW
Auflösung: 3072 (> 11Bit)
2.1.5 Die Empfänger Kompatibilität des FrSky-Sendemoduls DHT
Schalter 1
Schalter 2
AUS
AN
AUS
AUS
DHT-Mode
Kompatibilität
FrSky-Zwei-Wege Telemetrie Empfänger
Zwei-Wege
Mode
(D8R, D6FR, D4FR)
FrSky-V8 Empfänger
V8 Mode
(V8FR-HV, V8R7-HV, V8R7-SP, V8R4)
www.frsky-rc.com 28/03/2011
Seite 1
