Electrolux DASL60 Gebrauchsanweisung
Verwandte Anleitungen für Electrolux DASL60
Inhaltszusammenfassung für Electrolux DASL60

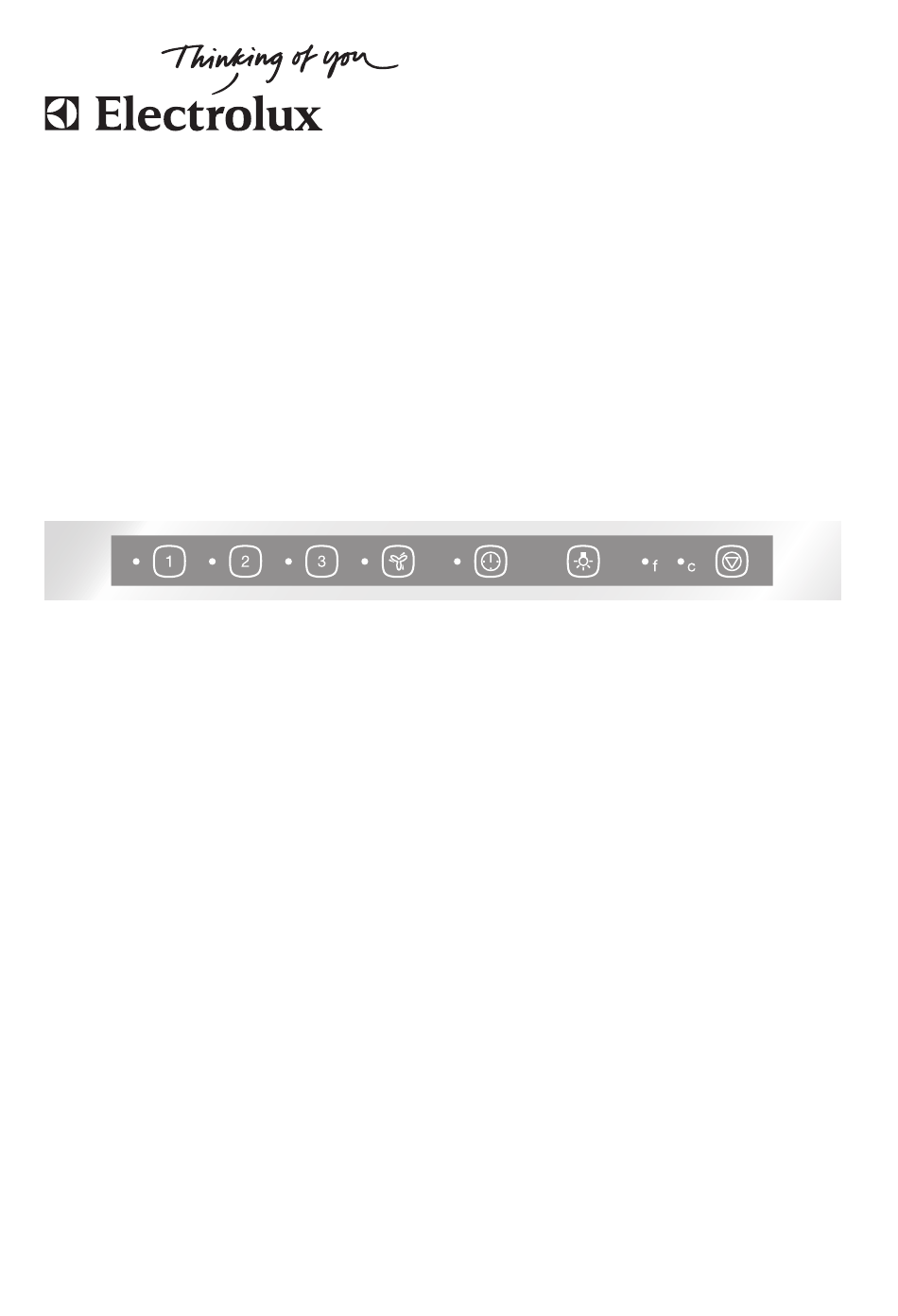

- Seite 1 Gebrauchsanweisung Mode d’emploi Libretto Istruzioni Dunstabzugshaube Hotte aspirante Cappa aspirante DASL55 DASL60 DASL82 DASL90 56342 01.16...
- Seite 2 2 electrolux Sehr geehrte Kundin, sehr geehrter Kunde Bitte lesen Sie diese Gebrauchsanweisung Für eventuell auftretende Störungen enthält sorgfältig durch. Beachten Sie vor allem den diese Gebrauchsanweisung Hinweise zur Abschnitt «Sicherheitshinweise». selbständigen Behebung, siehe Abschnitt Bewahren Sie diese Gebrauchsanweisung «Abhilfe bei Störungen».
-
Seite 3: Inhaltsverzeichnis
3 Inhalt Sicherheitshinweise ............4 Elektrische Sicherheit . -
Seite 4: Sicherheitshinweise
4 electrolux Sicherheitshinweise Die Sicherheit dieses Gerätes Zudem sind immer Original-Er- entspricht den anerkannten satzteile zu verwenden. Regeln der Technik und den • Umbauten oder Veränderungen geltenden Sicherheitsvor- an der Dunstabzugshaube sind schriften. Dennoch sehen wir aus Sicherheitsgründen nicht uns veranlasst, Sie mit folgen- zulässig. -
Seite 5: Sicherheit Während Der Benutzung
5 Sicherheit während der Be- Sie sich, dass das Gerät aus- nutzung geschaltet ist. Achtung! Teile der Dunstab- Sicherheit beim Reinigen zugshaube können im Betrieb mit Kochgeräten heiss werden. • Fettfilter regelmässig reinigen, • Verwenden Sie die Dunstab- bei zu starker Verschmutzung zugshaube nur zur Entlüftung... -
Seite 6: Entsorgung
6 electrolux Entsorgung Verpackungsmaterial Die Verpackungsmaterialien sind um- weltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entspre- chend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern. Altgerät Das Symbol... -
Seite 7: Gerätebeschreibung
7 Gerätebeschreibung Ausstattung Dunstabzugshaube Auszug Bedienfeld Licht Metallfilter Typenschild Sonderzubehör Regenerierbarer LongLife Filter AKF LL45-14 Schutzgitter DA-SG Für spezielle Einbauten in offenen Küchen kann die Rückstauklappe mit einem Werk- zeug entfernt und das Schutzgitter ( 7 ) ein- gesetzt werden. -
Seite 8: Kontrollfunktion Fett- Und Aktivkohlefilter
8 electrolux Kontrollfunktion Fett- und Aktivkohle- C nach 120 Betriebsstunden beim Aus- filter schalten daran, dass der Aktivkohlefilter regeneriert oder ausgetauscht werden Die Dunstabzugshaube verfügt über eine muss. Diese Kontrollfunktion muss bei Kontrollfunktion für die Fett- und den Aktiv- Inbetriebnahme aktiviert werden. -
Seite 9: Bedienung Der Dunstabzugshaube
9 Bedienung der Dunstabzugshaube Dunstabzugshaube immer vor Kochbeginn einschalten. Gerät ein-/ ausschalten Ein-/ Ausschalten über Auszug • Auszug herausziehen. Auszug herausziehen, zuletzt verwendete Leistungsstufe wird automatisch einge- • Die gewünschte Leistungsstufe schaltet. drücken. Auszug bis zum Anschlag einschieben, Ge- rät wird ausgeschaltet. -
Seite 10: Nachlaufautomatik
10 electrolux Die Intensivstufe läuft während fünf Minuten, dann wird der Ventilator automatisch auf die zuletzt gewählte Leistungsstufe (Stufe 1-3) zurückgestellt, sofern eine Leistungsstufe vorgewählt war. Um die Intensivstufe vorzeitig auszuschal- ten: • Taste Intensivstufe während des Be- triebs nochmals drücken. -
Seite 11: Kontrollfunktion Fettfilter
11 Licht Licht Die Kontrollfunktionen können nur bei ausgeschalteter Lüftung und ausgezo- genem Glasauszug eingestellt werden. Kontrollfunktion Fettfilter Standardmässig ist die Kontrollfunktion für Funktionstaste den Fettfilter aktiv. Nach 40 Stunden leuch- Funktionstaste tet die Kontrolllampe f permanent bei aus- gezogenem Auszug. -
Seite 12: Power-Management
12 electrolux Power-Management Die Dunstabzugshaube verfügt über ein Power-Management. Es beinhaltet die au- tomatische Abschaltung des Ventilators und der Beleuchtung. • Der Ventilator wird nach 3 Stunden aus- geschaltet. • Die eingeschaltete Kochstellenbeleuch- tung wird nach 6 Stunden automatisch ausgeschaltet. -
Seite 13: Reinigung Und Wartung
13 Reinigung und Wartung Vorsicht! Keine scharfen Reinigungs- mittel, Bürsten, kratzende Schwämme oder Scheuersand verwenden. Achtung! Der Auszug darf nicht demontiert werden! Äussere Reinigung Die äusseren Teile mit einem Mikrofasertuch reinigen. Achten Sie beim Reinigen darauf, dass Edelstahl-Oberflächenfinish (die feine waagerechte Linienführung) nicht... -
Seite 14: Reinigung Des Filterraumes
14 electrolux Metallfilter wieder einsetzen 3. Metallfilter hinten hochheben und vorne einrasten. Reinigung des Filterraumes Den Filterraum jeweils beim Auswech- seln oder Reinigen der Metallfilter mit Küchenpapier (trocken) reinigen. Gebläse läuft! Achtung! Typenschild nicht beschädi- gen oder entfernen. Regenerierung des Aktivkohlefilters Handhabung gemäss Gebrauchs-... - Seite 15 15 Regenerierung Feuchtigkeit und Fettpartikel verringern das Aufnahmevermögen und daher muss nach spätestens 2 Monaten die Aktivkohle regeneriert werden. 3. Die Filterkassette flach auf den Git- terrost in der Mitte Ihres Backofens legen bei 230 °C eine Stunde lang aufheizen.
-
Seite 16: Auswechseln Der Led-Lampen
16 electrolux Auswechseln der LED-Lampen Die Dunstabzugshaube unbedingt stromlos machen. (Stecker heraus- ziehen oder Sicherung ausschal- ten.) Beim Ersetzen der Lampe wieder ein gleiches Modell 3W GU10 verwenden. Achtung! Keine dimmbaren LED‘s ein- setzen ! Beachten Sie bitte, bei diesem Gerät können LED-Energiesparlampen 220-... - Seite 17 17 Störung Ursache Lösung • Keine Funktion der • fehlende Netzspannung. • Überprüfen ob Sicherung Dunstabzugshaube. in Ordnung ist. • Lüftermotor läuft nicht. • Überprüfen ob Netzkabel richtig eingesteckt ist. • Auszug nicht heraus- • Auszug herausziehen. gezogen. • Kein Licht • Leuchtmittel defekt.
-
Seite 18: Installationsanweisung
18 electrolux Installationsanweisung Sicherheitshinweise Der gemeinsame, gefahrlose Betrieb von Achtung! Der Mindest-Sicherheitsab- kamingebundenen Geräten ( z.B. Cheminee, stand zwischen Kochfläche und Dunst- Gasherd ) und Dunstabzugshauben ist nur abzugshaube muss bei elektrischen gewährleistet, wenn Raum und/oder Woh- Kochstellen 50 cm und bei Gaskoch- nung durch eine geeignete Zuluftöffnung... - Seite 19 19 Einbau mit Gewürzschrank Höhe 635 mm Die Anweisungen auf den Schablonen (5/6), neu, und Einbau mit Gewürzschrank und die Schablonen benützen. Höhe 508 mm (4/6) mit Türe 635 mm (5/6), Ersatzmarkt. max. 140 max. 140 Achtung! Ohne Rückstauklappe ist eine Luftöffnung von min.
-
Seite 20: Elektrischer Anschluss / Zuleitung
20 electrolux Elektrischer Anschluss / Zuleitung Achtung! Der Elektroanschluss muss Steckdose von einem konzessionierten Installateur ausgeführt werden. Vorsicht! Der Stecker muss nach dem Einbau zugänglich sein. Es ist eine Steckdose Typ 12 oder Typ 13 vorzusehen. Die Länge des Anschlusskabels beträgt ca. -
Seite 21: Energieeffizienz
21 Energieeffizienz Produkt-Datenblatt gemäß (EU) 65/2014 Fiche produit ELECTROLUX Name und Marke des Zulieferers Nom ou marque d DASL5530 Ident-Daten des Modells Identification du m DASL6030 85,3 Jährlicher Energieverbrauch - AECHaube kWh/a Consommation an Energieeffizienzklasse Classe d’efficacité 18,4 Strömungseffizienz - FDEHaube Efficacité... - Seite 22 Den Fettfilter nach Bedarf waschen, damit stets eine gute Geruchsabsorption gewährleistet bonne efficacité d’ab bleibt. Für maximale Effizienz und minimale Geräuschentwicklung den größten, in diesem diamètre maximum 22 electrolux Handbuch angegebenen Abzugsdurchmesser verwenden. Produkt-Datenblatt gemäß (EU) 65/2014 Fiche produi...
-
Seite 23: Service
23 Service Der gut ausgebaute Electrolux-Kunden- dienst steht allen unseren Kunden zur Ver- fügung. Bevor Sie den Kundendienst anfordern Das Typenschild befindet sich hinter dem rechten Filter und auf dem Garan- Überzeugen Sie sich, dass keine Fehlbedie- tieschein. nung vorliegt. -
Seite 24: Kundendienst
24 electrolux Kundendienst Servicestellen Sie können Ersatzteile, Zubehör und Pflege- mittel online bestellen bei: 5506 Mägenwil/Zürich www.electrolux.ch Industriestr. 10 Fachberatung / Verkauf 9014 St. Gallen Zürcherstrasse 204 e 8048 Zürich Badenerstrasse 587 4052 Basel Tel. 044 / 405 81 11 Birsstrasse 320 b St.
