Stellmotoren M9203 mit Federrücklauf, 3 Nm

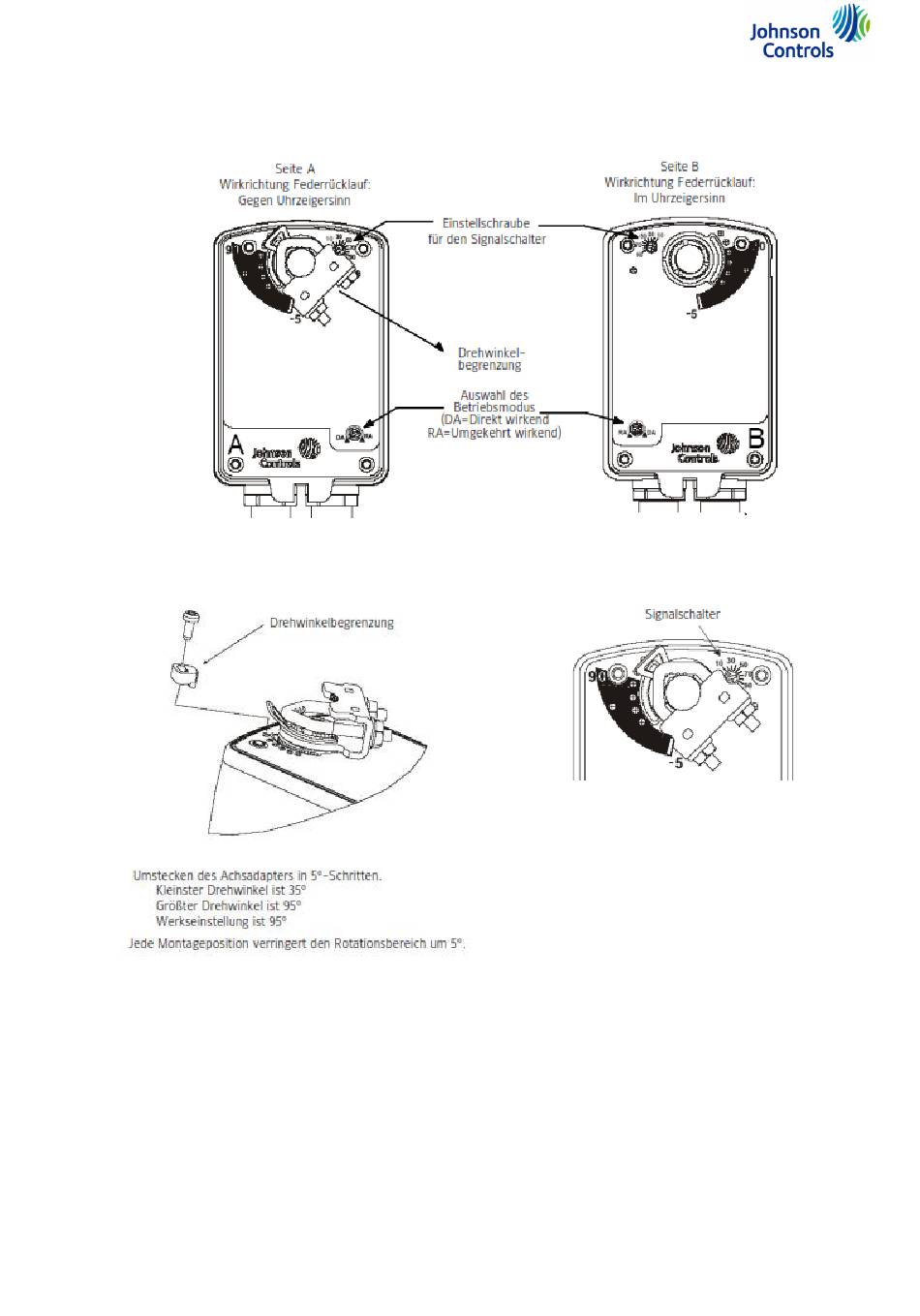

Abbildung 3:
Drehwinkelbegrenzung durch Zubehör M9302-603
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Abbildung 2:
Vorderseite A und Rückseite B beim M9203-xxx-1(Z)
Der Signalschalter ist auf beiden Seiten des Antriebs einstellbar.
Er ist werkseitig auf 11° schließend (relativ zum Rotationsbereich
von 0 bis 90°) eingestellt. Der Signalschalter kann stufenlos
innerhalb des Rotationsbereichs mithilfe folgender Routine
eingestellt werden:
1. Positionieren Sie den Antrieb in der Federrücklaufposition.
2. Drehen Sie den Signalschalter , bis er auf die gewünschte
3. Verbinden Sie den Signalschalter mit einem
4. Beobachten Sie den Signalschalter . Falls notwendig, müssen
Werkseitig ist der Antrieb so eingestellt, dass der
Signalschalter auslöst, wenn der Antrieb die 11° Position
erreicht.
Schaltposition zeigt.
Spannungsmesser und schließen Sie den Antrieb an die
Versorgungsspannung an. Der Antrieb fährt jetzt in die
Position Vollständig geöffnet und bleibt dort, solang die
Spannung anliegt.
die Schritte 1 bis 3 wiederholt werden.
Abbildung 4:
Signalschalter
(Modelle M9203-xxB-1(Z))
