MMT8000 Serie / MMD8000 Serie

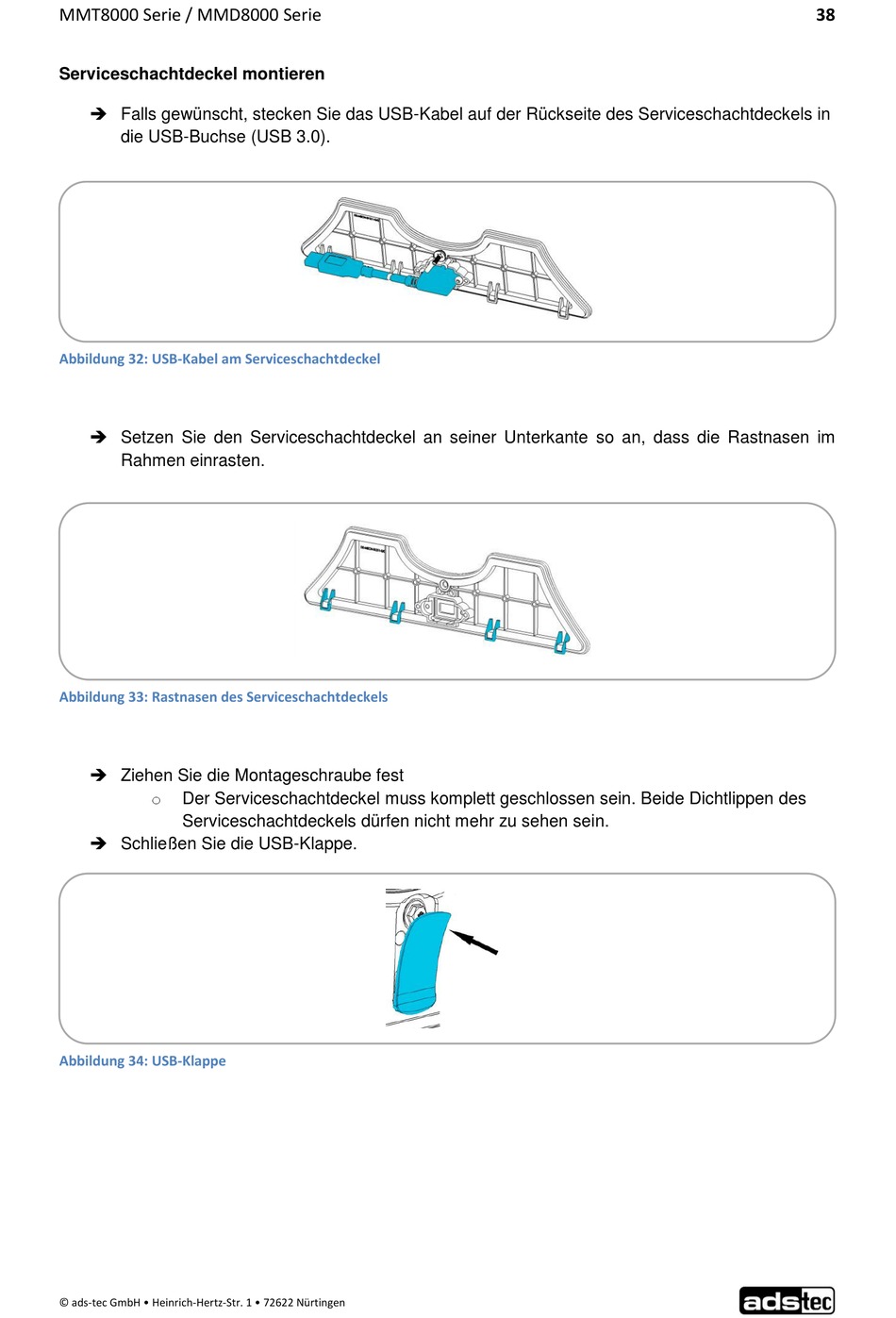

Serviceschachtdeckel montieren
Falls gewünscht, stecken Sie das USB-Kabel auf der Rückseite des Serviceschachtdeckels in
die USB-Buchse (USB 3.0).
Abbildung 32: USB-Kabel am Serviceschachtdeckel
Setzen Sie den Serviceschachtdeckel an seiner Unterkante so an, dass die Rastnasen im
Rahmen einrasten.
Abbildung 33: Rastnasen des Serviceschachtdeckels
Ziehen Sie die Montageschraube fest
o
Der Serviceschachtdeckel muss komplett geschlossen sein. Beide Dichtlippen des
Serviceschachtdeckels dürfen nicht mehr zu sehen sein.
Schließen Sie die USB-Klappe.
Abbildung 34: USB-Klappe
© ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen
38
