ZidaTech AG
Fabrikstrasse 9 • CH-4614 Hägendorf
Akkus mobiler Endgeräte aufladen:
USB Stecker des Ladekabels in eine der beiden Buchsen der USB Ladesteckdose stecken. Die
Akkus des angeschlossenen Gerätes werden automatisch aufgeladen. Gleichzeitig können die
Akkus eines zweiten Gerätes über die noch freie Buchse aufgeladen werden. Maximalen Aus-
gangsstrom beachten! Bei Anschluss von 2 Geräten kann sich die Ladezeit verlängern, da der
Strom auf beide Buchsen aufgeteilt wird. Zur Ladedauer und dem Ladeverhalten der Akkus die
Herstellerangaben des angeschlossenen Gerätes beachten.
Gerät anschliessen und montieren:
Elektrischer Schlag bei Berühren spannungsführender Teile!
Elektrischer Schlag kann zum Tod führen! Vor Arbeiten am Gerät Anschlussleitungen
freischalten und spannungsführende Teile in der Umgebung abdecken!
• Als Geräteschutz ist ein Leitungsschutzschalter zu installieren (siehe Technische Daten)
• Gerät gemäss Anschlussplan (siehe Schema) anschliessen
• Gerät in der Gerätedose platzieren und mit Befestigungsschraube fixieren
• Abdeckrahmen aufsetzen
• Frontplatte aufsetzen und mit Schraube befestigen

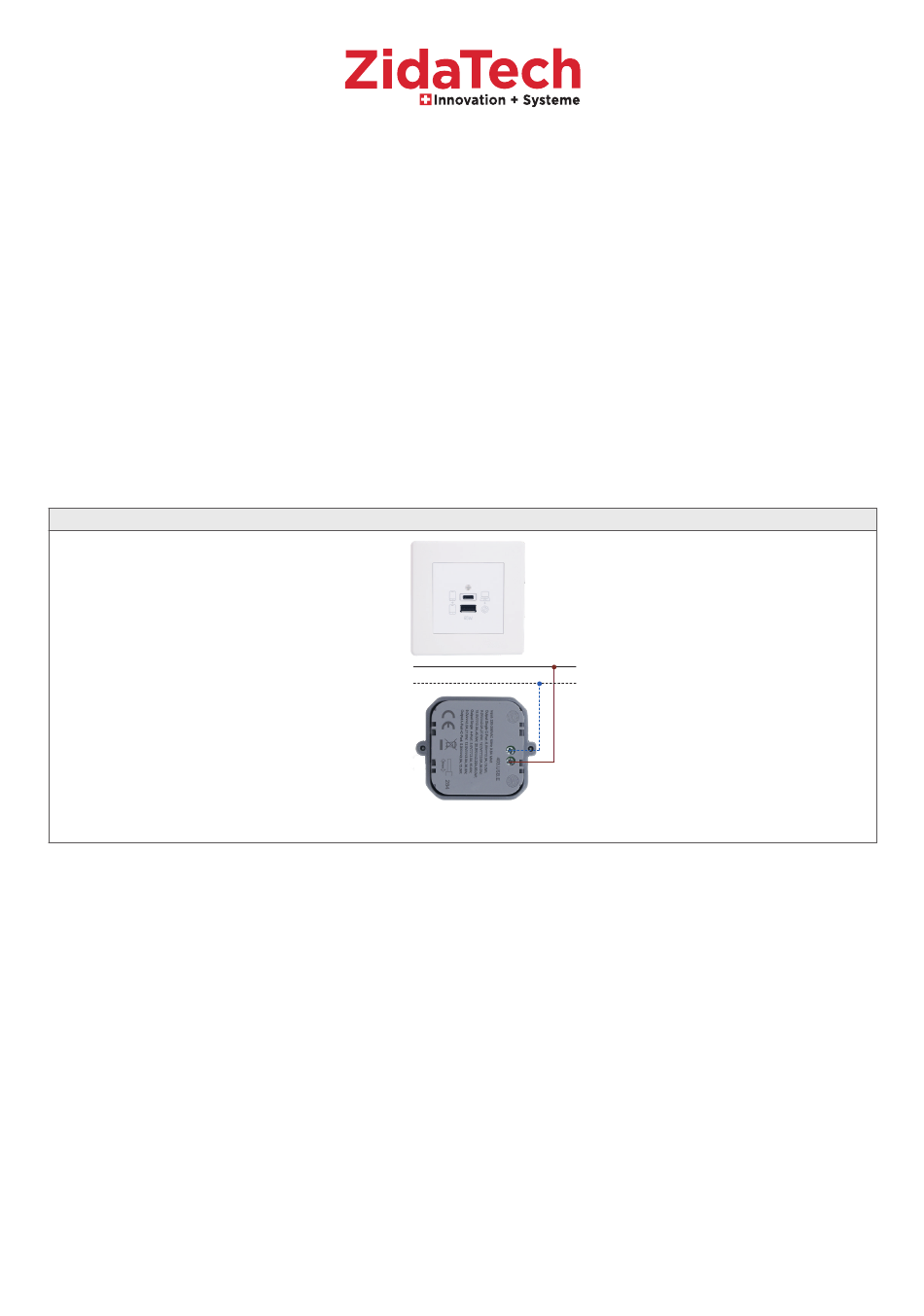

Schemas / Schémas
Technische Daten:
Nenneingangsspannung: 220-250 V AC
Nenneingangsfrequenz: 50 Hz
Nennstrom: max. 0.8A
Ausgangsspannung (reguliert): 5 V DC ± 5% | 9 V DC* ± 5% | 12 V DC* ± 5% | 15 V DC*
± 5% | 20 V DC* ± 5% (*mit Schnellladefunktion)
Leerlaufleistungsaufnahme: 230 V AC : ≤ 210mW
Sicherung: überlast- und kurzschlusssicher, Leistungsschutz max. 16 A
Anschluss: Schraubklemmen
Lagertemperatur & relative Luftfeuchtigkeit: -20°C bis +80°C | 5% RH bis 95% RH (nicht
kondensierend)
Betriebstemperatur & relative Luftfeuchtigkeit: 0°C bis +35°C | 5% RH bis 90% RH
Einbautiefe: 33mm
Buchse: Typ A+C
Ausgangsstrom 2-fach Dose:
- Single A-Port: 5V 3.0A 15W; 9V 3.0A 27W; 12V 3.0A 36W
- Single C-Port: 5V 3.0A 15W; 9V 3.0A 27W; 12V 3.0A 36W; 15V 3.0A 45W; 20V 3.25A 65W
- A+C-Port: 5V 3.0A 15W
Schnellladefunktionen:
Adaptive Fast Charge (AFC); Fast Charging Protocol (FCP); Quick Charge (QC) 2.0/3.0/5;
Power Delivery (PD) 3.0 (Typ C), Apple 2.4A
Abisolierlänge: 6mm
USB-Ladedosen Installationshinweise 20241309 100.040.502
USB Ladedose 65 Watt / Prise de charge par USB 65 watts
L
N
Charge des batteries des bornes terminales mobiles :
Insérer la fiche USB du câble de chargement dans l'une des deux douilles de la prise de
chargement USB. Les batteries de l'appareil raccordé sont chargées automatiquement. Il est
possible de charger simultanément les batteries d'un second appareil grâce à la douille encore
libre. Respecter le courant de sortie maximal! Si 2 appareils sont connectés, le temps de charge
peut être plus long car le courant est réparti entre les deux prises. Respecter les indications du
fabricant de l'appareil raccordé concernant la durée de charge et le comportement de charge.
Raccordement et montage de l'appareil :
Choc électrique en cas de contact avec les parties sous tension!
Un choc électrique peut entraîner la mort ! Avant d'intervenir sur l'appareil, mettre
l'installation hors tension et recouvrir les pièces conductrices avoisinantes !
• L'appareil doit être protégé par un disjoncteur (voir données techniques)
• Raccorder l'appareil conformément au schéma de branchement (voir schémas)
• Placer l'appareil dans la boîte d'encastrement et le fixer à l'aide de la vis de fixation
• Placer le cadre de recouvrement
• Placer la face avant et la fixer avec la vis
Caractéristiques techniques
Tension d'entrée nominale: 220-250 V AC
Fréquence d'entrée nominale: 50 Hz
Courant nominal: max. 0.8A
Tension de sortie (regulée): 5 V DC ± 5% | 9 V DC* ± 5% | 12 V DC* ± 5% | 15 V DC* ±
5% | 20 V DC* ± 5% (*avec fonction de charge rapide)
Consommation électrique à vide: 230 V AC : ≤ 210mW
Fusible: Protection contre la surcharge et résistant au court-circuit, protection de ligne
max. 16 A
Connexion: Bornes à vis
Température de stockage et humidité relative: -20°C bis +80°C | 5% RH bis 95% RH (non
condensant)
Temp. de fonctionnement et humidité relative: 0°C à +35°C | 5% RH à 90% RH
Profondeur d'encastrement: 33mm
Prise: Type A+C
Courant de sortie prise double:
- Single A-Port: 5V 3.0A 15W; 9V 3.0A 27W; 12V 3.0A 36W
- Single C-Port: 5V 3.0A 15W; 9V 3.0A 27W; 12V 3.0A 36W; 15V 3.0A 45W; 20V 3.25A
65W
- A+C-Port: 5V 3.0A 15W
Fonctions de charge rapide:
Adaptive Fast Charge (AFC); Fast Charging Protocol (FCP);
Quick Charge (QC) 2.0/3.0/5; Power Delivery (PD) 3.0 (Typ C), Apple 2.4A
Longueur de dénudage: 6mm
Technische Änderungen jederzeit vorbehalten. /
Sous réserve de modifications techniques.
Tel. 062 209 60 30 • Fax 062 209 60 33
info@zidatech.ch • www.zidatech.ch
