- Seite 2 Copyright 2013, Samson Technologies Corp. Samson Technologies Corp. 45 Gilpin Ave Hauppauge, NY 11788 www.samsontech.com...

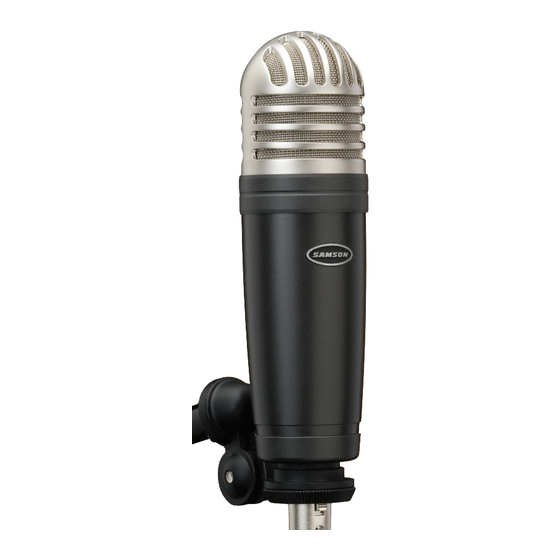

- Seite 3 MPF1 pop filter to be mounted directly to the microphone (included with the MTR101A) making setup a breeze. In these pages, you’ll find a detailed description of the features of the MTR101, as well as instructions for its setup and use, and full specifications. If your microphone was purchased in the United States, you’ll also find a warranty card...
- Seite 4 Internal capsule shock mounting • Extended smooth frequency response • Durable die cast construction • Gold-plated XLR connector Optional Accessories • Swivel* † • MSM1 shockmount † • MPF1 Pop filter * Included with MTR101 standard pack † Included with MTR101A microphone pack...
- Seite 5 Setting the Microphone Level When connecting the MTR101 to a mixer, use a balanced cable and be sure that the input is balanced and connected to a channel that is set for microphone level. Also, be sure that the phantom power is engaged. Most mixers and recorders of reasonable quality will offer a microphone input with mic trim (usually called Trim or Gain) control.
-
Seite 6: Microphone Placement
Acoustic Guitar There are a variety of ways that the MTR101 can be used to mike an acoustic guitar. Optimal microphone placement will depend on the type of instrument, and what kind of sound you’re looking to capture. - Seite 7 If you have a pair of MTR101 microphones, try one positioned at the fingerboard and the second over the bridge of the guitar, or have one micro- phone positioned close to the guitar and the second a few feet away to pick up the sound of the room, blending the two sources together.
- Seite 8 Shockmount (optional) To isolate the MTR101 from external vibrations and prevent unwanted noises that are transmitted through the stand, the microphone can be fitted on the custom- designed MSM1 spider shockmount. Follow the steps below to install the micro- phone into the shockmount.
- Seite 9 The pop filter also helps to protect the microphone element from moisture. The MTR101 features a unique design that enables the MPF1 pop filter to be mounted directly to the microphone.
-
Seite 10: Technical Specifications
Dimensions ....ø54mm x 189.9mm Weight....460g At Samson, we are continually improving our products, therefore specifications and images are subject to change without notice. - Seite 12 (inclus dans le MTR101A), très facilement. Dans ce mode d’emploi, vous trouverez une description détaillée des fonctions du MTR101, les instructions pour sa mise en œuvre, son utilisation, ainsi que les caractéristiques techniques. Si vous avez acheté votre micro aux USA, vous trouverez une carte de garantie —...
-
Seite 13: Caractéristiques
Fabrication en alliage robuste • Connecteur XLR plaqué-or Accessoires • Swivel* † • Support MSM1 † • Filtre anti-bruit MPF1 *Inclus dans le MTR101 de base † Inclus dans le micro MTR101A de base MTR101 Micro de studio à condensateur... -
Seite 14: Mise Sous Tension
Un bon préamplificateur micro est en outre équipé de témoins d’écrê- tage. Pour obtenir un niveau micro idéal, placez le MTR101 en face de la source à enregistrer et augmentez progressivement le gain jusqu’à ce que le témoin PEAK s’allume. - Seite 15 Placement du micro Le positionnement du MTR101 par rapport à l’instrument ou au chanteur que vous enregistrez influence directement la qualité sonore finale. Le MTR est un micro uni-directionnel, il est donc très sensible à un phénomène connu sous le nom “d’effet de proximité”, qui se caractérise par une variation de la réponse...
- Seite 16 Grâce à sa réponse étendue dans les hautes fréquences et à sa réponse ultra rapide aux transitoires, le MTR101 est parfait en Overhead de batterie Vous pouvez placer un MTR101 sur la perche du micro au-dessus de la batterie et le positionner vers l'arrière. Pour les enregistrements en stéréo, placez deux micro MTR101 au-dessus de la batterie à...
- Seite 17 Suspension anti-choc (en option) Afin de garantir une isolation optimale du micro, le MTR101 peut être installé sur la suspension anti-choc SP01 “Spider” optionnelle. La procédure suivante vous indique comment installer le micro sur sa suspension : • Tout d’abord, vissez la suspension sur le pied ou sur la perche micro.
- Seite 18 Le filtre anti-bruit protège également le micro de l'humidité. Le MTR101 présente une conception unique qui permet de monter le filtre anti-bruit directement sur le micro. Pour monter le filtre anti-bruit MPF1 sur le micro, ali- gnez le filtre et la rainure située sous la grille et appuyez...
-
Seite 19: Caractéristiques Techniques
Poids ....460g Chez Samson, nous améliorons nos produits en permanence, certaines images et spécifications sont donc susceptibles de changer sans notification préalable. - Seite 21 Kaufdatum: ___________________________________________________ Name des Händlers: _____________________________________________ Mit der richtigen Pflege und Wartung werden Sie Ihr MTR101 viele Jahre lang problemlos einsetzten können. Falls Ihr Mikrofon je eine Reparatur benötigen sollte, ist eine Return Authorization (RA) Nummer [Rücksende-Genehmigungsnummer] erforderlich, bevor Sie Ihr Mikrofon an die Samson schicken.
- Seite 22 Interne gekapselte Schwingungsdämpfung • Erweiterter weicher Frequenzgang • Robuste Gusskonstruktion • Vergoldeter XLR Stecker Optionales Zubehör • Drehkopf* † • MSM1 Schwingungsdämpfer MSM1 † • MPF1 Pop Filter * In der MTR101 Standard Verpackung enthalten In der MTR101A Mikrofonverpackung † enthalten...
-
Seite 23: Einstellen Des Mikrofonlevels
Peak oder Clip Anzeige besitzen. Um einen optimalen Pegel am Mikrofon einzustellen, stellen Sie das MTR101 vor der gewünschten Schallquelle auf und erhöhen Sie langsam den Trim-Regler des Mikrofons, bis Sie sehen, dass die PEAK LED aufleuchtet. Drehen Sie dann den Trim-Regler nach unten, bis die LED nicht mehr leuchtet. -
Seite 24: Aufstellen Des Mikrofons
Aufstellen des Mikrofons Um die Qualität des Klangs zu maximieren, müssen Sie sorgfältig auf die Platzierung Ihres MTR101 achten und darauf, wie es hinsichtlich des Instruments oder des / der Sänger(in) positioniert ist. Das MTR101 ist ein unidirektionales / Richtmikrofon. - Seite 25 Sie können ein MTR101 auf einen Ständer direkt über dem Kit aufstellen und von vorne nach hinten ausrichten. Für eine Stereoaufnahme stellen Sie zwei MTR101 Mikrofone über dem Drumset in einem Abstand von etwa 90 - 150 cm auf. Sie können mit der genauen Platzierung etwas experimentieren, da die ideale Position von der Größe des Raumes abhängig ist und davon, ob Sie eine räumliche...
-
Seite 26: Schwingungsdämpfer (Optional)
Schwingungsdämpfer (optional) Um das MTR101 von externen Schwingungen zu isolieren und zu verhindern, dass unerwünschte Geräusche über den Ständer übertragen werden, kann das Mikrofon auf einer individuell gestalteten MSM1 Spinne, einem Schwingungsdämpfer mon- tiert werden. Folgen Sie den unten angegebenen Schritten, um das Mikrofon auf der Spinne zu montieren. - Seite 27 Sängers beim Aussprechen bestimmter Worte, die harte Konsonanten enthalten, zu reduzieren. Die Pop Filter helfen ebenfalls dabei, das Mikrofon vor Feuchtigkeit zu schützen. Das MTR101 verfügt über ein einzigartiges Design, das es ermöglicht, das MPF1 Pop Filter direkt auf das Mikrofon zu montieren.
-
Seite 28: Technische Daten
Abmessungen ....ø54mm x 189.9mm Gewicht ....460g Wir bei Samson verbessern ständig unsere Produkte. Daher können Spezifikationen und Bilder ohne vorherige Ankündigung geändert werden. - Seite 30 éste y otros productos de Samson en el futuro. Además, no deje de visitar nuestra web (www.samsontech.com) para ver toda la información sobre nuestra línea de productos.
- Seite 31 • Conector XLR chapado en oro Accesorios opcionales • Swivel* † • Montura anti-vibraciones MSM1 † • Filtro anti-petardeos MPF1 * Incluido con el pack estándar MTR101 † Incluido con el pack de micrófono MTR101A MTR101 Micrófono Condensador de Estudio...
-
Seite 32: Patrón Polar
LED de PICO o RECORTE. Para ajustar un nivel óptimo en el micrófono, coloque el MTR101 delante de la fuente de sonido y suba lentamente el control de recorte del micrófono hasta que el LED de PICO se ilumine. A continuación, baje el control de recor- te hasta que el LED deje de iluminarse. - Seite 33 Para maximizar la calidad del sonido, es necesario prestar una gran atención a la ubicación del MTR101 y a cómo está situado con respecto al instrumento o vocalista que va a captar con el micrófono. El MTR101 es un micrófono unidirec- cional y muestra por lo tanto un fenómeno denominado "efecto de proximidad".
- Seite 34 Si dispone de un par de micrófonos MTR101, pruebe con uno colocado en el diapasón y el segundo sobre el puente de la guitarra, o con uno colocado cerca de la guitarra y el otro a un metro o así...
- Seite 35 Montura Anti-vibraciones (opcional) Para aislar el micrófono MTR101 de las vibraciones externas y evitar los ruidos no deseados que se transmiten a través del pie, el micrófono puede instalarse en la montura anti-vibraciones tipo araña MSM1 diseñada específicamente. Siga los pasos que se indican a continuación para instalar el micrófono en la montura anti-...
- Seite 36 El filtro anti- petardeos también ayuda a proteger el micrófono contra la humedad. El MTR101 tiene un diseño único que per- mite montar el filtro anti-petardeos MPF1 directamente en el micrófono.
- Seite 37 Peso....460g En Samson mejoramos continuamente nuestros productos y debido a ello las especificaciones y las imágenes podrían ser objeto de cambios sin previo aviso.
- Seite 39 è dotato di un'estesa risposta in frequenza piatta e garantisce una riproduzione precisa e lineare della musica. Con la sua ampia gamma dinamica e la capacità di gestire elevati livelli di pressione sonora, il modello MTR101 eccelle nel cogliere ogni sfumatura di suono, dalla più lieve alla più alta e assordante.
- Seite 40 Resistente struttura pressofusa • Connettore XLR placcato oro Accessori opzionali • Perno* † • Supporto antivibrazioni MSM1 † • Filtro anti-pop MPF1 * In dotazione nella confezione del modello standard MTR101 † In dotazione nella confezione del microfo- no MTR101A...
- Seite 41 Impostazione del livello del microfono Quando si collega il microfono MTR101 a un mixer fare ricorso a un cavo bilanciato e accertarsi che l'ingresso sia bilanciato e collegato a un canale configurato per il livello del microfono.
-
Seite 42: Posizionamento Del Microfono
Per elevare al massimo la qualità del suono che si sta catturando, bisogna prestare un'accurata attenzione alla localizzazione del microfono MTR101 e a come viene po- sizionato in relazione allo strumento o al cantante. Il modello MTR101 è un microfono unidirezionale, pertanto mostra un fenomeno conosciuto con la denominazione di "effetto di prossimità"... - Seite 43 Per suoni di ensemble più contemporanei, posizionare due microfoni MTR101 nel piano, uno sopra le corde dei bassi e uno sopra quelle degli alti a una distanza di 6 - 12 pollici (152 - 305 mm). Dotando un pianoforte verticale di un solo microfono, posizionare quest'ultimo appena sopra e di fronte al piano con la parte superiore aperta, centrato sopra lo strumento.
- Seite 44 Supporto antivibrazioni (opzionale) Per isolare il microfono MTR101 dalle vibrazioni esterne ed evitare la trasmissio- ne di rumori indesiderati attraverso il piedistallo, il microfono può essere montato sull'apposito supporto antivibrazioni "a forma di ragno" MSM1. Per montare il microfono sul supporto antivibrazioni eseguire le operazioni riportate di seguito.
- Seite 45 Inoltre il filtro anti-pop contribuisce a proteggere dall'umidità gli elementi che compongono il microfono. Il microfono MTR101 è caratterizzato da un design speciale che consente di montare direttamente al microfono il filtro anti-pop modello MPF1.
-
Seite 46: Specifiche Tecniche
Peso....460 g In Samson, il miglioramento dei prodotti è ininterrotto, pertanto specifiche e immagini sono soggette a modifica senza preavviso. - Seite 48 Samson Technologies 45 Gilpin Avenue Hauppauge, New York 11788-8816 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201 www.samsontech.com...
