1. Einbauanleitung:
Achtung: für den Einbau der USB Schnittstelle sind aus
Platzgründen nur Festplatten mit einer Dicke von maximal bis
10mm geeignet.
1.1 Lösen des Gehäusebodens
Um ein Bohren von etwaigen Löchern zu vermeiden haben wir uns entschlossen,
die vorhandene USB Buchse im Tyros sowohl für die interne Tyros USB
Schnittstelle als auch für das musitronics Festplatten USB Interface gemeinsam
zu nutzen. Zu diesem Zweck befindet sich auf dem musitronics Tyros USB Board
ein sogenannter USB Hub Baustein, der das gemeinsamme Signal, das von der
USB Buchse kommt, auf beide USB Schnittstellen aufteilt.
Hierzu ist es nötig das Kabel am Mainboard abzuziehen, das von der Tyros USB
Buchse auf das Mainboard führt. Dazu muß man den Gehäuseboden des Tyros
lösen damit man an das USB Kabel, das von der Tyros USB Buchse zum Tyros
Mainbaord führt herankommt.

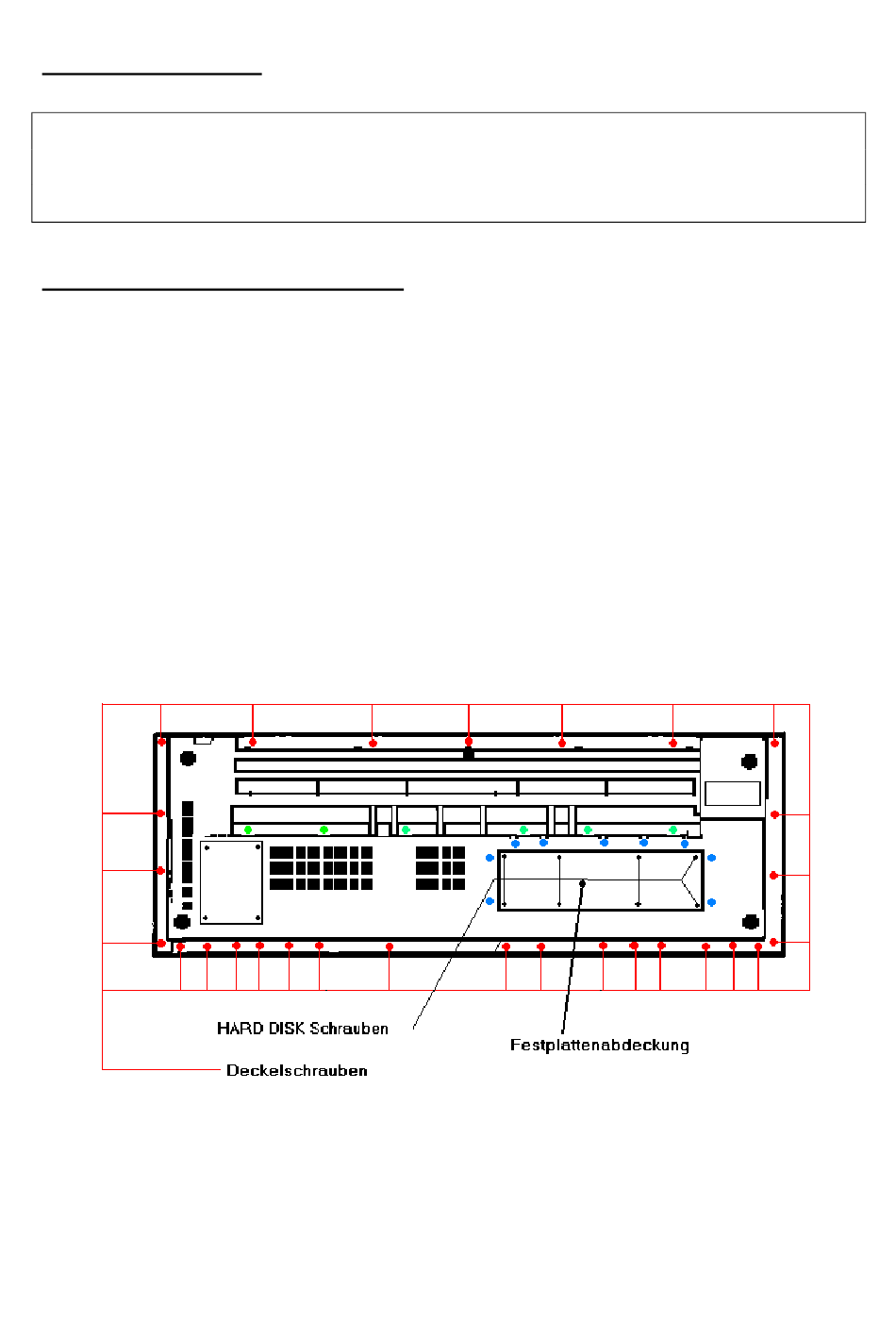

a) Lösen des Gehäusebodens:
Schrauben Sie alle 8 Schrauben des Deckels für den Festplattenschacht heraus
und nehmen ihn ab.
-Lösen Sie alle 28 rot makierten Schrauben am Rand.
-Lösen Sie die 6 grün makierten Schrauben in der Mitte.
-Lösen Sie die 9 blau makierten Schrauben um den Festplattenschacht herum.
