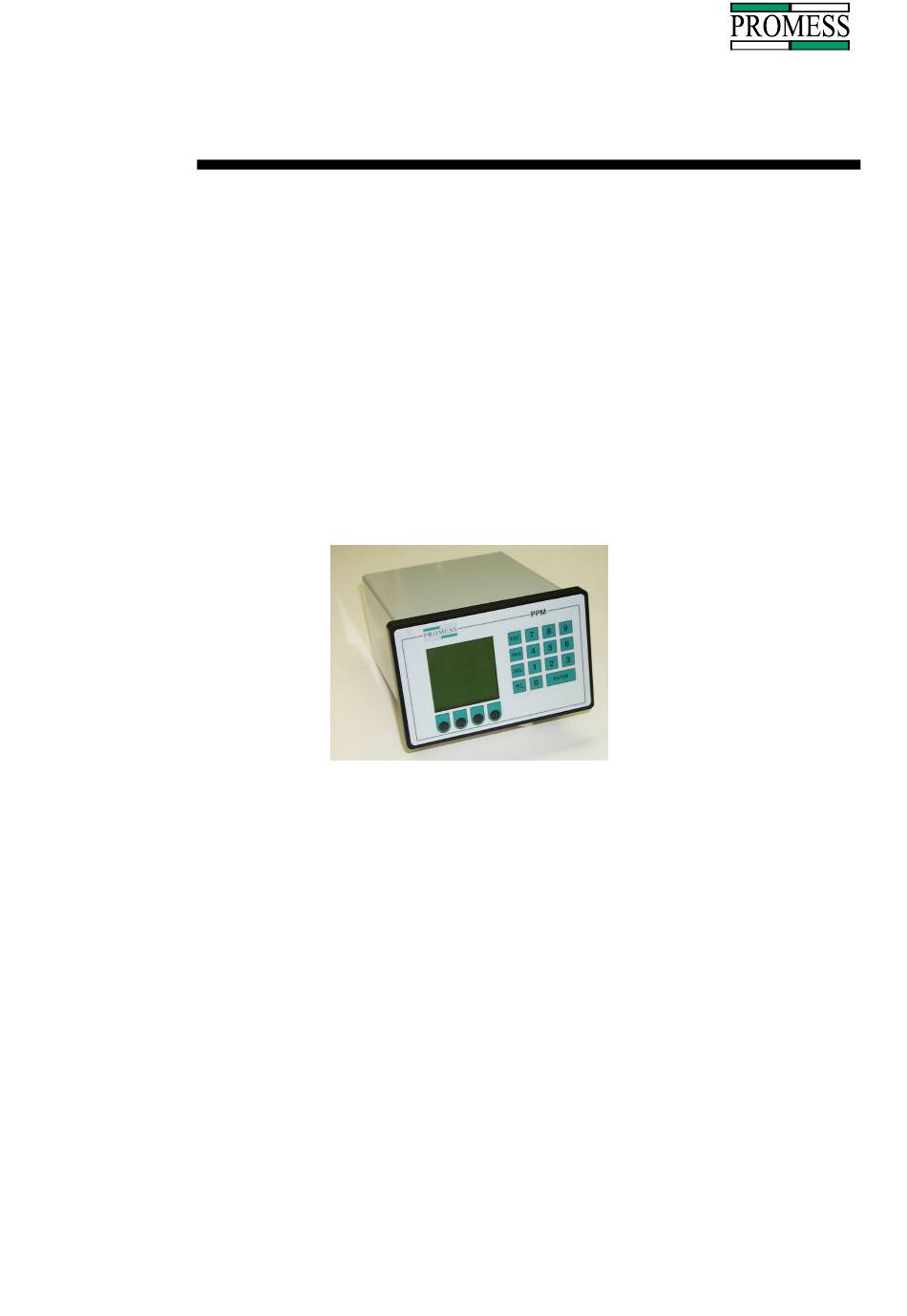

- Seite 1 Kraft - Weg - Überwachung Software Handbuch Software Handbuch...
-
Seite 2: Inhaltsverzeichnis
3.6 Beispiel: Teach-In Einpressanwendung.............20 4. Automatik Modus 4.1 Fehlerliste....................22 4.2.1 Teilezähler...................22 4.2.2 Teiledaten..................23 4.2.3 Lerndaten ..................23 4.2.4 Datenliste ..................24 5.0 Service 5.1 Diagnose ....................25 5.1.1 Sensor Signale................27 5.1.2 Eingänge ..................28 5.1.3 Ausgänge..................29 PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... - Seite 3 5.3.2 Datum und Zeit ................39 5.3.3Baudrate Serielle Kommunikation..........40 5.3.4 Sprache..................40 6 RS232 Serielle Kommunikation 6.1 Kommunikation Einstellungen ............. 41 8.2 Signalbeschreibung ............... 41 6.3 Befehle Serielle Kommunikation..........41 PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
-
Seite 4: Einführung
1. Einführung Das PPM - Gerät dient zur Überwachung von Kraft - Weg – Verläufe und somit zur Qualitätskontrolle in verschiedenen Bereichen, wie Einpress, Crimp oder Setzoperationen. Das Mikroprozessor basierte System nimmt die Signale der an der Maschine montierten Kraft- und Wegaufnehmer auf. Anhand dieser Signale wird der Kraft - Weg - Verlauf aufgezeichnet und mit einer gelerntem Hüllkurvenprofil verglichen. -
Seite 5: Parameter
2. Parameter Das Promess PPM System verfügt über vielfältige Einstellmöglichkeiten zur Überwachung ihres Kraft-Weg-Verlaufs. Achtung: Die Überlastgrenzen, die Spitzenwertgrenzen, die absoluten Grenzen, sowie der Grenzwertschalter sind standardmäßig nicht aktiviert. Wenn eine dieser Einstellungen genutzt werden soll, so muss sie im versteckten Setup- Menü... -
Seite 6: Überlastgrenze
Wert von der Istkurve subtrahiert wird. Wenn die untere relative Grenze unterschritten wird, wird das Teil zu "NIO" erklärt. Kraft Überwachungsfenster relative oberer Grenze relative unterer Grenze PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 7: Absolute Obere Grenze
Die absolute untere Grenze wird in Echtzeit innerhalb des Fensters von Start bis Ende überwacht. Wenn die Kraft die untere absolute Kraftgrenze unterschreitet wird das Teil "NIO" erklärt. Kraft absolute obere Grenze absolute untere Grenze PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 8: Start Überwachungsfenster
Wert berechnet. Dies dient zur Kompensation von Wegschwankungen. Die Scheibentoleranz wird im Setup - Menü eingegeben. Kraft Überwachungsfenster Relative Obere Grenze Relative Untere Grenze Ende Start Überwachungsfenster Überwachungsfenster PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 9: Kraft Grenze
Kraftgrenze wird am Ende des Zyklus angezeigt. Spitzenwert untere Grenze Die untere Grenze ist einen feste Grenze über den Weg. Das Unterschreiten der gesetzten Kraftgrenze wird am Ende des Zyklus angezeigt. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 10: Globale Spitzenwertüberwachung
2.13 Anschnäbelgrenze Diese Funktion dient zur Überwachung des Berührungspunktes der Teile (Anschnäbelposition). Der Start und das Ende des Überwachungsfensters liegen relativ zum Anschnäbelpunkt. Kraft Anschnäbelkraft . Überwachungs Fenster Anschnäbelpkt. Toleranz PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 11: Toleranz Anschnäbelpunkt
Anschnäbeltoleranz = 2.00mm Untere Weggrenze = 11.50mm und oberer Grenze = 15.50mm. Werden die Grenzen über- bzw. unterschritten, wird eine Fehlermeldung ausgegeben. gelernt Untere Grenze obere Toleranz 11.50 00.00 13.50 15.50 25.00 PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 12: Endlagentoleranz
- Toleranz Endlage = -1.20 Die Endposition muss also zwischen 14.00 und 17.20 mm liegen, damit die Messung der Endlagenposition keinen Fehler auswirft. - Toleranz gelernt + Toleranz 00.00 14.00 15.20 17.20 25.00 PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 13: Lernen
3. Lernen Die Funktion "Lernen" dient zur Aufnahme der Hüllkurven für den Kraft - Weg - Verlauf. Wenn der Lernzähler erreicht ist, wechselt das PPM selbständig in den "Automatikmodus". Der anstehende Modus wird in der rechten oberen Ecke des Displays angezeigt (L = Lernmodus; A = Automatikmodus). Während des Lernvorgangs werden nur die Überlast, die Kraftgrenze und der Spitzenwert... -
Seite 14: Hüllkurve Aufnehmen
Die Überwachungsparameter können Sie sowohl im Lernmodus als auch im Automatikmodus ändern, ohne dass Sie erneut Lernen müssen. Im Lernmodus sehen folgende Anzeige: Kraft Endlage 0 mm Prog: 1 1000 0.00 25.00 Informa- Grenzen Haupt Setup tion PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 15: Parameter Einstellen
Zoom Fenster Zoom Verlassen Editieren Editieren Verlassen Grenzen Setup Grenzen Setup * Zoom Fenster * X Achse 0.00 25.00 mm 500 N Y Achse Globale Fenster Verlasen Editieren Einst. Einst. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 16: Grenzen Überwachungsfenster
Menü deaktiviert sind. * Fenster Grenzen * Rel. Obe.Gr.. 10 N Rel. Unt. Gr. 10 N Start Fenster 0.00mm Ende Fenster 25.00mm Scheibenbreite 0.20mm Globale Zoom Editieren Verlassen Grenzen Setup PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... - Seite 17 Schaltflächen ein "+" und "-" Zeichen. Ändern Sie die Scheibenbreite mit Hilfe dieser Tasten. * Fenster Grenzen * Start Fenster 5.00 mm Ende Fenster 20.00 mm Scheibenbreite 0.60 mm Verlassen PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
-
Seite 18: Globale Grenzen
Achtung: Die Überlastgrenze, die globalen Spitzenwertgrenzen, der Grenzwert Kraft und die Toleranzen für den Anschnäbelpunkt erscheinen nicht, wenn sie im Verdeckten Setup deaktiviert sind Um einen Parameter zu ändern, wählen Sie bitte "Editieren" PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... - Seite 19 Sie den neuen Wert ein. Durch Eingabe von "Enter" oder "Verlassen" wird der neue Wert gespeichert. Verlassen Sie den "Editiermodus" mit der entsprechenden Taste. Um das Fenster zu verlassen, drücken Sie bitte erneut " Verlassen". PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
-
Seite 20: Zoom Fenster
1000 N Verlassen Löschen Schaltfläche Funktion ¯ Hiermit bewegen Sie sich im Fenster nach oben und nach unten. Löschen Löscht den momentanen Wert. Verlassen Bringt Sie in das vorherige Fenster PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 21: Beispiel: Teach-In Einpressanwendung
Endlage 8 mm ab (= 12,50 mm) und geben Sie dies als Startwert für das Überwachungsfenster ein. passen Sie die Toleranz der Endlage an, falls dies notwendig sein sollte. Pressenstempel Lager PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 22: Automatik Modus
Informa- Grenzen Haupt Setup tion Schaltfläche Funktion Grenzen Setup Öffnet das Fenster zur Eingabe der Grenzen und zur Änderung der Zoomeinstellungen. Information Öffnet das Informationsfenster. Haupt Kehrt zum Hauptmenü zurück. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 23: Fehlerliste
Rel. Obere Gr. : Rel. Untere G. : Zähler löschen Löscht die Endlage + : momentanen Zählerstände. Endlage - : Verlassen Bringt Sie in das Fehler- Zähler Verlassen vorherige Fenster. liste löschen PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 24: Teiledaten
Anschnäbelpkt. 13.14 mm Endlage 19.30 mm G. Spitzenkraft 354 N F. Spitzenkraft 345 N F. Spitzenscheibe 345 N F. Letzte Scheibe 345 N Daten- Fehler- Teile- Verlassen liste liste daten PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 25: Datenliste
Das folgende Fenster sehen Sie bei Wahl von "Endlage". * Liste Endlage * Prog. Spitzenkraft Status 19,64 mm 19,64 mm 18,02 mm 19,63 mm 19,64 mm 19,67 mm 19,64 mm 18,43 mm End- F. Letzte Verlassen lage Scheibe PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 26: Service
Über das Servicemenü haben Sie Zugang zu folgenden Menüs: Diagnose, Setup, Kalibration und Hauptmenü Service Menü Diag- Setup Haupt Kalibrieren nose 5.1 Diagnose Über das Diagnosemenü können Sie die Ein- und Ausgänge des Systems überprüfen. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... - Seite 27 Funktion ¯ Hiermit bewegen Sie sich im Fenster nach oben und nach unten. Auswahl Wählt den Menüpunkt, der durch den Pfeil markiert ist. Verlassen Bringt Sie in das vorherige Fenster PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
-
Seite 28: Sensor Signale
Absolutmodus nur der Kraftwert tariert. Im Tara - Modus werden beide Sensoren zu Null gesetzt. Die Anzeige gibt anschließend Werte aus, die diese Tarawerte berücksichtigt. Haupt Mit dieser Schaltfläche kehren Sie zum Hauptmenü zurück. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 29: Eingänge
2 = Reset Fehler 3 = Binär 1 Eingang 4 = Binär 2 Eingang 5 = Binär 4 Eingang 6 = Binär 8 Eingang 7 = nicht benutzt 8 = Menüsperre PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 30: Ausgänge
* Relais Ausgänge * Relais: 1 2 3 4 5 6 7 8 1 1 1 1 1 1 1 1 Verlassen Umschalten Verlassen Bringt Sie in das vorherige Fenster PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 31: Kalibration
Ordnet dem Nennweg den vollen AD - Wandlerausschlag von 32768 zu. Kraftfaktor editieren: Hier können Sie den Umrechnungsfaktor für den Kraftaufnehmer editieren. Positionsfaktor editieren: Hier können Sie den Umrechnungsfaktor für den Wegaufnehmer editieren. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 32: Kalibrierung Kraft
Referenzaufnehmers ein. Bringen Sie eine Last auf und geben Sie den Wert 87,43 Drücken Sie "Kalibrieren", um den Wert zu übernehmen Löschen Verlassen Kalibrieren Zur Übernahmen drücken Sie bitte "Kalibrieren". PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... - Seite 33 Drücken Sie "ENTER" zum editieren. Tara/ Null Verlassen Absol. Wenn während der Kalibrierung keine Last gemessen wird, wird eine Fehlermeldung ausgegeben. WARNUNG !!! Die Kalibrierung ist fehlgeschlagen. Es wurde keine Last aufgebracht. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
-
Seite 34: Kalibrierung Wegaufnehmer
Legen Sie das Endmaß unter den Taster und geben Sie Kalibrierung beendet. das Nennmaß ein: Entfernen Sie das Endmaß. Drücken Sie "Enter", um fortzufahren. 25.00 Für die Übernahme drücken Sie "Kalibrieren". Kalibrieren Löschen Verlassen PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... - Seite 35 0.003391 mm/Dig. Drücken Sie "ENTER" zum Editieren. Tara/ Null Verlassen Absol. Wenn der Wegaufnehmer nicht bewegt wird, wird folgende Fehlermeldung ausgegeben. WARNUNG !!! Kalibrierung ist fehlgeschlagen. Es wurde kein Endmaß eingelegt. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
-
Seite 36: Reset Kraftfaktor
A/D Bereich ? Nein 5.2.4 Reset Positionsfaktor Diese Funktion ordnet dem Nennweg dem Vollausschlag des AD-Wandlers (32768 Digits) zu. * Reset Positions Faktor * Reset auf vollen A/D Bereich ? Nein PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 37: Kraftfaktor Editieren
Kraft 0 kN Faktor: 0.003391 kN/Dig. Drücken Sie "ENTER" zum Editieren. Tara/ Null Verlassen Absol. Um einen neuen Kraftfaktor einzugeben, drücken Sie bitte "Enter". Geben Sie den neuen Wert ein. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 38: Positionsfaktor Editieren
Datum und Zeit Serial Baud Rate Serielle Baudrate Auswahl Wählt die markierte Sprache Language Option. Save & Load Setup Verlassen Bringt Sie in das vorherige Fenster Select Exit Verlassen Wählen PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 39: Passwort Ändern
Verlasen Geben Sie das neue Passwort ein ( maximal 3 Zeichen) und drücken Sie "Enter". Anschließend wird die Meldung "Passwort geändert" ausgegeben. Drücken Sie "OK", um das Fenster zu verlasen. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 40: Datum Und Zeit
19 99 18 : 38 : 1 Löschen Verlassen Bewegen Sieden Rahmen zu dem Wert, den Sie ändern möchten. Drücken Sie "Löschen" und geben Sie anschließend die neue Zahl ein. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 41: 3Baudrate Serielle Kommunikation
In die Fenster wählen Sie die gewünschte Sprache. * Sprache * Deutsch Sprache: Nächster Verlassen Schaltfläche Funktion ç è Hiermit ändern Sie die Sprache. Nächster Nicht benutzt Verlassen Bringt Sie zurück in das "Setupmenü". PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... -
Seite 42: Rs232 Serielle Kommunikation
Buchstaben der Befehle müssen immer groß geschrieben werden. Sonst wird der Befehl ignoriert. Die Übergabe der Befehle darf nur erfolgen, wenn das Signal "Überwachen" nicht gesetzt ist. Jedes Kommando muss mit "Carriage Return" abgeschlossen werden. <CR>. PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin... - Seite 43 Zusammenfassung Anschnäbelpunkt akt. Endlage Gelernte Endlage Grenzen Endlage Zusammenfassung Endlage Spitzenwert Kraft Fenster Spitzenwert Kraft global Istkurve Fenster Gelernte Kurve Fenster Hüllkurve Fenster Zusammenfassung Kurven Wert an bestimmter Position später PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
- Seite 44 Anschnäbelpunkt Zusammenfassung – Der aktuelle Anschnäbelwert wird gefolgt von dem unteren, dem oberen Grenzwert und dem "Carriage Return" wird gesendet. Datenformat: Akt. Anschnäbelwert, unterer Grenzwert, oberer Grenzwert <CR> Beispiel: 8,23;8,03;8,43<CR> PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
- Seite 45 Endlage Zusammenfassung – Der aktuelle Endlagenwert, die untere Grenze der Endlage, die oberer Grenze der Endlage gefolgt von einem "Carriage Return." wird gesendet. Datenformat: Akt. Endlage, untere Grenze der Endlage, oberer Grenze der Endlage <CR> Beispiel: 23.,4;23,19;24,19<CR> PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
- Seite 46 Gelernte Kurve Fenster – – Die Lernkurve innerhalb des Überwachungsfensters wird als Paare von Weg- und Kraftwerten gefolgt von einem "Carriage Return" gesendet Datenformat: Weg 1;Kraft1;Weg 2;Kraft 2;Weg 3;Kraft 3; …Weg n; Kraft n <CR> Beispiel: 11,00;23;11,10;48;11,20;113;…23,00;1678<CR> PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
- Seite 47 Weg 1; Istwert 1; Kraft unt. Gr.1; Kraft ob. Gr. 1; Weg 2; Istwert 2;Kraft unt. Gr.2; Kraft ob. Gr. 2; … Weg n; Istwert n; Kraft unt. Gr.n; Kraft ob. Gr. n <CR> Beispiel: 11,00;23;0;123;11,10;48;0;148;…23,00;1678;1578;1778<CR> PPM Software Handbuch ã Promess Montage- und Prüfsysteme GmbH Berlin...
