LAE electronic SWB-R Bedienungsanleitung Seite 2

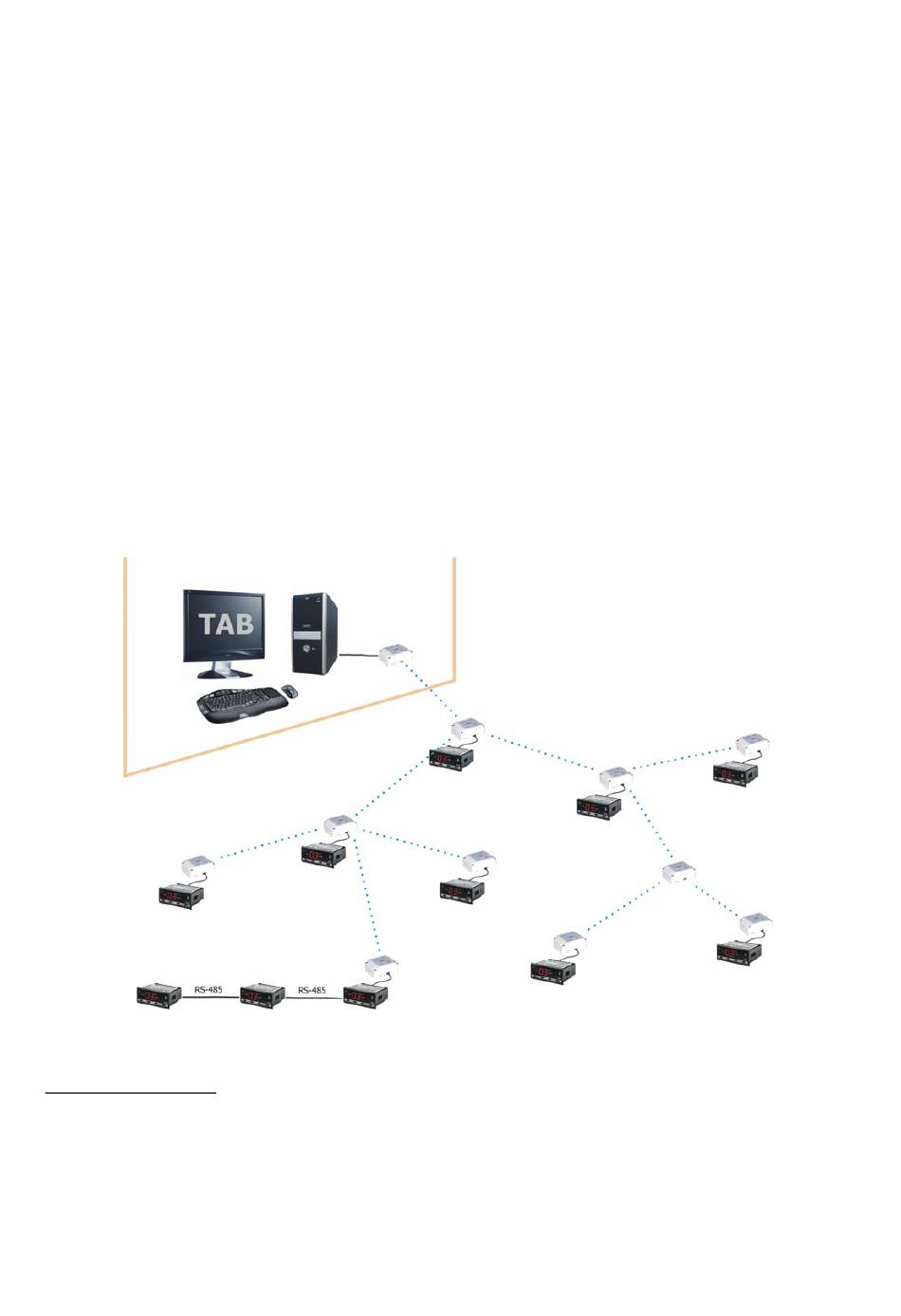

- die SWB-Module ein Mesh-Netzwerk schaffen, was bedeutet, dass sich jedes SWB-R-Modul (Router)
über das nahegelegenste Modul ins Netz einloggt und mit dem SWB-C (Koordinator) über die
Zwischenmodule (siehe Abbildung unten) kommuniziert.
- falls die Distanz zwischen zwei Nachbarmodulen über der maximalen Reichweite von 30-40m liegt, ein
eigenständiges SWB-R-Modul als einfacher Repeater zwischengeschaltet werden kann;
- zum Schutz vor nicht ermächtigen Zugriffen sich jedes Modul für maximal 1 Minute nach seiner
Aktivierung ins Netzwerk einhängen kann.
Anleitung:
1- Das SWB-C-Modul und alle SWB-R-Module an ihrer Arbeitsposition installieren, die Sicht zwischen
Nachbarmodulen so weit wie möglich frei halten und Hindernisse aus Metall zwischen
Nachbarmodulen vermeiden. Das SWB-C-Modul an den PC und die SWB-R-Module an die
entsprechenden Regler anschließen.
2- Das SWB-C-Modul einschalten; der Koordinator wählt einen freien Funkkanal für die Einrichtung
seines Netzes. Sobald die erste LED links blinkt, ist das SWB-C-Modul startbereit und erlaubt den
anderen SWB-R-Modulen, sich für 1 Minute an das Netzwerk anzuschließen.
3- Werden alle SWB-R gleichzeitig eingeschaltet, richtet sich das Netz automatisch ein; es muss
überprüft werden, dass die „ON"-LED aller Module blinkt. Andernfalls das SWB-C-Modul
einschalten, das nahegelegenste SWB-R innerhalb 1 Minute aktivieren und überprüfen, dass die
„ON"-LED blinkt; diese Vorgangsweise für alle SWB-R-Module bis zum entferntesten wiederholen.
Das Netzwerk ist nun eingerichtet und alle Regler sind vom Überwachungsnetzwerk erreichbar.
Jedes SWB-R-Modul wird im Netz anhand seiner Seriennummer (auf dem Gehäuse angegeben) identifiziert.
SWB-R
TECHNISCHE DATEN
- Funkfrequenzband: ISM 2.4GHz
- Funkreichweite: bis zu 40 m in Räumen mit Hindernissen
- Serieller Anschluss
- Max. Peripherien pro RS485-Anschluss: 63
- LED-Anzeigen: Netzspannung / verbunden, serielle Übertragung, serieller Empfang
- Versorgung: 230Vac/3W
- Abmessungen: 110x75x53 mm
LAE electronic - SWB Ita - v1.00
SWB-C
SWB-R
SWB-C: RS232 auf Steckverbinder DB-9
SWB-R: TTL/RS485 wählbar, auf 4-Draht-Steckverbinder Ampmodu II
SWB-R
SWB-R
SWB-R
SWB-R
SWB-R
SWB-R
SWB-R
SWB-R
