SWB-R / SWB-C: Bedienungsanleitung

Die SWB-Module binden die LAE-Regler mit seriellem TTL- oder RS485-Anschluss in Verwendung der TAB-

Überwachungssoftware (Version 4.2 oder höher) in ein drahtloses Datennetz ein.

Das Netz setzt sich aus einem an den PC mit Überwachungssoftware angeschlossenen SWB-C-Modul

sowie aus einem oder mehreren, an die Regler angeschlossenen SWB-R-Modul/en zusammen.

SWB-C

Dieses Modul übernimmt die Funktion des Netzwerkkoordinators. Es ist mit RS232-Schnittstelle ausgerüstet

und muss per Kabel mit einem COM-Port des PC verbunden werden. Sollte der PC nicht für RS232-

Verbindungen ausgelegt sein, kann ein marktgängiger USB-RS232-Wandler verwendet werden.

An der Modulseite mit RS232-Steckverbinder befinden sich drei LED-Anzeigen: die erste von links (ON)

blinkt, sobald der Koordinator eingeschaltet und das Netz eingerichtet sind, die anderen LEDs melden den

aus- und eingehenden Datenverkehr.

SWB-R

Diese Module können mittels beiliegendem Kabel mit Reglern mit TTL- oder RS485-Anschluss verbunden

werden. Die Art der Verbindung kann über die internen Drahtbrücken gewählt werden (Werkseinstellung:

TTL-Anschluss). Zur Änderung der Verbindung die Modulabdeckung durch Entfernen der 4 Schrauben

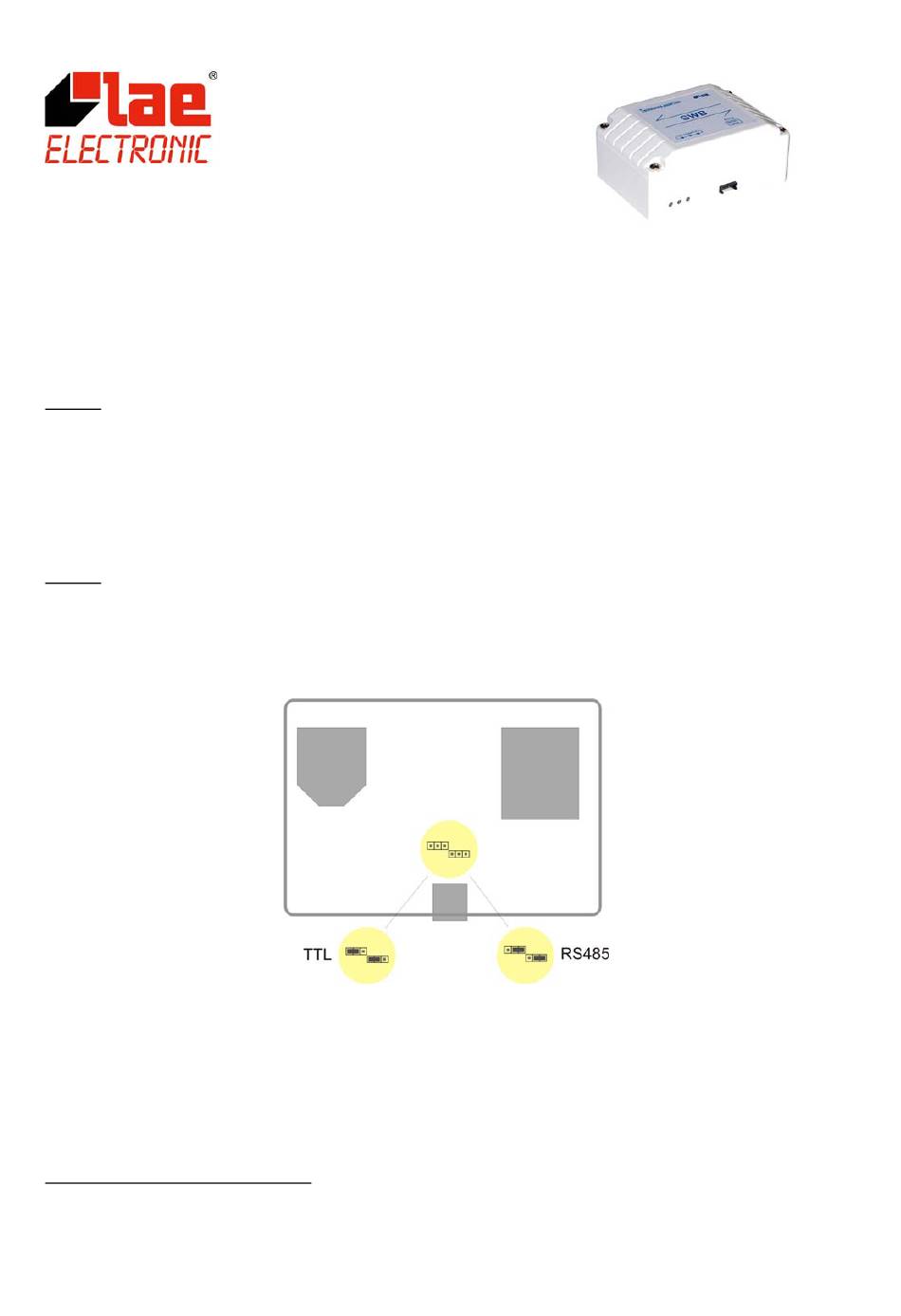

abnehmen und die Drahtbrücken unter Bezugnahme auf die folgende Abbildung verstellen.

SWB-R:

Wahl des seriellen

Anschlusses

Auch diese Module besitzen 3 LED-Anzeigen: die erste von links (ON) blinkt bei eingeschaltetem und in das

Netz eingebundenem Modul, die anderen beiden melden den aus- und eingehenden Datenverkehr.

Im Fall des TTL-Anschlusses ist ein SWB-R-Modul für jeden Regler nötig, im Fall des RS485-Anschlusses

hingegen können bis zu 63 Regler über einen einzigen SWB-R zugeschaltet werden.

EINRICHTUNG DES NETZWERKS

Die Einrichtung eines Netzes mit SWB-Modulen erfolgt einfach und schnell; dabei ist jedoch zu

berücksichtigen, dass:

das SWB-C-Modul (Koordinator) als erstes Modul zu aktivieren ist;

LAE electronic - SWB Ita - v1.00

Seite 1 Auch diese Module besitzen 3 LED-Anzeigen: die erste von links (ON) blinkt bei eingeschaltetem und in das Netz eingebundenem Modul, die anderen beiden melden den aus- und eingehenden Datenverkehr. Im Fall des TTL-Anschlusses ist ein SWB-R-Modul für jeden Regler nötig, im Fall des RS485-Anschlusses hingegen können bis zu 63 Regler über einen einzigen SWB-R zugeschaltet werden.
Seite 2 Netzes. Sobald die erste LED links blinkt, ist das SWB-C-Modul startbereit und erlaubt den anderen SWB-R-Modulen, sich für 1 Minute an das Netzwerk anzuschließen. 3- Werden alle SWB-R gleichzeitig eingeschaltet, richtet sich das Netz automatisch ein; es muss überprüft werden, dass die „ON“-LED aller Module blinkt. Andernfalls das SWB-C-Modul einschalten, das nahegelegenste SWB-R innerhalb 1 Minute aktivieren und überprüfen, dass die...
