www.bequiet.com/bk024
» Product information for this CPU cooler
» Produktinformationen zu diesem CPU-Kühler
» Informations produit pour ce système de refroidissement
» Información del producto para este refrigerador de CPU
» Informacje produktowe dla tego coolera CPU
» Engelstalige productinformatie voor deze processorkoeler
NL
» Produktinformation för den här processorkylaren, på
SE
engelska
» П одробнаяинформацияоданномкулередля
процессора
» 此CPU散熱器的產品資訊
» 此CPU散热器的产品信息
» 製品情報 （クーラー）

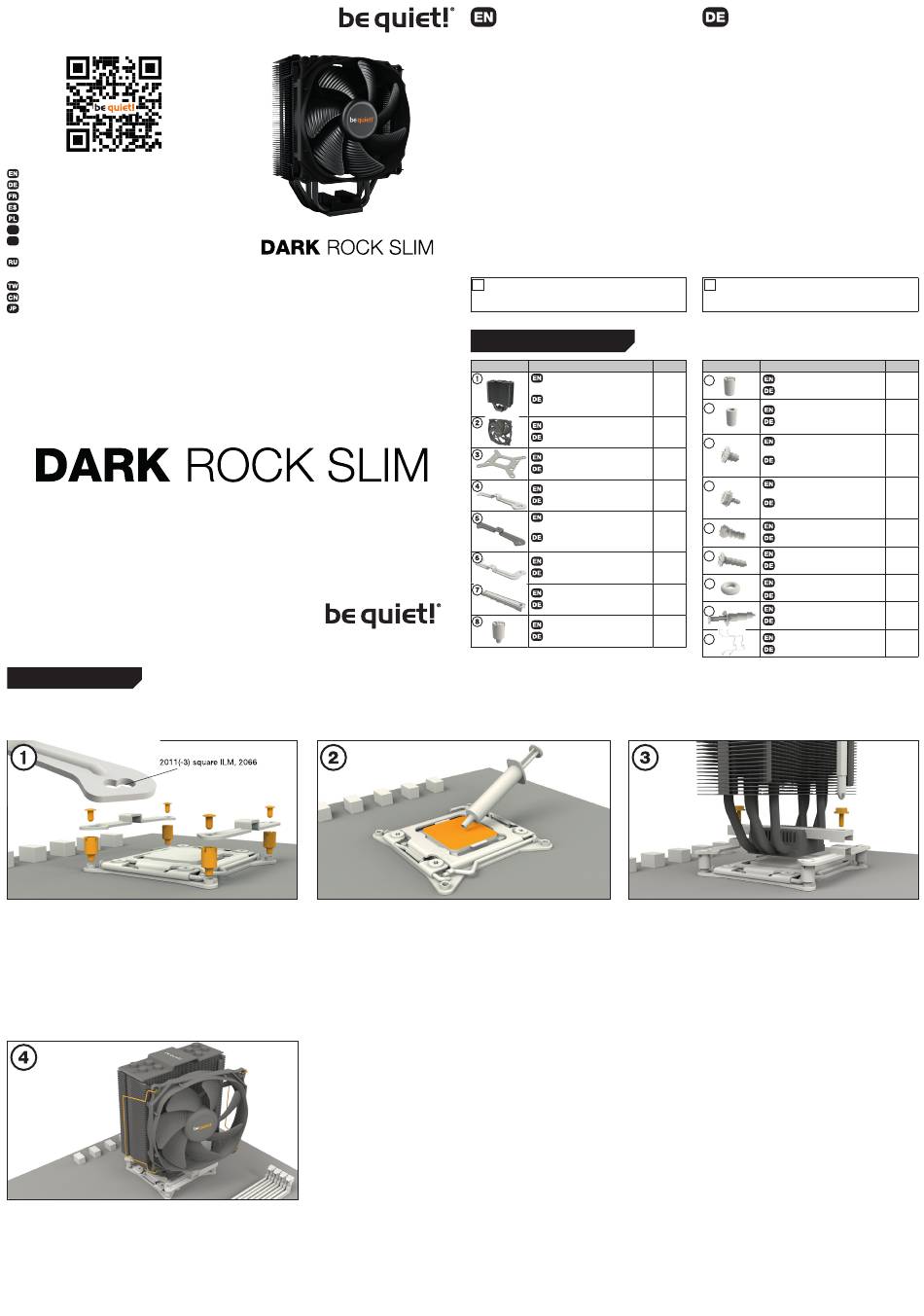

Intel: LGA 2011 (-3) square ILM / LGA 2066
The following parts are needed for this:
1x Dark Rock Slim CPU cooler (1), 1x Silent Wings 3 120mm fan (2), 2x Intel mounting brackets (4), 1x cooler mounting bridge (7),
4x Intel spacer nut A (8), 4x mounting bracket fastening screws (11), 2x mounting bridge fastening screws (12), 1x thermal paste (16),
2x fan clips (17)
Assembly of the cooler mounting
Aufbau
frame
rahmens
First screw the Intel spacer nut A onto
Schrauben Sie zuerst die Intel Gewinde-
the threads of the socket frame. Place
bolzen A in die Gewinde des Sockel-
the Intel mounting brackets over the
rahmens. Platzieren Sie die beiden Intel
Intel spacer nuts and screw these tight
Montagebrücken auf den Intel Gewinde-
with the mounting bracket fastening
bolzen und schrauben Sie diese mit den
screws. You can use any cross-tip
Befestigungsschrauben für die Montage-
screwdriver for this.
brücken fest. Hierzu können Sie einen
üblichen Kreuzschlitz-Schraubendreher
nutzen.
Fasten the 120mm fan onto the cooler
Befestigen Sie den 120mm Lüfter
unit using fan clips. Connect the fan to
mit Hilfe der Lüfterklammern am
the motherboard's PWM signal.
Kühler. Anschließend verbinden Sie
den Lüfter mit dem CPU-Lüfteran-
schluss des Mainboards.
When dismantling the 120mm fan,
push the notches of the fan clips away
Zur Demontage des 120mm Lüfters
from the fan.
drücken Sie die Kerben der Lüfter-
klammern vom Lüfter weg.
des
Kühlerbefestigungs-
Mounting the CPU cooler
First remove the protective foil from
the underside of the cooler. Spread the
thermal paste on the surface of the CPU.
The amount supplied is sufficient for one
or two applications.
Caution: The thermal paste supplied
is not suitable for human consumption.
If swallowed, drink lots of water and
urgently seek medical attention. Keep
it out of the reach of children. Avoid
contact with skin and eyes.
Introduction: Thank you for deciding to purchase a be quiet!
product. The following instructions will guide you through the
installation process. If you do encounter installation problems,
please don't hesitate to contact our customer services by
mailing service@bequiet.com. Please note that be quiet!
cannot accept liability for damage caused by compatibility
problems.
Warranty:
• 3 years manufacturer guarantee for consumers (original
purchase from authorized be quiet! dealers only)
• Guarantee work can only be processed with an included
copy of the purchase receipt from an authorized be quiet!
dealer
• Manipulation and structural changes of any kind as well
as damages through external mechanical forces lead to a
complete voiding of the guarantee
• Our General Warranty Conditions apply, which can be
viewed on bequiet.com
Listan GmbH
Wilhelm-Bergner-Straße 11c . 21509 Glinde . Germany
For further information contact us via e-mail:
service@bequiet.com
!
We recommend preparatory mounting of the cooler outside
the PC case for subsequent installation. The cooler should be
removed prior to transportation as well.
SCOPE OF DELIVERY / LIEFERUMFANG
Part name
be quiet! Dark Rock Slim
CPU cooler
be quiet! Dark Rock Slim
CPU-Kühler
Silent Wings 3 120mm fan
Silent Wings 3 120mm Lüfter
Intel backplate
Intel Backplate
Intel mounting brackets
Intel Montagebrücken
Intel mounting brackets
LGA 1700
Intel Montagebrücken
LGA 1700
Long AMD mounting brackets
Lange AMD Montagebrücken
Cooler mounting bridge
Kühler-Montagebrücke
Intel spacer nut A
Intel Gewindebolzen A
Es werden folgende Bauteile benötigt:
1x Dark Rock Slim CPU-Kühler (1), 1x Silent Wings 3 120mm Lüfter (2), 2x Intel Montagebrücken (4), 1x Kühler-Montagebrücke (7),
4x Intel Gewindebolzen A (8), 4x Befestigungsschrauben für die Montagebrücke (11), 2x Befestigungsschrauben der Kühler-
Montagebrücke (12), 1x Wärmeleitpaste (16), 2x Lüfterklammern (17)
Montage des CPU-Kühlers
Position the cooler mounting bridge
Entfernen Sie zunächst die Schutzfolie
centrally on the cooler. Next place
von der Unterseite des Kühlers. Tragen
the cooler unit onto the CPU. Insert
Sie die Wärmeleitpaste auf die CPU-
the mounting bridge fastening screws
Oberfläche auf. Der Inhalt reicht für ca.
from above into the cooler mounting
1 – 2 Anwendungen.
bridge and then screw these alternately
tight. You can use any cross-tip screw-
Vorsicht: Die mitgelieferte Wärmeleit-
driver for this.
paste ist nicht zum Verzehr geeignet.
Bei Verzehr ausreichend Wasser trinken
und umgehend einen Arzt aufsuchen.
Außerhalb der Reichweite von Kindern
aufbewahren. Vermeiden Sie Haut- und
Augenkontakt.
Einleitung: Vielen Dank, dass Sie sich für ein be quiet!
Produkt entschieden haben. Diese Anleitung wird Ihnen beim
Installationsprozess behilflich sein. Sollten bei der Installation
Schwierigkeiten auftreten, kontaktieren Sie bitte unseren
Kundenservice unter service@bequiet.com. be quiet! kann
keinerlei Haftung für durch Kompatibilitätsprobleme bedingte
Schäden übernehmen.
Garantie:
• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-
erwerb vom autorisierten be quiet! Händler), ab Datum des
Kaufbelegs
• Eine Garantieabwicklung ist nur in Verbindung mit einer
beigefügten Kopie des Kaufbeleges eines autorisierten
be quiet! Händlers möglich
• Manipulationen und bauliche Veränderungen jeglicher
Art, sowie Beschädigungen durch äußere mechanische
Einwirkungen führen zum totalen Garantieverlust
• Es gelten unsere allgemeinen Garantiebestimmungen, die
Sie unter www.bequiet.com im Internet abrufen können
Listan GmbH
Wilhelm-Bergner-Straße 11c . 21509 Glinde . Deutschland
Für weitere Unterstützung erreichen Sie uns via E-Mail:
service@bequiet.com
!
Für die Montage des Kühlers empfehlen wir die Installation
außerhalb des Gehäuses. Für einen Transport sollte der Kühler
ausgebaut werden.
V1/22
Quantity
Part name
Intel spacer nut B
9
Intel Gewindebolzen B
1
10
AMD spacer nuts
AMD Abstandsbolzen
1
Mounting bracket fastening
11
screws
Befestigungsschrauben für
1
die Montagebrücke
Mounting bridge fastening
12
screws
2
Schrauben für die Kühler-
Montagebrücke
Intel backplate screws
13
2
Intel Backplate-Schrauben
AMD backplate screws
14
AMD Backplate-Schrauben
2
O-rings
15
O-Ringe
1
16
Thermal paste
Wärmeleitpaste
4
Fan clips
17
Lüfterklammern
Legen Sie die Kühler-Montagebrücke
mittig auf den Kühler. Anschließend
platzieren Sie den Kühler auf der CPU.
Stecken Sie die Befestigungsschrauben
der Kühler Montagebrücke von oben
auf die Kühler-Montagebrücke und
schrauben Sie diese abwechselnd fest.
Hierzu können Sie einen üblichen Kreuz-
schlitz-Schraubendreher nutzen.
V1/22
Quantity
4
4
4
2
4
4
4
1
4
