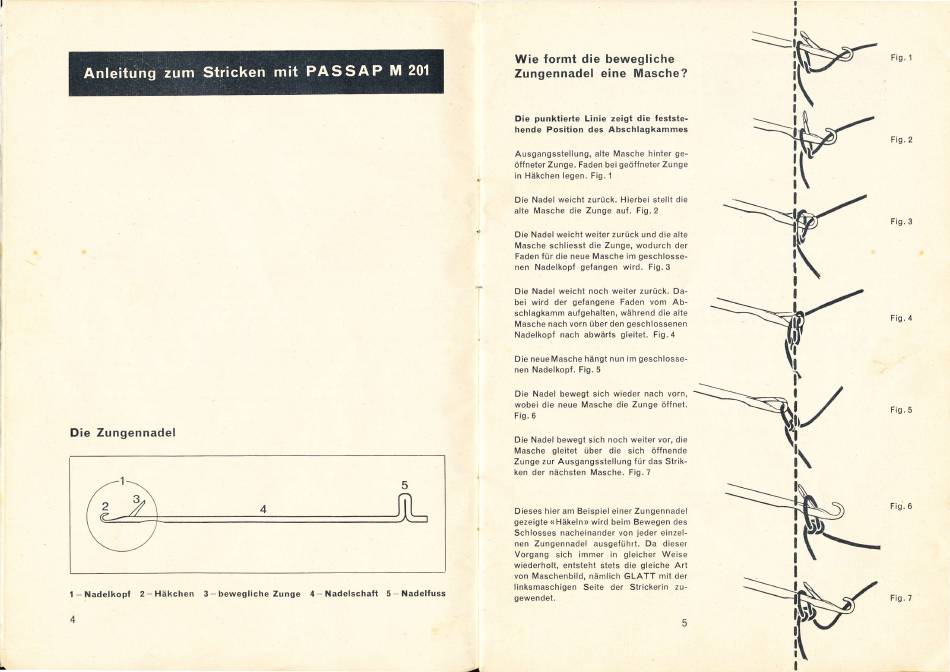

Wie formt die bewegliche
Zungennadel
eine
Masche?
Die
punktierte
Linie zeigt die
festste-
hende
Position
des
Abschlagkammes
Ausgangsstellung,
alte
Masche hinter
ge-
öffneter
Zunge.
Faden bei
geöffneter Zunge
in
Häkchen
legen,
Fig.
'l
Die
Nadel
weicht zurück. Hierbei
stellt
die
alte
Masche
die Zunge
auf,
Fig.2
Die Nadel
weicht weiter
zurück und die alte
Masche schliesst die Zunge, wodurch
der
Faden
für die
neue Masche im
geschlosse-
nen
Nadelkopf gefangen
wird.
Fig.3
Die
Nadel weicht noch weiter zurück.
Da-
bei wird der
gefangene Faden
vom Ab-
schlagkamm
aufgehalten, während die
alte
Masche nach vorn über den geschlossenen
Nadelkopf
nach abwärts gleitet. Fig.4
Die
neue
Masche hängt nun im
geschlosse-
nen Nadelkopf.
Fig.
5
Die
Nadel bewegt
sich
wieder nach
vorn,
wobei
die
neue Masche die Zunge öflnet.
Fig,
6
Die
Nadel bewegt
sich noch weiter
vor, die
Masche
gleitet
über
die sich
öff
nende
Tunge
zur Ausgangsstellung {ür
das
Strik-
ken
der
nächsten Masche.
Fig.7
Dieses hier am
Beispiel
einer Zungennadel
gezeigte <Häkeln>
wird
beim Bewegen des
Schlosses nacheinander von jeder
einzel-
nen Zungennadel ausgeführt,
Da
dieser
Vorgang
sich
immer
in
gleicher
Weise
wiederholt,
entsteht stets die
gleiche
Art
von Maschenbild, nämlich
GLATT
mit
der
linksmaschigen
Seite
der
Strickerin
zu-
gewendet.
ilt
lo
rlt
n
\
I
I
I
I
I
I
I
I
Fig.
1
Fig.2
Fig.
3
Fig.
4
Fig.
5
Fis.
6
Die
Zungennadel
I
: Nadelkopf 2: Häkchen
3
.-
bewegliche
Zunge
4.=
Nadelschaft
5
.-
Nadelfuss
4
I
I
I
t
Fig.
7
