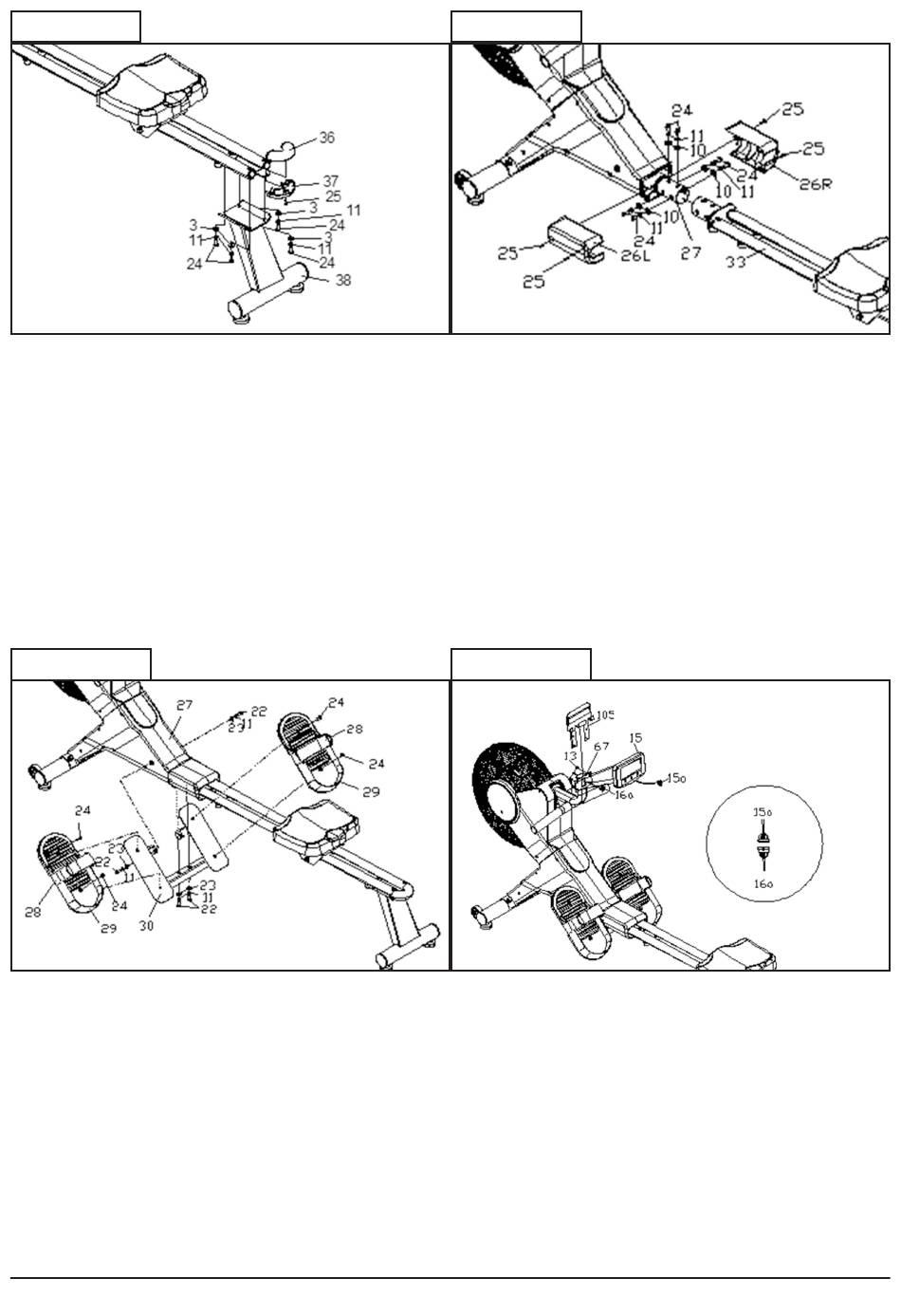

ÉTAPE 3
Séparez le couvercle de rail (36/37) en
deux parties en retirant la vis (25). En-
suite, fixez-le sur l'extrémité du rail de
glissement et sécurisez-le en utilisant la
vis que vous venez de retirer.
Fixez le support arrière (38) sur le des-
sous du rail de glissement en utilisant
quatre boulons à tête Allen (24), des
rondelles plates (3) et des rondelles à
ressort (11).
ÉTAPE 5
Retirez les boulons (22) et les rondelles
(11+23) du cadre principal (27). Fixez les
sièges de pédale (30) de chaque côté
de la base en utilisant ces boulons, puis
ajoutez les pédales (29) par-dessus en
utilisant deux boulons (24) de chaque
côté.
44
ÉTAPE 4
Retirez les boulons (24) et les rondelles
(10+11) du cadre principal (27). Séparez le
couvercle du rail de guidage (26G/D) en
retirant les vis (25). Fixez le rail de glisse-
ment au cadre principal en utilisant les
boulons et les rondelles retirés précédem-
ment, puis fixez les couvercles du rail de
guidage par-dessus en utilisant les vis.
ÉTAPE 6
Tirez le fil de rallonge (16a) du po-
teau d'affichage
nectez-le au fil (15a) du moniteur (15).
Remettez les fils dans le poteau et fixez
le moniteur au poteau avec le cadre IP
(105) entre les deux en utilisant les vis
trouvées à l'arrière. Enfin, insérez l'ad-
aptateur d'alimentation à l'avant de la
machine et branchez-le dans une prise
électrique.
(67) et con-
