VERKABELUNG
1

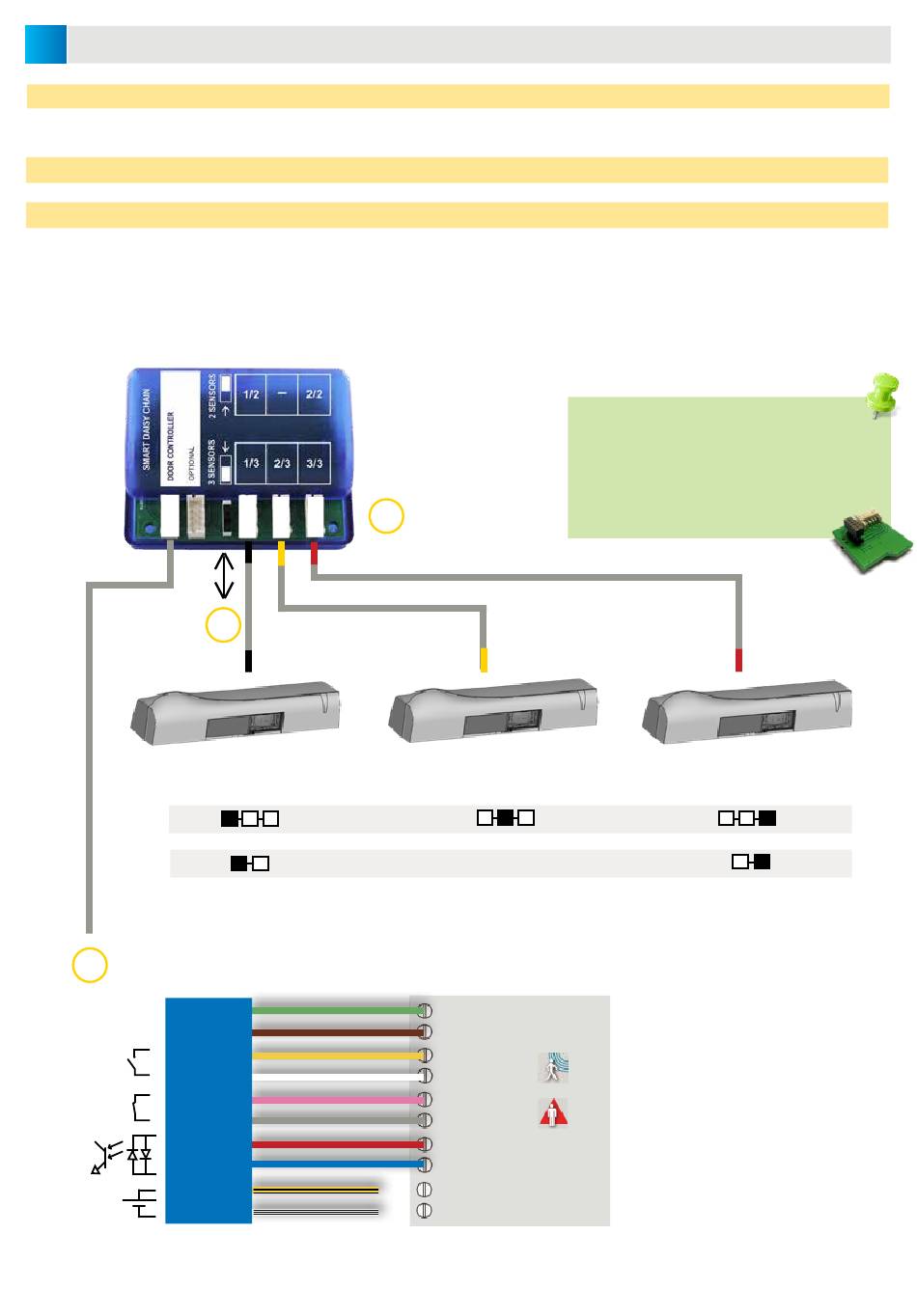

2 oder 3 Sensoren an das Hub anschliessen.
Die Kabel sind an beiden Enden farblich markiert um die Installation zu vereinfachen.
2
Je nach Anzahl der verkabelten Sensoren, den Schalter auf die richtige Position schalten.
3
Das Hub an die Türsteuerung anschliessen.
Benutzen Sie hierzu das Standard IXIO-DT3 Kabel.
1. Sensor in Kette
1/3
1/2
3
SDC INTERFACE
12-24 V DC
1
2
2. Sensor in Kette von 3 Sensoren
GRÜN +
BRAUN -
GELB
WEISS
ROSA
GRAU
ROT
BLAU
GELB/SCHWARZ+
WEISS/SCHWARZ-
Falls Sie ein zusätzliches INTERFACE
(Türklingel, Umrüstung) benutzen, so muss
dieses nur beim letzten Sensor der Kette
eingesteckt werden. Zur Konfiguration
dieses Sensors, die Bedienungsanleitung
des Interfaces folgen.
2/3
TÜRSTEUERUNG
STROMVERSORGUNG
ÖFFNUNGS-
EINGANG
ABSICHERUNGS-
EINGANG
TEST
AUSGANG
ÖFFNUNGSEINGANG
FÜR STROMQUELLE
Letzter Sensor in Kette
3/3
2/2
