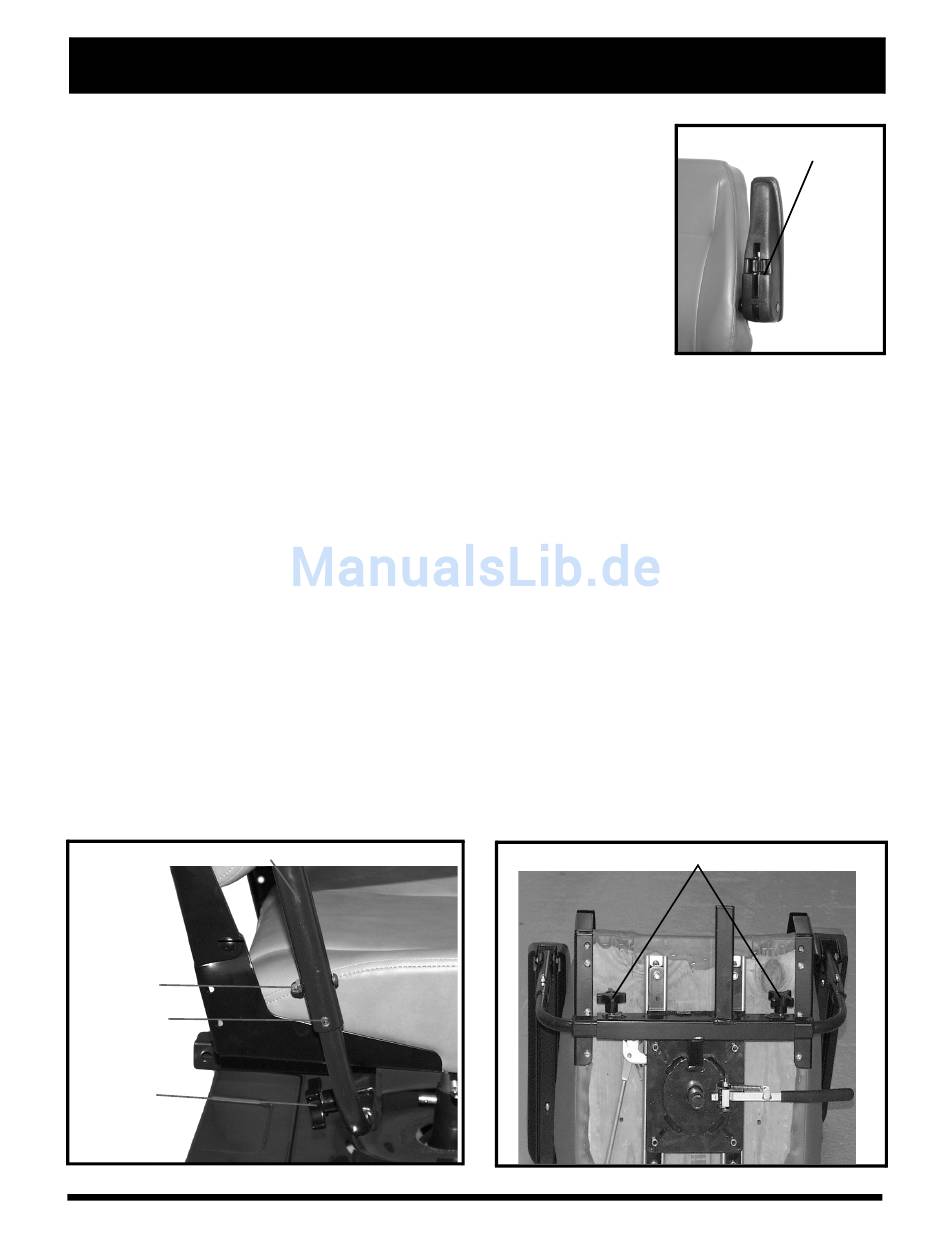

V I . I N D I V I D U E L L E A N P A S S U N G

EINSTELLUNG DES ARMLEHNENWINKELS

Der Armlehnenwinkel Ihres Elektromobils kann nach oben oder nach
unten verstellt werden. Die Armlehnen werden gehoben oder gesenkt
durch das Drehen der Einstellscheiben. Siehe Abb. 14.
Um das Auf- und Absteigen zu erleichtern, können die Armlehnen
auch nach oben geschwenkt werden.
HINWEIS: Besitzt Ihr Elektromobil keine verstellbare Rückenlehne
wie in Abb. 12, können Sie die Höhe und Breite der Armlehne wie
folgt einstellen.

ARMLEHNEN HOEHENEINSTELLUNG

Sie benoetigen die folgenden Werkzeuge um die Armlehnenhoehe einzustellen:
• 5/32-inch Sechskantschluessel
1. Benutzen Sie den 1/8-inch Sechskantschluessel um die Klemmschraube an der Seite des Hoehenein-
stellungsrohre zu lockern.
2. Loesen und entfernen Sie die Humutter und Schraube, die das Hoeheneinstellungsrohr festhaelt.
3. Erhoehen oder erniedrigen Sie das Hoeheneinstellungsrohr auf die gewuenschte Hoehe.
4. Richten Sie die Loecher im Hoeheneinstellungsrohr mit denen am Armlehnenpfosten aus.
5. Fuegen Sie die Schraube in die Loecher des Hoeheneinstellungsrohr und des Armlehnenpfosten, ein.
6. Die Hutmutter und Schraube installieren und befestigen.
7. Die Klemmschraube an der Seite des Hoeheneinstellungsrohres befestigen.
8. Fuer die andere Armlehne den Arbeitsvorgang wiederholen.

ARMLEHNEN ABSTANDEINSTELLUNG

Fuer den Komfort des Benutzers koennen die Armlehnen nach innen oder aussen verstellt werden.
1. Die Armlehneneinstellknoepfe am Ende des Sitzrahmen loesen.
2. Die Armlehnen nach innen oder aussen zum gewuenschten Abstand einstellen. Siehe Abb. 15 und 16.
3. Die Armlehneneinstellknoepfe uhrzeigerweise zum Einstellen drehen.
HOEHENEINSTELLUNGSROHR
HUTMUTTER
KLEMMSCHRUB
ARMLEHNE
HOCHGESTELLT
Abb. 15. Armlehmen - Hoeheneinstellung
32
•1/8-inch Sechskantschluessel
Abb. 16. Armlehneneinstellungen
www.pridemobility.com
EINSTELLSCHIEBE
Abb. 14. Einstellung des
Armlehnenwinkels
•7/16-inch Schluessel
ARMLEHNENEINSTELLUNGSKNOEPFE
