Gebrauchsanweisung 735 314

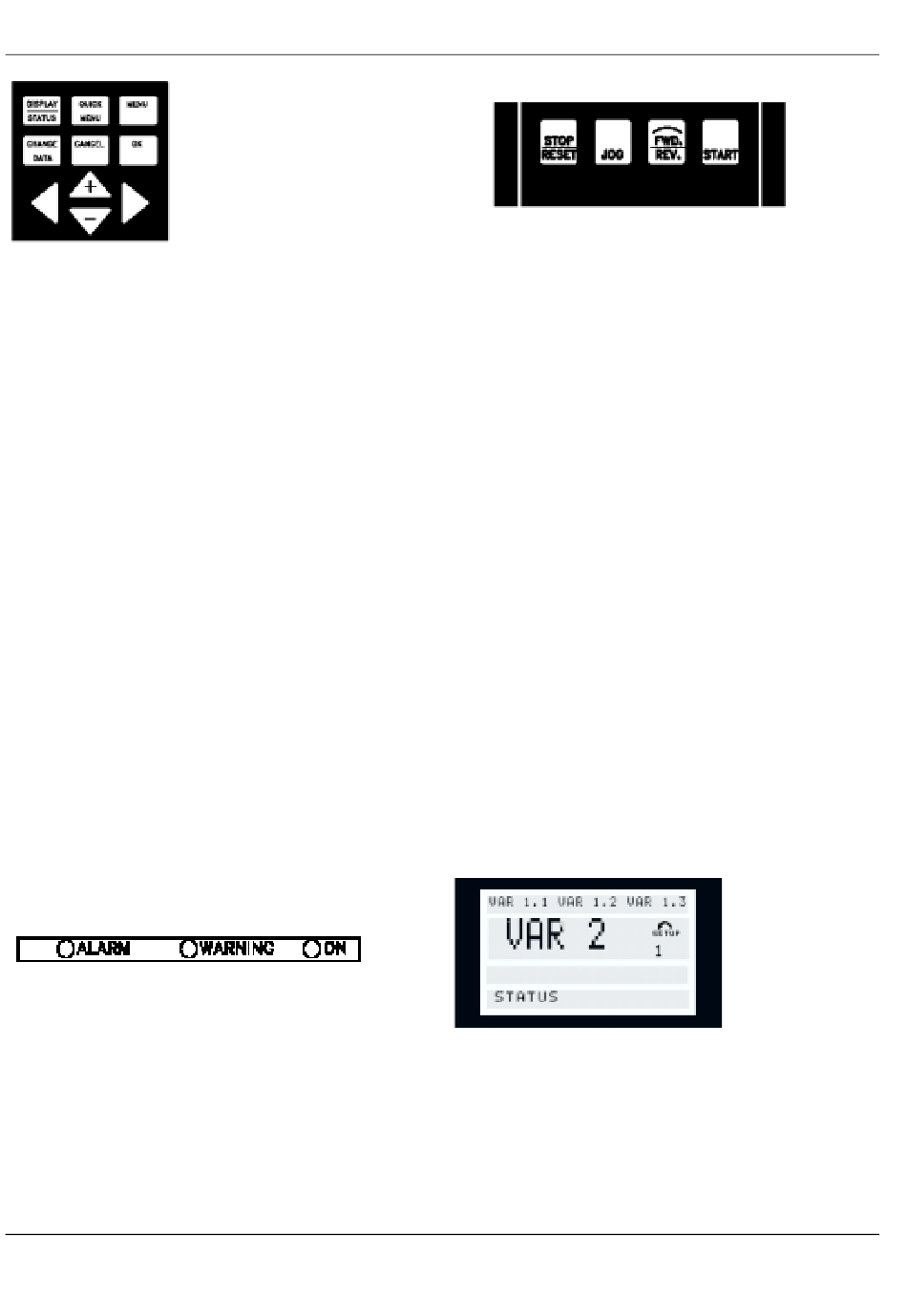

[DISPLAY/STATUS] dient zur Wahl der Anzeigeart oder
zum Zurückkehren in den Displaymodus aus dem
Schnellmenü- oder Menümodus.
[QUICK MENU] bietet Zugriff auf die zum Schnellmenü-
modus gehörigen Parameter. Es kann direkt zwischen
Schnellmenü- und Menümodus gewechselt werden.
[MENU] dient zum Programmieren sämtlicher Parameter.
Es kann direkt zwischen Schnellmenü- und Menümodus
gewechselt werden.
[CHANGE DATA] dient zum Ändern eines im Menü oder
Schnellmenümodus gewählten Parameters.
[CANCEL] wird benutzt, wenn eine Änderung des ge-
wählten Parameters nicht ausgeführt werden soll.
[OK] dient zum Bestätigen der Änderung des
gewählten Parameters.
[+ / -] dienen zur Parameterauswahl und Änderung
der gewählten Parameterwerte. Diese Tasten dienen im
Displaymodus zum Umschalten zwischen den Anzeigen
der Betriebsvariablen.
[< >] dient zur Wahl der Parametergruppe und zur
Bewegung des Cursors bei der Änderung numerischer
Werte.
3.2 Leuchtanzeigen
Ganz unten auf dem Bedienfeld befinden sich eine rote
Alarmleuchte, eine gelbe Warnleuchte und eine grüne
Spannungsanzeigeleuchte:
Beim Überschreiten bestimmter Grenzwerte wird die
Alarm- und/oder Warnleuchte aktiviert, während gleich-
zeitig eine Status- oder Alarmanzeige auf dem Display
erscheint.
ACHTUNG!:
Die Spannungsanzeigeleuchte leuchtet, wenn Spannung am
Frequenzumrichter anliegt.
LEYBOLD DIDACTIC GMBH . Leyboldstrasse 1 . D-50354 Hürth . Phone (02233) 604-0 . Fax (02233) 604-222 . e-mail: info@leybold-didactic.de
by Leybold Didactic GmbH
3.3 Ortsteuerung
[STOP/RESET] dient zum Anhalten des angeschlossenen
Motors oder zum Quittieren (Reset) des Frequenzumrichters
Kann über Parameter 014 Ort Fest-
nach einer Störung.
drehzahl aktiv oder inaktiv gewählt werden. Ist die Stopp-
funktion aktiviert, so blinkt Displayzeile 2.
ACHTUNG!:
Wenn
keine
externe
[STOP/RESET] Taste als inaktiv gewählt ist, kann der
Motor nur durch Abschalten der Spannung am Motor
bzw.
Frequenzumrichter
[JOG] hebt die Ausgangsfrequenz zugunsten einer vor-
eingestellten Frequenz auf, während die Taste gedrückt
gehalten wird. Kann über Parameter 015 Ort Festdreh-
zahl
aktiv
oder
[FWD / REV] ändert den Drehsinn des Motors, der durch
den Pfeil im Display angezeigt wird. Kann über Parame-
ter 016 Ort Reversierung aktiv oder inaktiv gewählt wer-
den. Die [FWD/REV] Taste ist nur aktiv, wenn Parameter
002 Ort-/Fernsteuerung auf Ortsteuerung eingestellt ist.
[START] dient zum Starten des Frequenzumrichters.
Ist immer aktiv, die [START] Taste kann jedoch einen
Stoppbefehl nicht aufheben.
ACHTUNG!:
Wenn die Tasten für Ortbetrieb inaktiv gewählt sind, wer-
den sie sowohl dann aktiv, wenn der Frequenzumrichter
über Parameter 002 Ort-/Fernsteuerung auf Ortsteue-
rung als auch auf Fernsteuerung eingestellt wird, ausge-
nommen [FWD/REV], die nur im Ortbetrieb aktiv ist.
3.4 Displaymodus
Im Normalbetrieb können nach Wahl dauernd bis zu vier
verschiedene Betriebsvariablen angezeigt werden: 1,1
und 1,2 und 1,3 und 2. Der aktuelle Betriebszustand bzw.
Alarm- und Warnzustände werden in Zeile 2 numerisch
angezeigt.
Ein evtl. Alarm wird in Zeile 3 und 4 mit erläuterndem
Text angezeigt.
Seite 2/5
Stoppfunktion
und
gestoppt
werden.
inaktiv
gewählt
werden.
