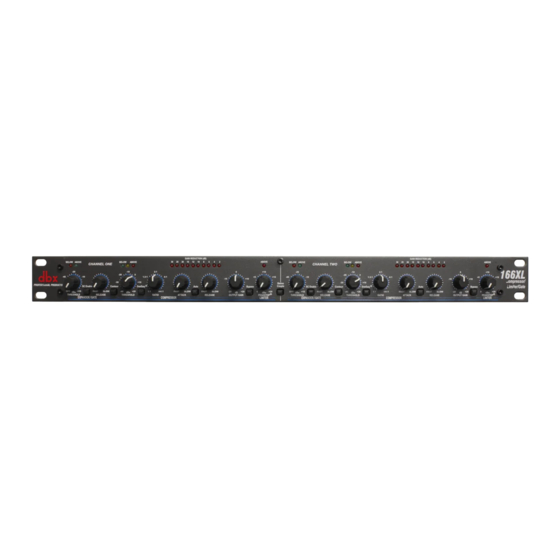

- Seite 1 MODEL 166XL C O M P R E S S O R G AT E ® A Harman International Company...
-
Seite 2: Declaration Of Conformity
LIVE BROWN BLACK NEUTRAL BLUE WHITE European Contact: Your Local dbx Sales and Service Office or International Sales Office EARTH GND GREEN/YEL GREEN WARNING: If the ground is defeated, certain fault conditions in the unit or in the system to which it is connected can result in full line voltage between chassis and earth ground. - Seite 3 166XL COMPRESSOR / GATE ANUAL ONTENTS English ............2 NTRODUCTION .
-
Seite 4: Einleitung
Deutsch INLEITUNG Wir danken Ihnen, daß Sie sich für den Dynamikprozessor 166XL von dbx entschieden haben. Der dbx 166XL ist ein Zweikanalgerät mit Noisegate, OverEasy®- und klassischem Hard Knee-Kompressor und PeakStop® Limiter für exakte Regelung der Signaldynamik für Studios, Beschallungsfirmen, Musiker und all jene Anwender, die einen hochwertigen, bedienungsfreundlichen Dynamikprozessor benötigen. -
Seite 5: Bedienelemente
Wert eingestellt, sodaß der Einsatz jedes Tons oder gesprochenen Worts unverändert übertragen wird. Anmerkung: Das Expansionsverhältnis des dbx 166XL ist intern fix auf ca. 10:1 eingestellt. Bei diesem Expansionsverhältnis treten die normalerweise bei geschalteten Gates unvermeidlichen Störgeräusche nicht auf. Die Dämpfung beträgt >50 dB. -
Seite 6: Compressor Ratio
Kompressionseinsatz ein. Der Regelumfang reicht von FAST (dichte, auffälligere Kompression mit sehr wenig Überschwingen) bis SLOW (leicht verzögerte, allmähliche Kompression). bei sehr schnellen ATTACK-Einstellungen arbeitet der dbx 166XL trotz RMS-Messung als Peak Limiter. Bei langsameren Einstellungen entspricht die Funktion der eines Kompressor/Limiters mit RMS- oder Mittelwertmessung. -
Seite 7: Output Gain
Übersteuerungen auftreten. Wenn Sie z.B. den COMPRESSOR RATIO-Regler auf einen niedrigen Wert eingestellt haben und den OUTPUT GAIN- Regler bist zum rechten Anschlag aufdrehen, kann die Ausgangsstufe des dbx 166XL übersteuert werden und Impulsspitzen abschneiden. Wir empfehlen daher, im Normalbetrieb OUTPUT GAIN zunächst auf 0 dB (Mittelstellung) zu stellen. Hat das nachgeschaltete Gerät eine hohe Eingangsempfindlichkeit, drehen Sie den OUTPUT GAIN-Regler des dbx 166XL zurück. -
Seite 8: Master-Sektion
Netzanschluß: Die Netzanschlußbuchse dient zum Anschluß eines Standard-Kaltgerätenetzkabels (mitgeliefert). Schließen Sie das Netzkabel am Gerät und an eine Netzsteckdose an. Beachten Sie bitte, daß der dbx 166XL keinen Netzschalter hat. Wir empfehlen, das Gerät immer eingeschaltet zu lassen. Der Leistungsbedarf ist gering. Wenn Sie den... -
Seite 9: Bedienungshinweise
Zum optimalen Gaten von perkussiven Signalen mit hohen Impulsspitzen müssen Sie die EXPANDER/GATE-Regler des dbx 166XL so einstellen, daß das Gate nicht auf benachbarte Signale anspricht und so zum falschen Zeitpunkt öffnet. Stellen Sie EXPANDER/GATE RELEASE so schnell ein, daß das Gate sofort schließt, wenn das Signal unter den mit dem EXPANDER/GATE THRESHOLD-Regler eingestellten Pegel sinkt. -
Seite 10: Ausgleichen Von Pegelschwankungen Bei Mikrofonen
Bandsättigung durch Becken (besonders Crash-Becken) und Tom-Toms können Sie (mit Hilfe der SIDECHAIN INSERT-Buchse) verhindern. Legen Sie das Signal sowohl direkt an den Eingang des dbx 166XL als auch an einen Equalizer (z.B. den parametrischen Equalizer dbx 242 oder den graphischen Equalizer dbx Serie 30). Verbinden Sie den Ausgang des Equalizers mit der SIDECHAIN INSERT-Buchse des dbx 166XL. -
Seite 11: Hervorheben Eines Signals Aus Der Mischung
Als Faustregel gilt, daß der Kompressor möglichst unmittelbar vor den Endverstärkern in die Übertragungskette einzufügen ist. Wenn Sie den dbx 166XL z.B. vor dem Equalizer einschleifen, kann der dbx 166XL potentiell gefährliche Pegelanhebungen im Equalizer nicht ausgleichen, sodaß möglicherweise die Lautsprecher beschädigt werden (s. Kapitel "Mehrweg-Lautsprecheranlagen"... -
Seite 12: Bekämpfen Von Rückkopplungen Bei Live-Beschallung (Konzerte Im Saal Oder Im Freien, Kirchen)
Sie auch die nächsten 3 oder 4 Rückkopplungsfrequenzen ausgeblendet haben. Der dbx 166XL als Leitungsverstärker Wenn Sie den dbx 166XL als Leitungsverstärker einsetzen wollen, drehen Sie RATIO bis zum linken Anschlag (1:1) zurück, THRESHOLD bis zum rechten Anschlag (+20), PEAKSTOP LEVEL auf +20 und stellen Sie OUTPUT GAIN auf den für die jeweilige Anwendung erforderlichen Wert. -
Seite 13: Preemphasis Für Rundfunkanwendungen
2. Montieren Sie den dbx 166XL in einem 19"-Rack (optional). Der Platzbedarf des dbx 166XL im Rack beträgt 1 HE. Sie können das Gerät oberhalb oder unterhalb von anderen Geräten montieren, die keine Wärme abgeben, da der dbx 166XL keine spezielle Lüftung benötigt. Bei eingeschalteten Geräten darf die Umgebungstemperatur 45°C nicht übersteigen. -
Seite 14: Verkabelung Für Spezielle Anwendungen
Eingang des Equalizers und das Return-Kabel mit dem Ausgang des Equalizers. 2. Verbinden Sie die Signalquelle mittels Y-Kabel sowohl mit dem Eingang des dbx 166XL als auch mit dem Eingang des Equalizers. 3. Legen Sie das Signal an eine der beiden INPUT-Buchsen am dbx 166XL und verbinden Sie die zweite INPUT-Buchse desselben Kanals mit dem Eingang des Equalizers. -
Seite 15: Anschlußhinweise
Schäden an der Anlage führen. Patchbay Im Studio können Sie den dbx 166XL an eine Patchbay (z.B. dbx PB-48) anschließen, damit Sie ihn an jede beliebige Stelle in der Studioanlage einschleifen können. Wenn Ihr Studio nicht durchgehend symmetrisch verdrahtet ist, müssen Sie den freien Ausgangsstift (Stift 2 oder 3 der XLR-Buchse bzw. -
Seite 16: Registrierungs- Und Antwortkarte
Lebensdauer des Gerätes keinerlei weitere interne Einstellarbeiten erforderlich sind. Im Servicefall lesen Sie bitte zuerst in der Bedienungsanleitung nach und wenden Sie sich erst dann an Ihren dbx- Händler. Für den Fall, daß Ihr Händler Ihr Gerät zur Reparatur an das Werk einsenden muß, heben Sie bitte den Originalkarton auf.
