TiTEC AUTF/MU Kurzanleitung

QUICK START GUIDE
(technical subjects to change
Date 12/2017)

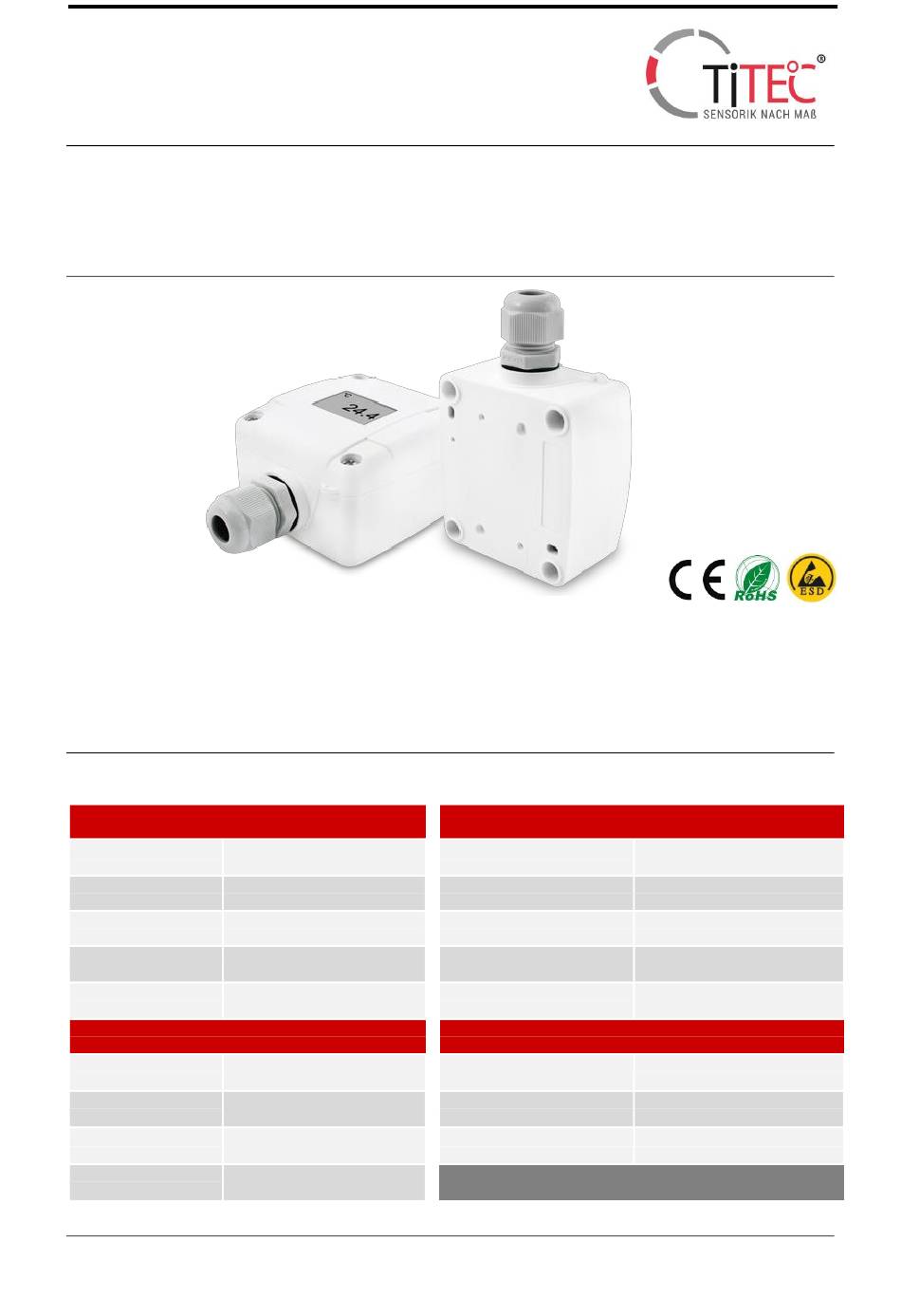

Aussentemperaturfühler – AUTF/MU
Outdoor temperature sensor – AUTF/MU
Anwendung
Application
Die Temperaturerfassung unseres AUTF / MU findet innerhalb des
schlagfesten und feuchtedichten Kunststoffgehäuses statt. Einsatz fin-
det der AUTF in erster Linie in witterungsabhängigen Bereichen z. B.
auf Aussenwänden, wobei eine direkte Sonneneinstrahlung vermie-
den werden sollte
Merkmale
Characteristics
Unser Temperaturmessumformer mit einer Genauigkeit von 0,3K bie-
tet dem Kunden die Möglichkeit, über einen Dipschalter zwischen 24
verschiedenen Messbereichen zu wählen.
Über ein Potentiometer kann der Offset manuell um +/- 1 Kelvin ver-
stellt werden.
Die Standardserie deckt mehrere unterschiedliche Temperaturberei-
che (siehe Tabelle) ab. Durch den Messumformer erhält man ein stan-
dardisiertes Ausgangssignal von 4 ... 20 mA bzw. 0 ... 10 V.
Unsere Sensoren lassen sich optional durch ein stromsparendes E-
Paper Display erweitern.
Technische Daten
Technical data
Allgemein
General Information
Spannungsversorgung
12(20)...34 V DC (Relay)
Power supply
Anschluss 3-Leiter (bei 4-20 mA optional 2-Leiter)
Connection
3-wire (at 4-20 mA optional 2-wire)
Anschlussklemme
Schraubklemme max. 1,5 mm²
Connection clamp
Screw clamps, max 1.5 mm²
Schaltausgang (optional)
Relais 24 V / 1 A, Wechsler, potentialfrei
Switching output (optional) Relay 24 V / 1A, potential free changer
Leistungsaufnahme
24...44 mA
Power consumption
Ausgangssignal
Signal output
Typ I (3-Leiter)
4...20 mA
Type I (3-wired)
Analogausgang Bürde
50...500 Ohm
Analogue output burden
Typ U (3-Leiter)
0...10 V
Type U (3-wired)
Analogausgang Last
10...100 kOhm
Analogue output load
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
Our AUTF is available with all conventional sensor types. Tempera-
tures are recorded inside the sturdy and humidity resistant plastic
housing. The AUTF is mainly used in weather dependent environ-
ments, such as outer walls, where direct insolation should be avoided.
Our temperature transmitters with an accuracy of 0.3 ° C, offer cus-
tomers the opportunity to choose a temperature range with a dip
switch. A potentiometer offset can be set manually by +/- 1 Kelvin.
The standard series covers several different measuring ranges of tem-
perature (see configuration table). The measuring transducer reads
the data via an internal sensor and converts the result into a standard-
ized analogue output signal (0-10 V, 4-20 mA).
Our sensors are extensible with an optional, energy efficient E-paper
display.
Gehäuse
Casing
Abmessung
Dimensions
Werkstoff
Material
Kabeleinführung
Cable inlet
Zulässige Einsatzbedingungen
Admissible environmental conditions
Schutzart
Protection class
Sensor
Sensor
Temperatursensor
Temperature sensor
Genauigkeit
Accuracy
Montagezubehör (enthalten)
Mounting equipment (incl.)
*special models available on demand
Seite 1 von 4
75x69x44 mm
PA6, ähnlich RAL 9010
PA6, similar RAL 9010
M16x1.5 für Leitung Ø 4...10 mm
M16x1.5 for wire diameter 4...10 mm
-30...70 °C; 0...98% r.H.
IP65
PT1000 Klasse B, DIN EN 60751 (2-Leiter)
PT1000 Class B, DIN EN 60751 (2-wired)
+/- 0,2 °K +/- 1,0% Messbereich (nach 60 min)
+/- 0,2 °K +/- 1,0% full scale (after 60 min)
Schrauben und Dübel
Screws and dowels
*weitere auf Anfrage
