Zusammenbau; Assembly - Sebo Balance A1 Gebrauchsanweisung

13
4
15
14
19
18 16 17
B A
D
39
C

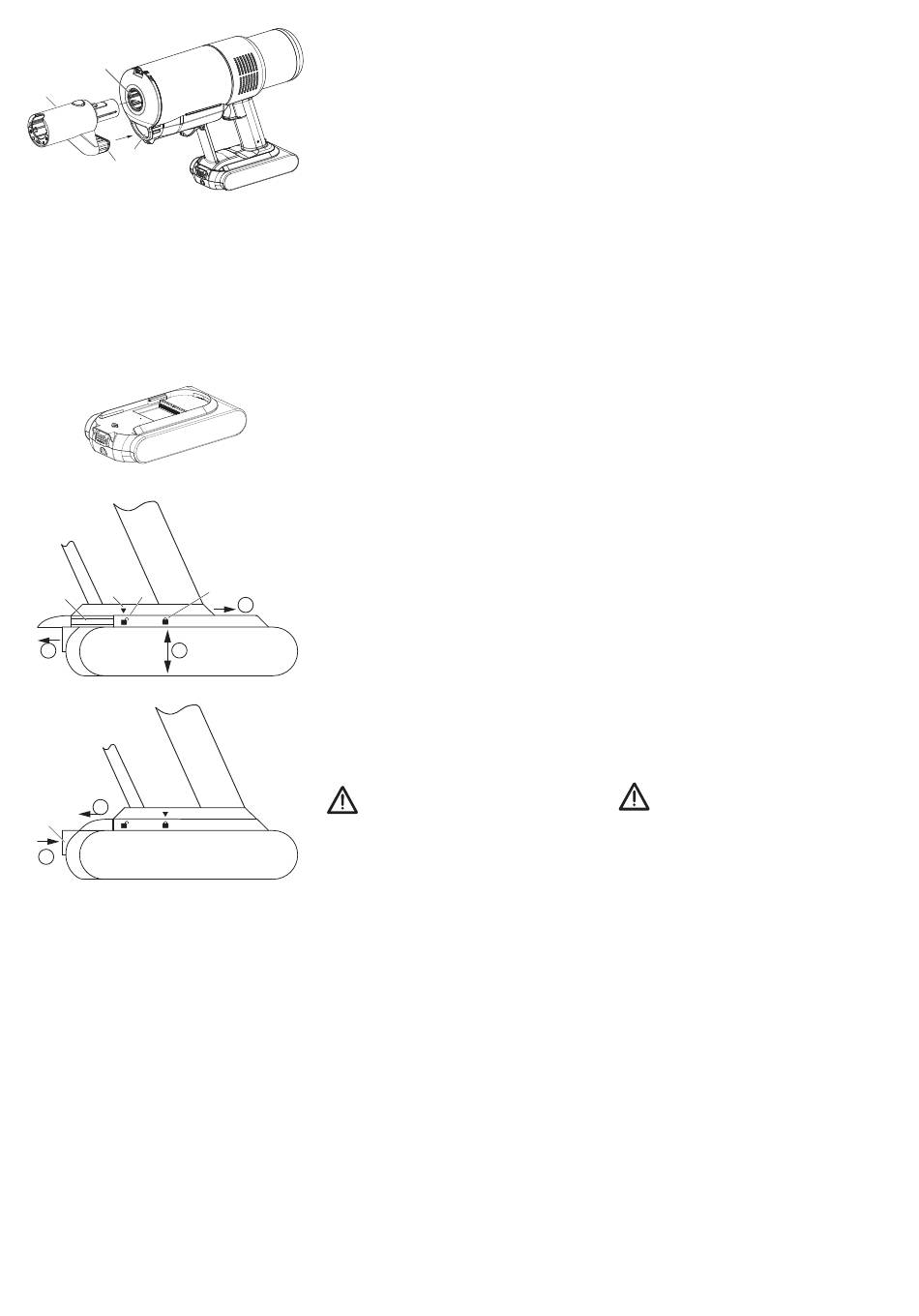

6.) Zusammenbau:

- Den Adapter (4) in die vordere, zen-
trale Öffnung (13) des Staubbehäl-
ters einsetzen.
- Dabei den Luftkanal (14) in die ent-
sprechende Aufnahme (15) an der
Unterseite des Staubbehälters füh-
ren. Die Verbindung rastet hör- und
spürbar ein.
- Alle Zubehörteile können jetzt auf
den Adapter aufgerastet werden. Je
nach Anwendung können das Saug-
rohr (5), Verlängerungsschlauch (6)
oder auch eine der Düsen/Bürsten
direkt sein.
Alle Verbindungen können ohne Werk-
zeug hergestellt und getrennt werden.
- Der Akku (43) wird von unten an den
Griff angesetzt. Dazu den Pfeil (16)
auf dem Griffstück an dem geöffne-
ten Schloss (17) ausrichten und in
die Führung (18) einsetzen. Wenn die
Bodenplatte auf dem Akku aufliegt,
diesen nach vorne schieben bis er
deutlisch hör- und spürbar einras-
tet. Der Pfeil weist jetzt auf das ge-
schlossene Schloss (19).
B
- Um Gerät und Akku zu trennen die
Entriegelungstaste (39) auf der Vor-
derseite betätigen und den Akku
nach hinten drücken. Wenn der Pfeil
(16) wieder auf das geöffnete Schloss
(17) zeigt, kann der Akku nach unten
abgenommen werden.
Das Gerät ohne Akku nicht auf die
Griffplatte stellen! Kippgefahr.
Außerdem können die Kontakte
zum Akku verschmutzt oder be-
schädigt werden.
Geräte ohne Akku bitte auf eine
ebene Fläche und auf die Seite
legen.

6.) Assembly:

- Mount the connector (4) into the
- The airchannel (14) needs thereby
- All accessories can now be connected
All connections can be engaged and
separated without usage of tools.
- The battery (43) has to be connected
- To seperate machine and battery
8
centrale opening (13) of the dust bin.
to be guided into the receptacle
on bottom of dust bin (15). The
connection engages noticeably.
directly to the connector. Depending
on intended usage this may be the
extension tube (6), the hose (5) or
one of the nozzzles / power heads.
to the handle from the bottom. Allign
the arrow (16) on the handle with the
open lock symbol (17) on the battery
and merge both parts of the guiding
rails (18). When the bottom plate of
the handle alligns with the top of the
battery move the battery forward
until both parts engage noticably.
The arrow now alligns with the
closed lock (19).
push the release button (39) on the
front of the battery and push it further
back. When arrow (16) and open lock
(17) allign again the battery can be
moved downwards.
Never place a machine without
a battery pack mounted
the base plate of the handle!
Danger of tipping.
Additionally the battery contacts
may become contaminated or
damaged.
Please place machines without
a battery pack on a plain surface
and on one side.
on
