Humminbird EC-14W10 Kurzanleitung Seite 4

532459-1_B DE
2. Beenden der Installation
1. Wenn möglich ersetzen Sie die Kabelabschirmung.
2. Achten Sie darauf, dass es zwischen den Verbindungen keine Kurzschlüsse gibt.
Verwenden sie zum Isolieren der einzelnen Adern Tape oder noch besser
Schrumpfschlauch.
Hinweis: Sie können die Kabelverbindungen auch mit einer wasserdichten Box und ent-
sprechenden Verbindern durchführen.
3. Schieben Sie die nicht verwendeten Adern zurück oder schneiden Sie diese ab und sichern
Sie diese mit einem Schrumpfschlauch.
Hinweis: Schließen Sie auf keinen Fall die orange Ader von dem Airmar Geber an.
3. Verlegen des Kabels vom Geber zur Anzeige
1. Verlegen Sie das Verlängerungskabel zur Humminbird-Anzeige.
2. Stecken Sie den Stecker am Geber-Eingang (HELIX) oder am Sonar-Temp.-Eingang
(SOLIX/ONIX) ein.
Hinweis: Eine Anschlussbelegung der jeweiligen Geräte finden Sie im Handbuch zu Ihrem
Gerät.

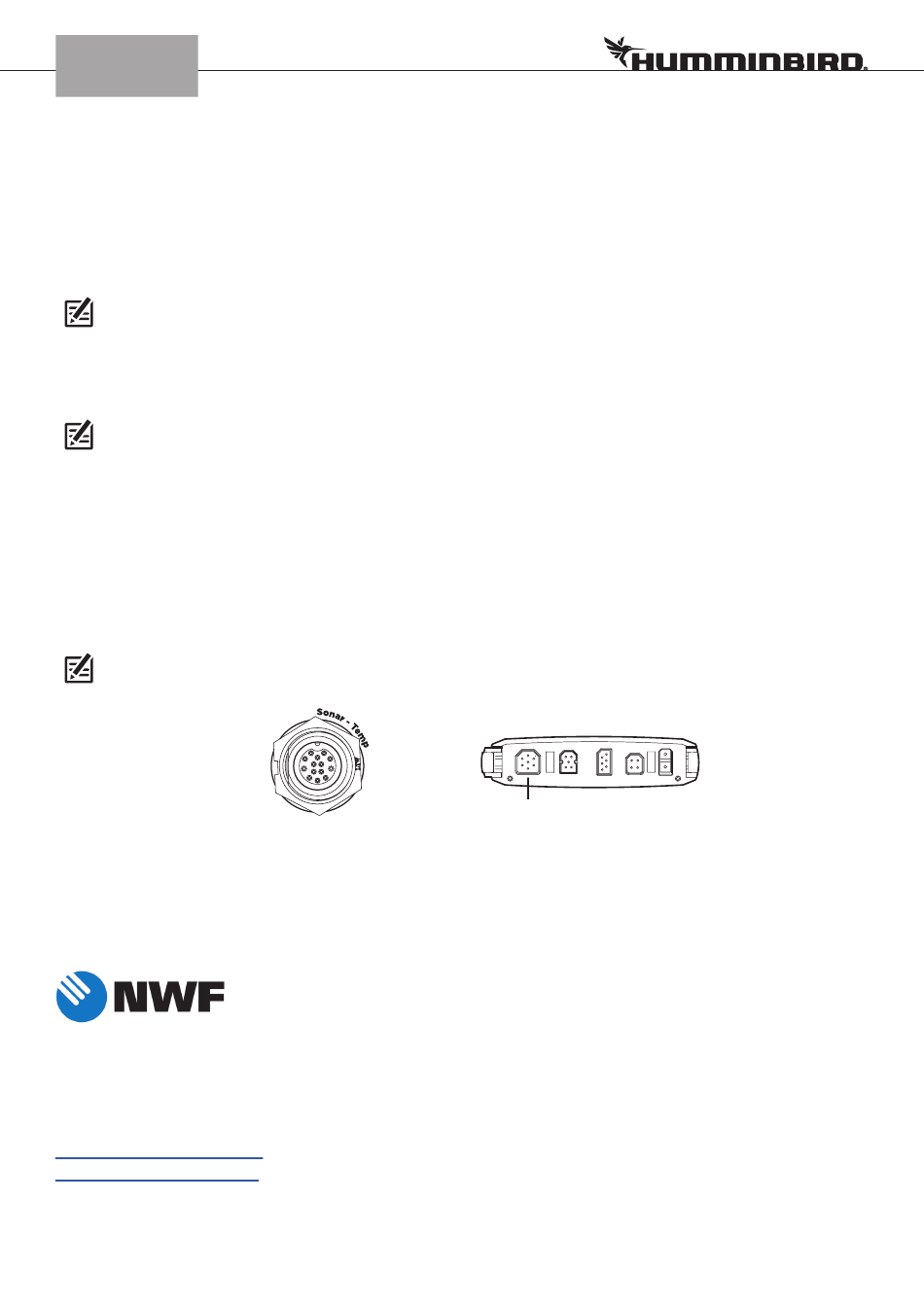

SOLIX/ONIX Sonar-Temp Anschluss
Nordwest-Funk GmbH
Stedinger Straße 20 a
26723 Emden
Tel. 04921-99906 0
Fax 04921-99906 29
info@nordwest-funk.de
www.nordwest-funk.eu
Nordwest-Funk GmbH • Stedinger Straße 20 a • 26723 Emden • 04921-99906 0 • info@nordwest-funk.de
Geber
Helix 9, 10, 12 (Kabelanschlüsse)
