Anschlussplan Airmar CHIRP an ONIX und HELIX
Übersicht
Anhand dieser Anleitung können Sie einen Airmar CHIRP Geber an eine SOLIX
ONIX
oder HELIX
Anzeige anschließen. Lesen Sie diese Anleitung vor der Ins-
®
®
tallation durch, nur so verstehen Sie die Voraussetzungen für den Anschluss.
Notwendiges Zubehör (nicht im Lieferumfang): Airmar CHIRP Echolotgeber mit
offenem Kabelende, eine Anschlussbox, Kabelschneider, Werkzeug zum Abisolie-
ren und ein Humminbird
SOLIX und ONIX
Kundensupport: Zum Kauf der Kabel und Geber sowie Fragen zur Installation
wenden Sie sich bitte an Nordwest-Funk GmbH (04921-99906 0) oder schauen
Sie auf unserer Webseite www.nordwest-funk.eu.
1. Anschluss des Gebers an das Verlängerungskabel
WARNUNG! Vor der Installation unbedingt das Gerät von der Spannungs-
quelle trennen.
1.
Schalten Sie die Humminbird-Anzeige sowie andere angeschlossene
Geräte aus.
2.
Schauen Sie sich noch einmal die Installationsanleitung für Ihren CHIRP-
Geber von Airmar an.
3.
Schneiden Sie das Geber-Verlängerungskabel von Humminbird in der
Mitte ab (siehe Abbildung rechts).
WARNUNG! Auf keinen Fall das Kabel in der Nähe der Stecker
abschneiden.
4.
Entfernen Sie die Ummantelung des Kabels, so dass die einzelnen Adern
sichtbar sind.
5.
Isolieren Sie die einzelnen Adern ca. 1,2 cm ab, so dass die Farben der
einzelnen Adern noch gut erkennbar sind.
Adern, die nicht benötigt werden, nicht abisolieren.
6.
Legen Sie fest, welchen Airmar CHIRP Geber sie anschließen wollen
(niedrige, mittlere oder hohe Frequenz).
Details: An das Verlängerungskabel von Humminbird können Sie einen
Airmar Geber mit niedriger, mittlerer oder hoher Frequenz anschließen. Sie
können nur einen Geber mit der entsprechenden Frequenz an eine ONIX-
oder HELIX-Anzeige anschließen. Mit der SOLIX, ONIX-Anzeige und
einem Sonarmodul SM3000 können Sie mehrere Geber gleichzeitig
anschließen (mehr Informationen erhalten Sie bei Nordwest-Funk GmbH
(04921-99906 0) oder schauen Sie auf unserer Webseite
www.nordwest-funk.eu.
Nordwest-Funk GmbH • Stedinger Straße 20 a • 26723 Emden • 04921-99906 0 • info@nordwest-funk.de
Verlängerungskabel für Ihre Anzeige wie aufgeführt:
®
Anzeige
HELIX
Verlängerungskabel Geber
EC-14W10
EC-M10
532459-1_B DE
,
®

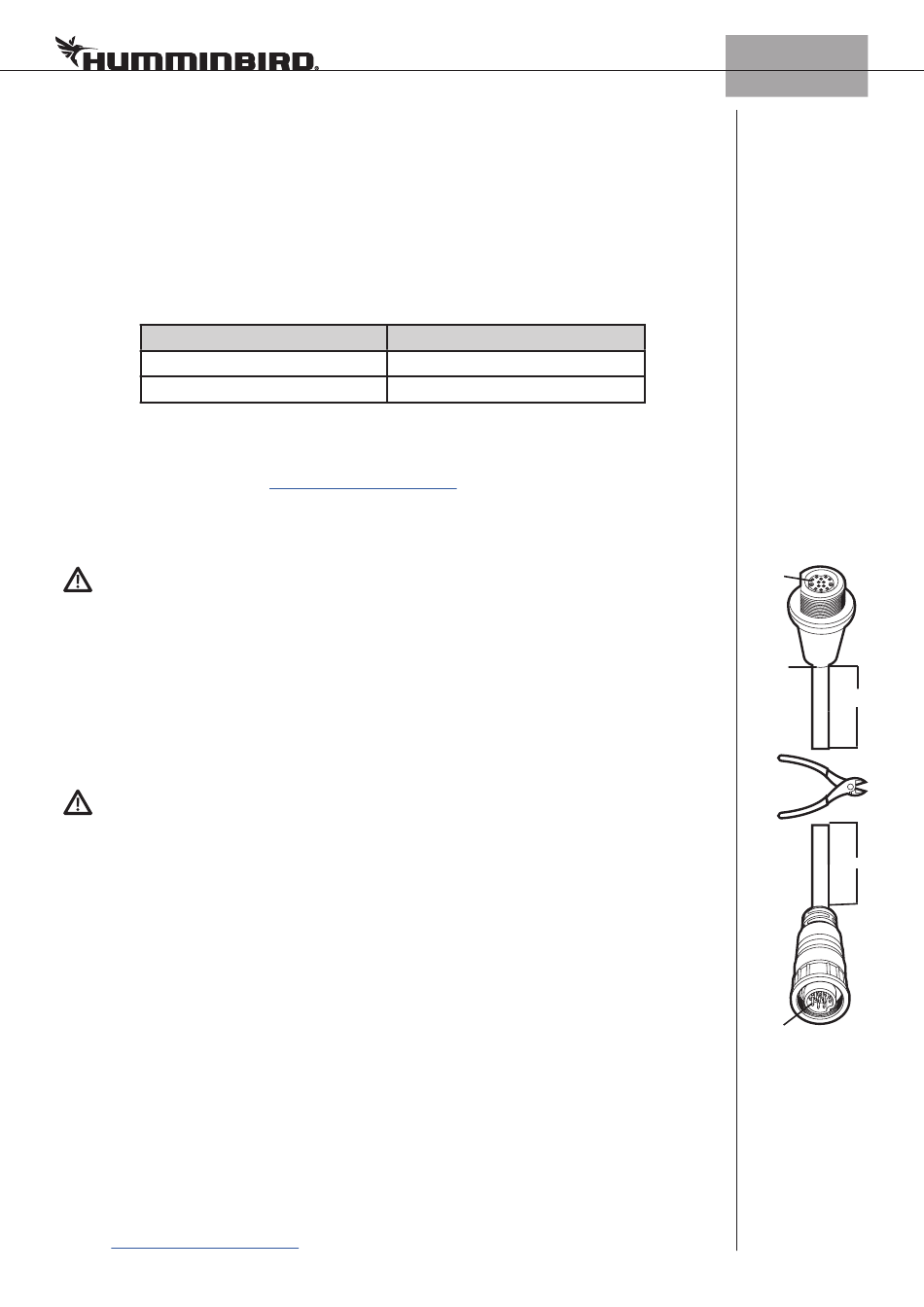

Abschneiden des
Humminbird Ver-
längerungskabels
in der Mitte
Buchse
Nicht in
der Nähe
des Steckers
1,5 m
abschneiden
1,5 m
Stecker
Inhaltszusammenfassung für Humminbird EC-14W10
- Seite 1 Legen Sie fest, welchen Airmar CHIRP Geber sie anschließen wollen Stecker (niedrige, mittlere oder hohe Frequenz). Details: An das Verlängerungskabel von Humminbird können Sie einen Airmar Geber mit niedriger, mittlerer oder hoher Frequenz anschließen. Sie können nur einen Geber mit der entsprechenden Frequenz an eine ONIX- oder HELIX-Anzeige anschließen.
- Seite 2 Kabelfarben, auch die Anleitung von Airmar zur Hand. Stellen Sie sicher, dass die Bezeichnungen (high frequency+, high frequency- etc.) mit dem Airmar Handbuch übereinstimmen. Schließen Sie das Verlängerungskabel von Humminbird entsprechend dem in Punkt 7. ausgewählten Diagramms an. Anmerkung zur Abbildung auf der folgenden Seite: Diese Seite wurde nicht übersetzt. Die einzelnen Wörter bzw. Übersetzungen finden Sie hier:...
- Seite 3 532459-1_B DE Nordwest-Funk GmbH • Stedinger Straße 20 a • 26723 Emden • 04921-99906 0 • info@nordwest-funk.de...
- Seite 4 Hinweis: Schließen Sie auf keinen Fall die orange Ader von dem Airmar Geber an. 3. Verlegen des Kabels vom Geber zur Anzeige Verlegen Sie das Verlängerungskabel zur Humminbird-Anzeige. Stecken Sie den Stecker am Geber-Eingang (HELIX) oder am Sonar-Temp.-Eingang (SOLIX/ONIX) ein.
