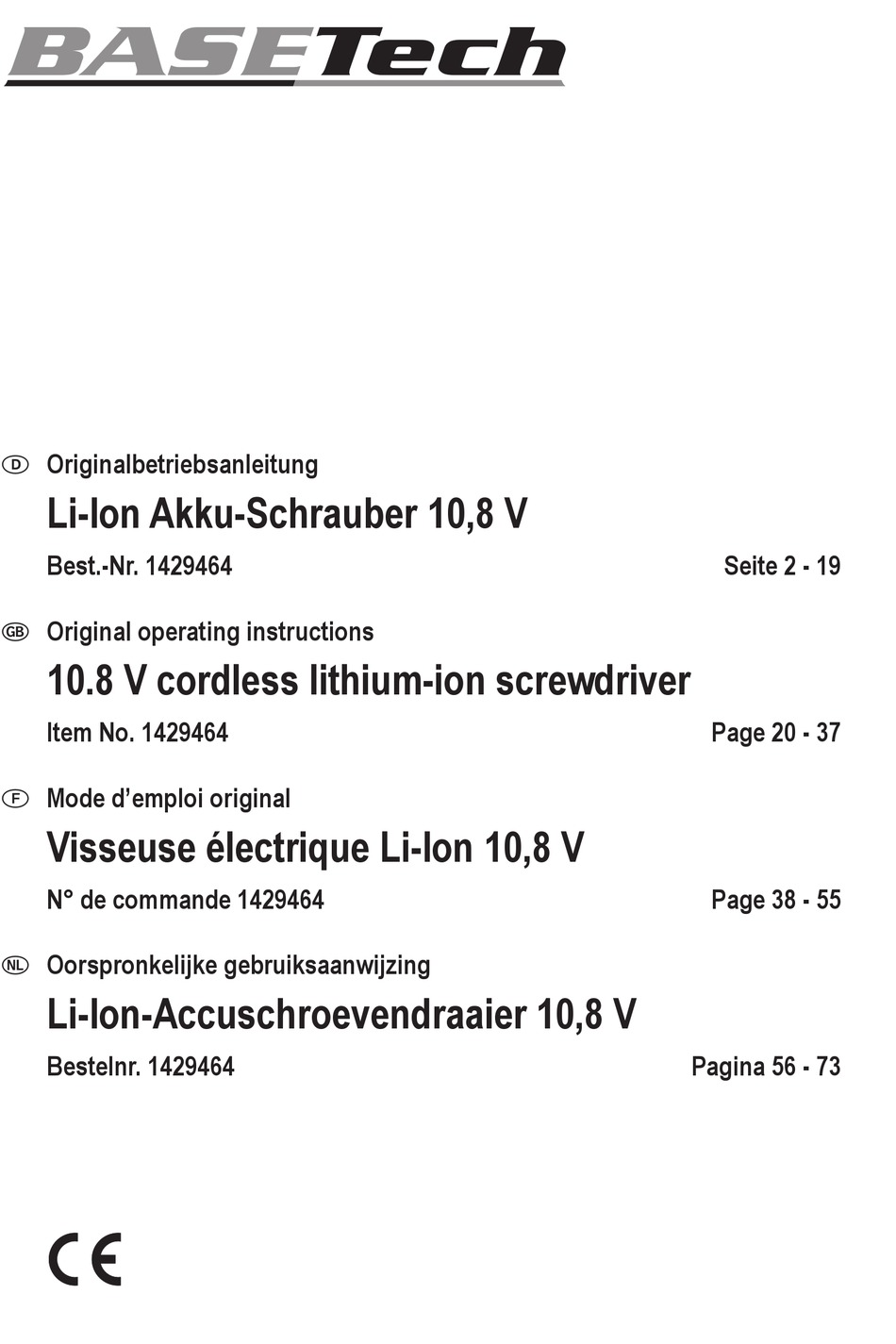

BASETech 1429464 Originalbetriebsanleitung
Li-ion akku-schrauber 10,8 v
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
D Originalbetriebsanleitung
Li-Ion Akku-Schrauber 10,8 V
Best.-Nr. 1429464
G Original operating instructions
10.8 V cordless lithium-ion screwdriver
Item No. 1429464
F Mode d'emploi original
Visseuse électrique Li-Ion 10,8 V
N° de commande 1429464
O Oorspronkelijke gebruiksaanwijzing
Li-Ion-Accuschroevendraaier 10,8 V
Bestelnr. 1429464
Seite 2 - 19
Page 20 - 37
Page 38 - 55
Pagina 56 - 73
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für BASETech 1429464
Inhaltszusammenfassung für BASETech 1429464
- Seite 1 10.8 V cordless lithium-ion screwdriver Item No. 1429464 Page 20 - 37 F Mode d’emploi original Visseuse électrique Li-Ion 10,8 V N° de commande 1429464 Page 38 - 55 O Oorspronkelijke gebruiksaanwijzing Li-Ion-Accuschroevendraaier 10,8 V Bestelnr. 1429464 Pagina 56 - 73...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................5 Lieferumfang ................................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Steckernetzteil/Netzspannung/Ladestation ....................7 c) Akku ................................8 d) Betrieb des Akku-Schraubers ........................9 Bedienelemente ..............................11 Akku aufladen ..............................12 Bedienung ................................13 a) Akku in den Akku-Bohrschrauber entnehmen/einsetzen ................13 b) Werkzeug in das Schnellspannbohrfutter einsetzen/entnehmen ..............13 c) Drehrichtungsumschalter (mit Einschaltsperre) ...................13 d) Schiebeschalter für Zweigang-Getriebe ......................14... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Symbol-Erklärung
2. Symbol-Erklärung Das Blitzsymbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das Pfeil-Symbol steht für spezielle Tipps und Bedienhinweise. Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden. -
Seite 5: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das Produkt ist vorgesehen für das Eindrehen und Lösen von Schrauben und zum Bohren in Holz, Kunststoffen und Metallen. Dazu sind jeweils geeignete Schraubereinsätze (Bits) bzw. Bohrer zu verwenden. Das Produkt verfügt über eine weiße LED zur Beleuchtung der Arbeits-Position während des Schraub-/Bohrvorgangs. Das Produkt wird durch einen wechselbaren Li-Ion-Akku betrieben;... -
Seite 6: Sicherheitshinweise
5. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Hand- habung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/ Garantie. -
Seite 7: B) Steckernetzteil/Netzspannung/Ladestation
• Stellen bzw. legen Sie das Produkt (Akku-Schrauber, Ladestation, Steckernetzteil, Akku) niemals ohne ausreichenden Schutz auf wertvolle Möbeloberflächen. • Betreiben Sie das Produkt niemals neben oder in der Nähe von entzündlichen Flüssigkeiten oder Ga- sen, Luft-/Gas-Gemischen (Benzindämpfe) oder leicht entzündlichen Feststoffen. Durch Betrieb des Produkts können Funken entstehen, Explosionsgefahr! •... -
Seite 8: C) Akku
• Wenn Sie mit dem Ladegerät (Ladestation und Steckernetzteil) oder dem Akku arbeiten, tragen Sie kei- ne metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä). Durch einen Kurzschluss besteht Brand- und Explosionsgefahr. • Schließen Sie die Kontakte der Ladestation bzw. des Steckernetzteils niemals kurz. •... -
Seite 9: Betrieb Des Akku-Schraubers
• Laden Sie den Akku etwa alle 3 Monate nach, da es andernfalls durch die Selbstentladung zu einer sog. Tiefentladung kommen kann, wodurch der Akku unbrauchbar wird. • Verwenden Sie als Ersatzakku für den Akku-Schrauber ausschließlich den vom Hersteller angebotenen Ersatzakku. - Seite 10 • Stecken Sie keine Gegenstände in die Lüftungsöffnungen des Akku-Schraubers. Achten Sie außerdem darauf, dass kein Bohrstaub oder Metallspäne in die Lüftungsöffnungen gelangt. Hierbei kann es zu einem Kurzschluss kommen, außerdem besteht Brand- und Explosionsgefahr durch den Akku! • Abhängig von der Tätigkeit beim Umgang mit dem Akku-Schrauber ist eine Schutzbrille, eine Staubmas- ke sowie ein Gehörschutz zu tragen, ggf.
-
Seite 11: Bedienelemente
6. Bedienelemente 1 Schnellspannbohrfutter 2 Einstellring für Drehmoment 3 Schiebeschalter für Gangwahl des Zweigang-Getriebes 4 Drehrichtungsumschalter, auf beiden Seiten des Akku-Schraubers (in der Mittelstellung ist der Antrieb blockiert, Einschaltsperre) 5 Griffstück 6 Entriegelungstaste (auf beiden Seiten) zum Entnehmen des Akkus aus dem Akku-Schrauber 7 Wechselbarer Akku 8 Ein-/Ausschalter mit integrierter Drehzahlregelung 9 Weiße LED für Arbeitsplatzbeleuchtung... -
Seite 12: Akku Aufladen
7. Akku aufladen Beachten Sie das Kapitel „Sicherheitshinweise“. Der Akku muss aufgeladen werden, wenn sich der Antrieb ohne Belastung nur noch sehr langsam bewegt oder wenn der Antrieb stoppt. Laden Sie den Akku außerdem alle 3 Monate auf, wenn Sie den Akku-Schrauber nicht benötigen. Andernfalls kann es zu einer Tiefentladung kommen, was den Akku dauerhaft beschädigt. -
Seite 13: Bedienung
8. Bedienung a) Akku in den Akku-Bohrschrauber entnehmen/einsetzen • Zum Entnehmen des Akkus aus dem Akku-Schrauber halten Sie die beiden Entriegelungstasten (6) links und rechts am Akku-Schrauber gedrückt ziehen Sie den Akku nach unten heraus. • Zum Einsetzen des Akkus ist dieser in richtiger Orientierung in die Akkuhalterung am Akku-Schrauber einzuste- cken, bis er einrastet. -
Seite 14: Schiebeschalter Für Zweigang-Getriebe
d) Schiebeschalter für Zweigang-Getriebe Auf der Oberseite des Akku-Schraubers befindet sich der Schiebeschalter (3) für die Auswahl der beiden Gänge des integrierten Zweigang-Getriebes. A 1. Gang, niedrige Drehzahl (0 - 350 U/min), hohes Drehmoment B 2. Gang, hohe Drehzahl (0 - 1300 U/min), niedriges Drehmoment Der Schiebeschalter für die Auswahl der beiden Gänge darf nur dann betätigt werden, wenn der Antrieb des Akku-Schraubers vollständig zum Stillstand gekommen ist! Andernfalls könnte der... -
Seite 15: Einstellring Für Drehmoment
f) Einstellring für Drehmoment Durch Drehen am Drehmoment-Einstellring (2) kann das gewünschte Dreh- moment eingestellt werden, ab dem die Rutschkupplung einsetzt. Dadurch wird ein Überdrehen z.B. beim Eindrehen einer Schraube verhindert; die Schraube schließt bündig mit der Werkstoff-Oberfläche ab, wenn die Dreh- momenteinstellung entsprechend gewählt wird. -
Seite 16: Behebung Von Störungen
9. Behebung von Störungen Mit dem Akku-Schrauber haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Deshalb möchten wir Ihnen hier be- schreiben, wie Sie mögliche Störungen beheben können. Beachten Sie unbedingt sämtliche Sicherheitshinweise dieser Bedienungsanleitung! Problem Lösungshilfe... -
Seite 17: Wartung Und Reinigung
10. Wartung und Reinigung • Es sind keine für Sie zu wartenden Teile in dem Produkt enthalten, öffnen/zerlegen Sie es deshalb niemals. Eine Wartung oder Reparatur und ein damit verbundenes Öffnen des Produkts darf nur von einem Fachmann bzw. einer dazu geeigneten Fachwerkstatt durchgeführt werden. -
Seite 18: Konformitätserklärung (Doc)
12. EG Konformitätserklärung (DOC) Der Unterzeichnende erklärt im Namen der Firma die Übereinstimmug des Produktes mit folgenden Richtlinien und Standards. 2006/42/EC EN 60745-1: 2009+A1: 2010 EN 60745-2-1: 2010 Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein;... -
Seite 19: C) Akku
Achtung! Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten. Tragen Sie einen geeigneten Gehör- schutz. Der in dieser Anleitung angegebene Schwingungspegel ist nach einem in EN 60745 genormten Messver- fahren ermittelt worden und kann für den Vergleich von Elektrowerkzeugen verwendet werden. Er dient auch für eine vorläufige Einschätzung der Schwingungsbelastung. - Seite 76 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2016 by Conrad Electronic SE.
