5.
Lieferumfang
Stück
Benennung
1
Elektronikmodul M1
1
Anlegefühler
1
Verlängerungsleitung für Temperatursensor oder
Sensor 2
5
Schutzkappe
1
Aktorverteiler
2
Aktorleitung
1
Adapterleitung für Sensoranschluss 2/3
6
Aderendhülsen
1
Montage- und Betriebsanleitung
6.
Maße
Gesamtlänge Leitung Temperatursensor: ca. 1800 mm
7.

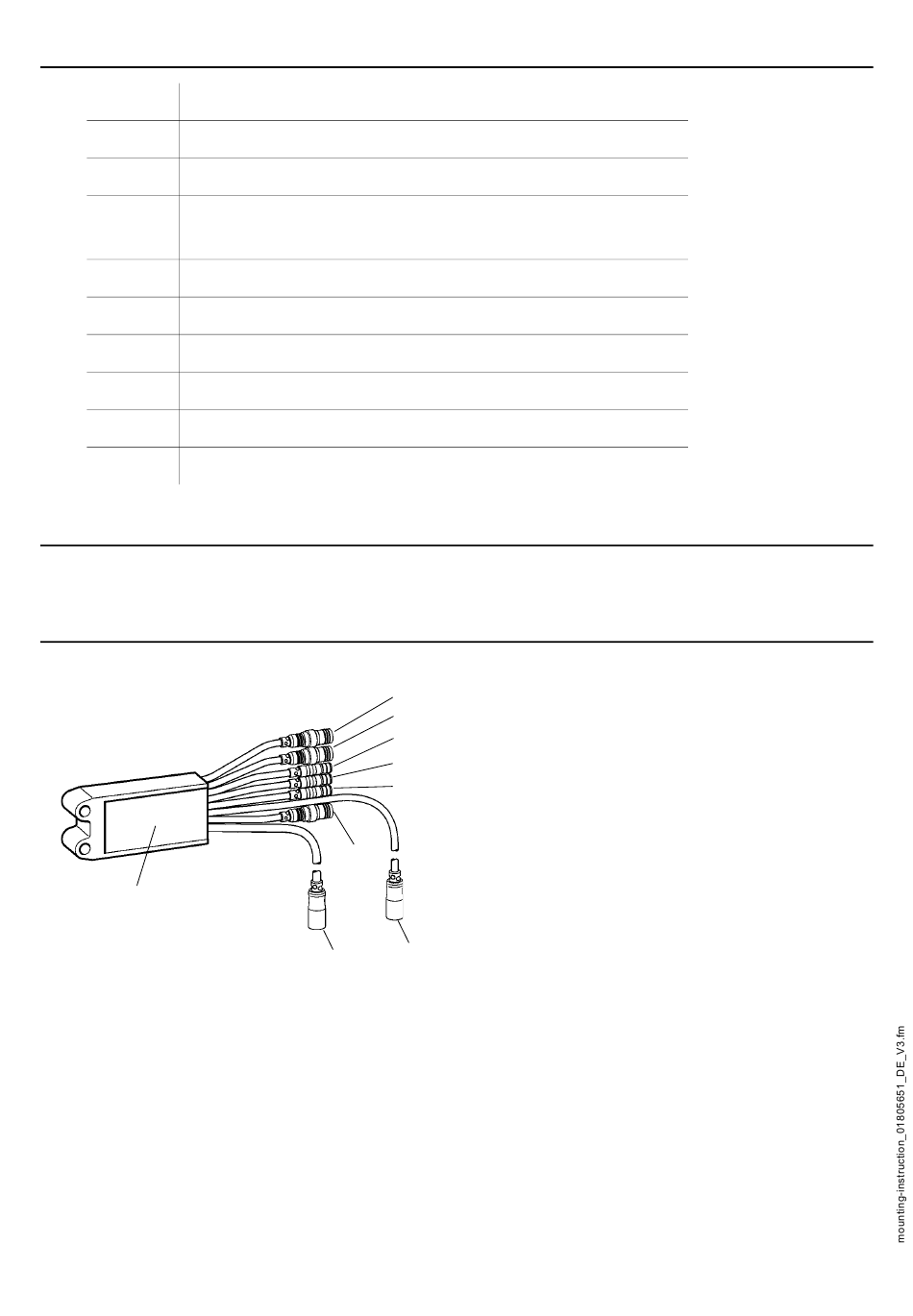

Montage
K
7.1
A
B
C
D
E
F
G
H
7.2
- 4 -
Das Elektronikmodul A3000 open
Trinkwassererwärmer befestigen.
A: Aktor 1 (violett)
B: Aktor 2 (gelb)
C:Analogausgang 0-10 V
D:Temperatursensor Kaltwasser
E: Temperatursensor Warmwasser
F: Sensoranschluss 2/3
G:Sensoranschluss 1
H:Elktro-T-Verteiler Systemleitungen
(Power)
K: Elektronikmodul
Den Temperatursensor oder ein
externes Messgerät mit einem
potentialfreiem Ausgangskontakt
(Schließer) anschließen.
